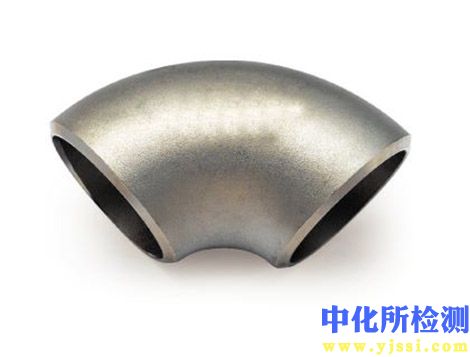

弯头检测技术规范

1. 检测项目分类及技术要点

弯头检测是确保压力管道元件安全运行的关键环节，主要分为破坏性检测（DT）和无损检测（NDT）两大类，同时结合几何尺寸与外观检验。

1.1 几何尺寸与外观检验

• 壁厚测量： 使用超声波测厚仪，在弯头的背部（外弧）、腹部（内弧）及两侧中性区等多个截面进行网格化测量。重点监控减薄率，GB/T 12459标准规定，弯头最小壁厚不得小于公称壁厚的87.5%。

• 角度偏差： 使用角度尺、三维坐标测量机或专用检具。90°、45°等标准弯头的角度偏差通常要求不大于±0.5°。

• 端部坡口： 检查坡口角度（常用37.5°±2.5°）、钝边尺寸及表面光洁度，确保焊接匹配性。

• 椭圆度与圆度： 使用π尺、卡钳或三维扫描仪测量端口外径。对于高压应用，椭圆度通常要求不超过公称外径的1%。

• 外观质量： 目视或借助内窥镜检查内外表面，不允许存在裂纹、结疤、折叠、分层等缺陷。麻点、机械划痕等表面缺陷的深度有明确限制（如不超过公称壁厚的10%）。

1.2 无损检测（NDT）

• 射线检测（RT）： 主要用于检测体积型缺陷（如气孔、夹渣）和部分面积型缺陷。对焊接弯头的焊缝进行100%射线检测是常规要求。采用X射线或γ射线源，胶片或数字成像板（DR）接收，依据NB/T 47013.2标准评定，II级及以上为合格。

• 超声检测（UT）： 主要用于检测面积型缺陷（如裂纹、未熔合）。对于推制、挤压成型的弯头，常用斜探头对本体进行轴向和 circumferential扫查，检测内部裂纹和分层。采用相控阵超声（PAUT）可提高检测效率和缺陷表征精度。依据NB/T 47013.3标准，I级为合格。

• 渗透检测（PT）： 用于检测非多孔性金属表面的开口缺陷。适用于所有弯头外表面及不锈钢弯头的内表面检查。清洗、渗透、显像后观察，缺陷显示迹痕按相关标准（如NB/T 47013.5）进行评定。

• 磁粉检测（MT）： 用于检测铁磁性材料表面及近表面缺陷。对弯头外表面进行磁化后施加磁悬液观察磁痕。灵敏度高，能发现细微裂纹。按NB/T 47013.4标准评定。

1.3 破坏性检测

• 力学性能试验： 在弯头母材或同炉批、同工艺的试料上取样，进行拉伸试验（测抗拉强度、屈服强度、延伸率）和冲击试验（夏比V型缺口，通常在-46℃、-29℃或室温）。

• 化学成分分析： 采用光谱分析仪对材料进行验证，确保C、Mn、Si、S、P、Cr、Mo、Ni等关键元素含量符合标准（如ASTM A234、GB/T 13401）。

• 金相检验： 检查晶粒度、非金属夹杂物、显微组织（如奥氏体、铁素体比例），评估制造工艺的合理性。

• 硬度测试： 在弯头表面指定区域布氏或洛氏硬度测试点，评估材料强度均匀性及是否存在不当热处理。

2. 各行业检测范围的具体要求

2.1 石油化工与天然气行业

• 标准遵循： 严格遵循ASME B16.9、GB/T 13401。高危工况（如酸性环境、高压氢气）需附加专项要求（如NACE MR0175/ISO 15156抗硫化物应力开裂要求）。

• 检测重点： 所有弯头100%进行UT或RT检测，以排除制造缺陷。壁厚减薄是监控核心，特别是用于催化、裂化、重整等装置的高温高压管道。通常要求进行100%硬度测绘，防止局部硬化或软化。

• 特殊要求： 临氢工况需进行氢致开裂（HIC）和应力导向氢致开裂（SSCC）试验。低温工况（如LNG）要求进行更严格的低温冲击试验。

2.2 电力行业（火电与核电）

• 火电： 主蒸汽、再热热段管道弯头（通常为P91/P92等高合金钢）是检测重点。除常规检测外，需进行严格的金相组织分析和硬度均匀性检查，评估材料的蠕变性能。运行后定期进行硬度、金相及超声波检测，监控组织老化。

• 核电： 执行最严苛的核级标准（如RCC-M、ASME III）。要求极高的材料纯净度和制造过程控制。检测范围覆盖所有弯头，采用自动化PAUT和RT进行100%检测，数据需长期存档追溯。对奥氏体不锈钢弯头，需进行晶间腐蚀试验（如GB/T 4334 E法）。

2.3 船舶与海洋工程

• 标准遵循： 船级社规范（如CCS、DNV GL、LR、ABS）是强制性要求。

• 检测重点： 关注低温韧性，大量弯头要求进行-40℃甚至更低温的冲击试验。对于海底管道用弯头，要求进行全尺寸静水压试验（通常为1.5倍设计压力）。严格进行UT和MT，排除应力腐蚀裂纹敏感缺陷。

2.4 长输管道（陆上与海底）

• 标准遵循： API 5L、GB/T 9711及项目技术规格书。

• 检测重点： 大规模自动化生产下的质量一致性是关键。壁厚均匀性、椭圆度控制严格以保障内检测器（PIG）通过能力。通常要求逐根进行UT或RT检测，大口径弯头多用RT（如γ射线源）。对焊接接头进行100%自动超声检测（AUT）是趋势。

3. 检测仪器的原理和应用

3.1 超声波测厚仪与探伤仪

• 原理： 基于超声波脉冲反射原理。测厚仪测量探头发出超声波到达材料内底面反射回波的时间，计算厚度。探伤仪通过分析缺陷回波的位置、幅度和形状来判断缺陷。

• 应用： 数字超声波测厚仪用于现场快速壁厚筛查。多通道相控阵超声（PAUT）仪器配合多晶片探头，可实现不移动探头即完成扇形扫描，用于复杂几何形状弯头的快速、高精度成像检测，尤其适用于焊缝和热影响区。

3.2 射线检测设备

• 原理： X射线或γ射线穿透工件，由于缺陷部位与基体对射线衰减不同，在胶片或数字探测器上形成差异化的影像。

• 应用： 移动式X射线机适用于车间和现场，对焊缝进行拍片。γ射线机（如Ir-192、Se-75源）穿透力强，适用于大厚度或野外无电源场合。计算机射线成像（CR）和数字射线成像（DR）系统正逐步取代传统胶片，实现实时成像、数字化存储和分析。

3.3 渗透与磁粉检测材料

• 原理： 渗透检测基于毛细作用，将显像剂吸附出表面开口缺陷中的渗透液形成显示。磁粉检测基于漏磁场吸附磁粉原理显示缺陷。

• 应用： 便携式渗透检测套装和磁轭、线圈磁化设备广泛应用于现场表面检测。荧光磁粉检测在暗室或遮光罩下使用，灵敏度高于普通黑磁粉。

3.4 数字化三维测量设备

• 原理： 激光三维扫描仪通过发射激光线并接收物体表面反射光，计算大量点的三维坐标，形成点云数据，与CAD模型对比分析。

• 应用： 用于弯头整体几何形状的精确测量，特别是复杂空间角度、中心线尺寸、整体椭圆度的检测，实现全尺寸数字化检验报告。

3.5 材料分析仪器

• 直读光谱仪（OES）： 通过电弧激发材料产生特征光谱，分析元素成分。用于原材料入库和产品验证。

• 金相显微镜与图像分析系统： 对抛光腐蚀后的试样进行显微组织观察、晶粒度评级、夹杂物分析，是评估材料热处理质量和服役状态的关键设备。

综合运用以上检测项目、行业特定要求和齐全仪器，构成了一套严密的质量控制体系，确保弯头在各种严苛工况下的长期安全服役。检测方案的制定需严格依据设计文件、采购技术规格书及适用的国内外标准规范。
