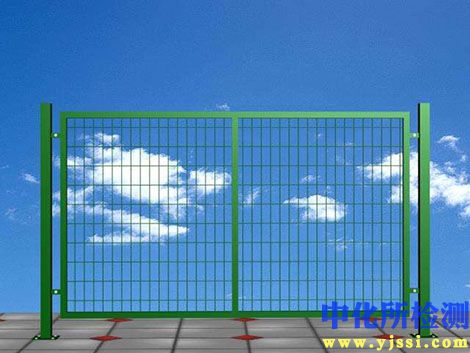

护栏网检测报告技术内容

一、 检测项目分类及技术要点

护栏网的检测项目主要分为四大类：结构尺寸与外观、材料性能、力学性能及表面防护性能。每类包含具体项目及技术要点如下：

1. 结构尺寸与外观

• 丝径/厚度： 使用精度不低于0.01mm的千分尺或线材测厚仪，在网丝不同位置随机测量至少10次，取平均值和最小值。允许偏差通常为标称值的±5%。

• 网孔尺寸： 使用精度为0.5mm的游标卡尺或专用网孔量规测量相邻两根丝的中心距。对内弯、外弯角度的网片，需测量其展开后的有效孔径。允许偏差依据产品标准，常见为±2mm。

• 外形尺寸（高度、宽度、长度）： 使用钢卷尺或激光测距仪测量，长度大于3m时需考虑温度修正。允许偏差通常为±2.5%（或按合同约定）。

• 立柱壁厚： 使用超声波测厚仪对钢管立柱进行多点测量，尤其关注焊缝及底部易腐蚀区域。测量前需清除表面涂层。

• 外观质量： 目视结合手感检查，必要时使用10倍放大镜。要点包括：网片有无断丝、脱焊、漏焊；焊点抗拉强度（抽检拉拔力≥200N）；框架和立柱有无明显变形、毛刺、锐边；涂层是否均匀、连续，有无流挂、针孔、漏涂、龟裂、剥落。

2. 材料性能

• 化学成分： 依据GB/T 223系列标准，采用光谱分析仪对基体金属（主要为低碳钢Q195、Q235等）进行C、Si、Mn、P、S元素分析，确保材质符合要求。

• 金属基体强度： 从原材料或成品上制取拉伸试样，依据GB/T 228.1，使用万能材料试验机测定抗拉强度（Rm）、下屈服强度（ReL）或规定塑性延伸强度（Rp0.2）。常用网丝抗拉强度要求≥400-500 MPa。

• 锌层质量（针对镀锌护栏）：

  • 附着量/厚度： 依据GB/T 4956，使用磁性测厚仪测量镀锌层局部厚度（多点平均），或依据GB/T 13825，通过氯化锑法（重量法）测定单位面积总锌层附着量（双面）。常见要求：热浸镀锌平均厚度≥45μm（或附着量≥300g/m²），电镀锌≥12μm。

  • 均匀性（硫酸铜试验）： 依据GB/T 2973，将试样浸入硫酸铜溶液，在规定次数（通常4次）内表面不出现红色金属铜为合格。

  • 附着性（锤击或缠绕试验）： 依据GB/T 26941，使用锤击或缠绕法检查镀层是否起皮、剥落。

3. 力学性能

• 抗冲击性能： 依据GB/T 2976或特定产品标准（如GB/T 31447），使用落锤试验机。将规定质量（如100kg）的球形或半球形重锤从设定高度（如0.5m、1m）自由落下冲击网片中心或薄弱点。要求网丝不断裂、焊点不开焊、整体无穿透性变形。

• 抗水平载荷能力（刚性护栏）： 模拟车辆碰撞，对护栏立柱和整体进行静态或准静态加载试验。使用液压伺服作动器施加水平力，测量力 位移曲线，评估其最大承载力和能量吸收能力。关键指标如：立柱屈服弯矩、基础最大位移量。

• 拉断力/断裂强力： 对单丝或焊接点取样，在万能试验机上进行拉伸至断裂，记录最大拉力值。网丝拉断力应不低于标称值。

• 焊接点抗剪力： 使用专用夹具固定焊接点两侧网丝，在万能试验机上施加剪切力，直至焊点失效，记录最大剪力值。

4. 表面防护性能（涂层）

• 涂层厚度： 使用磁性或涡流测厚仪（基体为钢）测量粉末喷涂、浸塑等非金属涂层总厚度。测量前需校准。常见要求：聚酯喷涂≥76μm，PE浸塑≥0.3mm。

• 涂层附着力： 依据GB/T 9286，采用划格法（间距1mm或2mm）评定。0级（切割边缘完全平滑，无一格脱落）为最优，通常要求不大于2级。

• 耐盐雾腐蚀性能： 依据GB/T 10125，进行中性盐雾试验（NSS）。将试样置于盐雾箱中（5% NaCl溶液，35℃），连续喷雾一定时间（如500h、1000h）后，检查涂层起泡、生锈、剥落情况。评级标准参照GB/T 6461。

• 耐候性（紫外老化）： 依据GB/T 16422.2，进行氙灯老化试验。模拟太阳光、雨露条件，试验一定周期（如1000h）后，评估涂层色差（ΔE≤3）、光泽保持率（≥70%）及粉化等级。

• 耐冲击性（涂层）： 依据GB/T 1732，使用漆膜冲击器，重锤（1kg）从规定高度（如50cm）落下，检查冲击处涂层是否开裂或剥落。

二、 各行业检测范围的具体要求

1. 公路交通安全设施（依据 JT/T 281、GB/T 31447、JT/T 374等）

• 适用范围： 波形梁护栏配套的隔离栅、防落网等。

• 重点要求：

  • 高强度要求： 网丝抗拉强度通常≥500 MPa，立柱屈服强度≥235 MPa。

  • 防腐等级高： 热浸镀锌+喷塑/浸塑的复合涂层体系为主流。镀锌层附着量≥270g/m²，喷塑层厚度≥76μm。

  • 结构稳定性： 强调与立柱连接的整体牢固性，需进行整体抗风载、抗人为摇晃等现场模拟测试。

  • 环境适应性： 针对不同腐蚀环境（C1-C5），盐雾试验时长要求不同，最高可达2000h以上。

2. 铁路隔离与防护（依据 TB/T 3522、GB/T 26941等）

• 适用范围： 铁路线路封闭栅栏、桥梁护栏网等。

• 重点要求：

  • 严格的网孔尺寸： 防止人员或大型动物穿越，网孔尺寸通常要求不大于100mm x 50mm。

  • 立柱抗冲击： 对列车气动载荷和飞溅物冲击有要求，立柱材质和埋深是关键检测项。

  • 电气化区段绝缘： 在接触网附近，需检测护栏网的接地电阻或绝缘性能，防止触电风险。

  • 长期耐久性： 要求防腐寿命与铁路大修周期匹配（通常25年以上），加速老化试验周期更长。

3. 市政与建筑防护（依据 GB/T 31430、JG/T 564等）

• 适用范围： 公园、校园、住宅区、体育场围网等。

• 重点要求：

  • 外观与安全： 强调表面光滑无毛刺，顶部应有防攀爬设计（如弯头）。涂层颜色均匀、美观，耐候性要求高。

  • 刚度与抗冲击： 侧重于防人为破坏和挤压变形，对网片的抗水平推力（静态）和落球冲击性能有具体要求。

  • 安装垂直度与直线度： 现场检测安装质量，立柱垂直度偏差≤3mm/m，整体线形顺直。

4. 机场围界（依据 MH/T 6013等）

• 适用范围： 机场飞行区围界，属高安全等级设施。

• 重点要求：

  • 防侵入与防攀爬： 结构设计需有效延缓入侵时间，顶部常加装刀刺网或滚筒式防攀爬装置，需对此进行专项检测。

  • 极高的强度和刚性： 网片和立柱需承受极大的冲击和剪切力，力学性能指标远高于普通市政护栏。

  • 视频监控联动与振动感应测试： 集成安防系统的护栏，需检测其振动传感系统的灵敏度与误报率，以及物理屏障对攀爬、切割行为的响应有效性。

5. 养殖与农业隔离（依据NY/T 1167等农业行业标准）

• 适用范围： 畜牧养殖围栏、养殖网箱等。

• 重点要求：

  • 材料耐腐蚀性： 长期接触有机物和潮湿环境，要求涂层具有良好的耐化学介质（如氨气、粪酸）性能。

  • 网孔均匀性与强度： 防止动物头部卡入，同时能承受动物冲撞。需进行模拟动物冲撞的疲劳测试。

  • 环保与安全性： 材料需无毒无害，不得对牲畜造成伤害。涂层中重金属含量（如铅、镉）需符合相关环保标准。

三、 检测仪器的原理和应用

1. 尺寸与形貌测量仪器

• 数字千分尺/游标卡尺： 基于机械螺旋放大原理或电子数显卡尺的容栅测量系统，直接接触测量丝径、孔径、构件尺寸。应用时需恒力测量，多点取样。

• 超声波测厚仪： 基于超声波脉冲反射原理。探头发出超声波，测量声波在材料内部往返时间，计算厚度。用于测量带涂层立柱的基体壁厚，需在无涂层区域校准或在同材质试块上校准。

• 激光测距仪/全站仪： 基于飞行时间法或相位法测量激光往返时间，计算距离。用于现场快速测量护栏安装后的整体长度、高度及立柱间距。

2. 材料性能测试仪器

• 万能材料试验机： 采用伺服电机或液压驱动加载系统，通过负荷传感器和位移传感器，实时采集力 位移数据，计算强度、延伸率等。用于网丝、焊点、连接件的拉伸、剪切、弯曲试验。

• 直读光谱仪： 利用电弧或火花激发样品原子，产生特征光谱，通过光栅分光和光电倍增管检测，进行定性定量分析。用于现场快速无损分析金属材料的化学成分。

• 落锤冲击试验机： 将规定质量的锤头提升至设定高度，释放后自由落体冲击试样。通过测量冲击能量或观察试样破损形态来评价抗冲击性能。关键参数为锤头质量、形状、跌落高度和能量。

3. 涂层与防腐检测仪器

• 磁性/涡流测厚仪：

  • 磁性测厚仪（用于钢基非磁性涂层）： 基于磁通量变化或磁吸力原理。探头磁芯与钢基体间磁通量随非磁性涂层厚度增加而减少，据此计算厚度。

  • 涡流测厚仪（用于非铁金属基体上绝缘涂层）： 探头线圈产生高频电磁场，在基体金属中感应出涡流，涡流效应反作用于线圈，其阻抗变化与涂层厚度相关。

  • 应用： 测量前必须在相同基体、已知厚度的标准片上进行系统校准。测量时需多点测量（通常每平米至少取3点），避开弯曲边缘和焊点。

• 盐雾腐蚀试验箱： 将氯化钠溶液雾化后喷入密闭箱内，创造恒温、恒湿、高盐分的加速腐蚀环境。用于评价涂层或镀层耐均匀腐蚀的能力。试验结果需结合宏观检查和评级图谱进行判定。

• 氙灯老化试验箱： 采用氙弧灯模拟全光谱太阳光，并控制温度、湿度和喷水周期，加速材料老化过程。主要用于评价有机涂层（喷塑、浸塑）的耐候性，关注色差、粉化、开裂等指标。

• 划格器/附着力测试仪： 由多个间距均匀的平行切割刀片组成，手动或自动划破涂层至基体，形成方格图形。用透明胶带粘撕后，根据方格脱落面积比例评级。应用时需确保刀刃锋利，且切割深度须达基材。

4. 现场与无损检测设备

• 涂层电镜（便携式）： 结合超声波或电磁原理，可无损测量带涂层金属构件的总厚度及分层厚度。

• 拉拔式附着力测试仪： 将特定尺寸的锭子用高强度胶粘在涂层表面，垂直拉拔直至涂层脱离，记录最大拉拔力并计算附着力强度（MPa）。比划格法更定量，适用于现场检查关键部位。

• 电阻测试仪（兆欧表）： 用于电气化铁路等场合，测量护栏网对地的绝缘电阻，确保安全隔离。
