防水毯检测技术内容

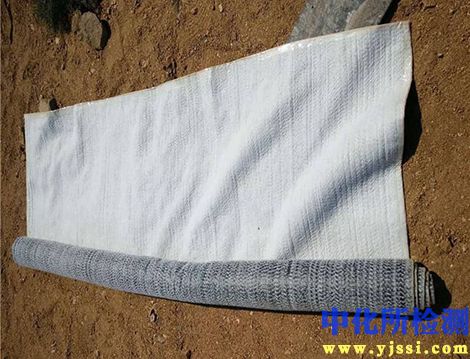

防水毯，又称膨润土防水毯（GCL）或高分子防水毯，是一种用于防渗隔离的复合材料。其检测旨在确保产品满足设计要求的防渗性能、物理力学性能和耐久性。检测需遵循国家及行业标准，如GB/T 17643《土工合成材料 聚乙烯土工膜》、GB/T 17642《土工合成材料 非织造布复合土工膜》及JTG E50《公路工程土工合成材料试验规程》等。

1. 检测项目分类及技术要点

防水毯检测可分为物理性能、力学性能、水力学性能、耐久性能和界面摩擦性能五大类。

1.1 物理性能检测

• 单位面积质量：按GB/T 13762规定，裁取至少10个100cm²试样，用精度0.01g的天平称重，计算平均值及变异系数。偏差通常要求控制在±5%以内，是控制材料均匀性的基础指标。

• 厚度：在2kPa压力下，用厚度计（精度0.01mm）测量。膨润土防水毯需关注其膨胀前的初始厚度和遇水饱和后的稳定厚度。

• 膨润土膨胀指数：专用于GCL。取0.5g干燥膨润土粉末，置于100ml量筒中，加入去离子水至100ml刻度，静置24小时，读取膨胀沉淀物体积（ml）。优质钠基膨润土膨胀指数通常≥24ml/2g。

• 膨润土单位面积涂布量：通过灼烧法（550℃）测量非织造布或载体质量损失，计算得出。是影响GCL防渗性能的核心参数。

1.2 力学性能检测

• 抗拉强度及伸长率：按GB/T 15788采用宽条拉伸法。试样宽200mm，夹具间距100mm，拉伸速率20mm/min。记录最大拉力和对应伸长率。对于复合格，需测试纵向和横向，并关注材料在干态和湿态下的性能差异。

• 抗剥强度（对于复合格）：测量面层（土工布或土工膜）与芯层（膨润土或薄膜）的粘结力。试样宽50mm，剥离速率100mm/min。要求通常≥30N/cm，确保材料在受力下不分层。

• 抗穿刺强度：使用CBR顶破试验或落锥穿刺试验，模拟覆盖材料或碎石对防水毯的破坏。

1.3 水力学性能检测（核心）

• 渗透系数：最关键的防渗指标。

  • GCL：采用柔性壁渗透仪。试样在3-5m水头（约30-50kPa）下预饱和，后在约150kPa法向压力下（模拟覆盖土层压力）测试。优质GCL在化学相容水（如CaCl₂溶液）中的渗透系数要求≤5×10⁻¹¹ m/s。测试需持续至流量稳定，通常需要数周。

  • 高分子防水毯（土工膜复合毯）：其防渗性能取决于其中的土工膜层，渗透系数通常<10⁻¹³ m/s，一般通过土工膜原材料检测和接缝检测来控制。

• 胀裂性（对于GCL）：评估GCL在高水压下抵抗膨润土流失的能力。在一定压力（如700kPa）下持续供水，观察是否出现渗漏通道。

1.4 耐久性能检测

• 耐干湿循环性能（对于GCL）：模拟环境干湿变化。试样经过多次（如5次）完全干燥和再饱和循环后，测试其抗拉强度和渗透系数，评估性能衰减。

• 耐化学介质性能：将试样浸泡于模拟现场地下水成分的溶液（如不同浓度的盐溶液、酸碱溶液）中一定周期后，测试其膨胀指数、渗透系数和强度变化，评估化学相容性。

1.5 界面摩擦性能

• 直剪摩擦试验：使用大型直剪仪，测试防水毯与上下接触材料（如土工布、砂土、黏土、混凝土）之间的摩擦角φ和粘聚力c。为边坡铺设的稳定性设计提供关键参数。试验需在设计的正应力范围和干/湿状态下进行。

2. 各行业检测范围的具体要求

不同工程领域因环境与功能差异，对防水毯的检测侧重点各有不同。

2.1 环保工程（ landfills, 污水池）

• 核心要求：极高的防渗性能和长期化学稳定性。

• 检测重点：

  • 渗透系数：要求最严，GCL通常要求≤5×10⁻¹¹ m/s。

  • 耐化学介质性能：必须使用项目场址的渗滤液或模拟液进行长期浸泡试验，评估膨润土或高分子材料的化学稳定性。

  • 接缝/搭接检测：现场使用自封胶条或膨润土粉补强的搭接区域需进行抗剪和抗剥试验，并可能进行现场真空盒或电极法渗漏探测。

  • 耐久性：要求进行长期（如100年设计年限）性能预测，可能涉及抗氧化、抗紫外线等加速老化试验。

2.2 水利工程（ canals, reservoirs）

• 核心要求：良好的防渗性、抗水流冲刷和抗生物根系穿刺能力。

• 检测重点：

  • 抗冲刷性能：模拟水流长期作用下膨润土的流失情况。

  • 摩擦性能：河道边坡应用时，与垫层和保护层材料的摩擦系数是关键设计参数。

  • 抗冻融循环：在寒冷地区，需测试多次冻融循环后的物理力学性能和渗透系数变化。

2.3 交通工程（公路、铁路路基）

• 核心要求：较高的力学强度和抗疲劳性能，隔离防渗以防止路基失稳。

• 检测重点：

  • 抗拉强度与伸长率：承受路基不均匀沉降产生的应力。

  • CBR顶破强度：抵抗路基填石料的穿刺。

  • 动态荷载下的性能：模拟交通振动荷载下的长期性能。

2.4 建筑工程（地下结构、屋顶花园）

• 核心要求：施工便捷性、与混凝土等结构的粘结性、抗静水压能力。

• 检测重点：

  • 与混凝土的粘结性能：通过直剪或拉拔试验确定。

  • 胀裂性能：评估在建筑底板地下水压力下的抗渗能力。

  • 单位面积质量与厚度：确保施工后能达到设计厚度和膨润土含量。

3. 检测仪器的原理和应用

3.1 柔性壁渗透仪（Flexible Wall Permeameter）

• 原理：试样被包裹在柔性膜内，置于压力室中。通过围压（σ₃）施加法向应力，通过进水端和出水端压力控制器施加水力梯度。测量在稳定状态下流过试样的流量，根据达西定律计算渗透系数。可精确控制有效应力和反压，模拟现场应力状态，是测试GCL渗透系数的标准设备。

• 应用：主要用于GCL和土工黏土衬垫的渗透系数、扩散系数测试及化学相容性试验。

3.2 宽条拉伸试验机

• 原理：采用等速伸长（CRE）原理。仪器具有一对夹钳，以恒定速率分离，通过力传感器和伸长计同步记录荷载和变形。可进行干态和湿态下的宽条（200mm）拉伸，结果更接近工程实际，避免窄样品的“颈缩”效应。

• 应用：测定各类防水毯及其组件的抗拉强度、最大负荷下伸长率及割线模量。

3.3 大型直剪仪

• 原理：将上下两盒分别固定试样和接触材料。先施加恒定的垂直荷载（法向应力），然后下盒在水平方向以恒定速率移动，推动上盒，通过传感器测量水平剪切力。绘制剪应力-剪切位移曲线，确定峰值和残余剪切强度参数（c, φ）。

• 应用：测定防水毯与土、土工布、土工网、 geomats等材料的界面摩擦特性，是边坡稳定性设计不可或缺的试验。

3.4 恒载胀裂试验装置

• 原理：将GCL试样密封于压力容器中，一面承受恒定高水压（如700kPa），另一面为大气压。持续供水并监测渗漏量，观察在规定时间内（如48-72小时）是否发生水力击穿（膨润土层被压出裂口导致流量骤增）。

• 应用：评估GCL在高水头压力下的长期防渗稳定性和自愈合能力。

3.5 灼烧炉（马弗炉）

• 原理：利用高温（通常550±5℃）使有机载体（土工布或土工膜）完全灰化，而膨润土等无机物质量保持不变。通过灼烧前后质量差计算单位面积膨润土质量。

• 应用：精确测定GCL中膨润土的涂布量，是生产质量控制的核心手段。
