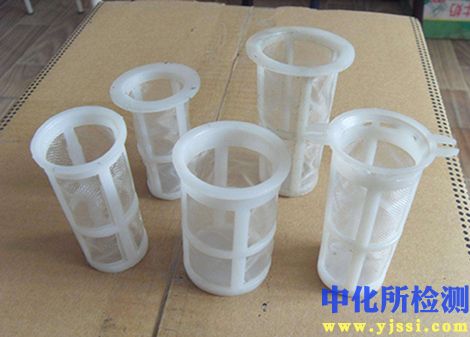

过滤网检测技术内容

一、检测项目分类及技术要点

过滤网的核心检测项目依据其核心功能——分离流体中的固体颗粒或液滴——进行分类，主要涵盖结构完整性、过滤性能及材料耐久性三个方面。

1. 结构完整性检测

• 目数与孔径分布：

  • 技术要点： 通过光学显微镜、扫描电子显微镜（SEM）或自动图像分析系统，依据标准（如ISO 9044、GB/T 5330）进行测量。需统计至少5个视场，计算平均孔径、最大孔径及孔径分布标准差。丝网类滤网需明确经纬线密度（目数）。

  • 关键指标： 绝对过滤精度（最大球形颗粒通过直径）、平均过滤精度、孔径分布曲线。

• 孔隙率：

  • 技术要点： 采用重量-体积法（阿基米德原理）或图像分析法测定。重量法需精确测量滤网在空气和浸润液中的质量，计算开孔面积与总面积之比。

  • 关键指标： 孔隙率百分比（%），直接影响通量和压降。

• 结构缺陷：

  • 技术要点： 使用工业内窥镜、高分辨率X射线成像或超声C扫描进行无损检测。重点识别断丝、破洞、焊缝/接缝缺陷及不均匀性。

  • 关键指标： 缺陷位置、尺寸、数量。

2. 过滤性能检测

• 过滤效率与粒径截留率：

  • 技术要点： 采用标准颗粒物（如ISO 12103-1 A2细灰、PS乳胶球）发生气溶胶或悬浮液，上下游颗粒计数（激光粒子计数器、在线颗粒监测仪）法。绘制效率-粒径曲线。高效空气过滤器（HEPA/ULPA）依据EN 1822或IEST-RP-CC001进行最易穿透粒径（MPPS，通常0.1-0.3μm）效率测试。

  • 关键指标： 初始过滤效率（%）、MPPS效率、截留最小粒径。

• 阻力/压降：

  • 技术要点： 在标准额定风量或流量下（如ASHRAE 52.2、ISO 5011），使用微压差计测量滤网两侧静压差。需记录洁净状态初始压降及额定流量下的终阻力。

  • 关键指标： 初始压降（Pa）、终阻力（Pa）、容尘量（g/m²）对应压降曲线。

• 容尘量：

  • 技术要点： 在标准测试台架上，持续加载规定试验粉尘直至达到终阻力，称量粉尘质量增量。

  • 关键指标： 单位面积容尘量（g/m²）。

3. 材料耐久性检测

• 力学性能：

  • 技术要点： 使用万能材料试验机测定拉伸强度、断裂伸长率（针对柔性滤材）或抗压溃强度（针对滤芯）。依据ASTM D5035等标准。

  • 关键指标： 抗拉强度（N/cm）、断裂伸长率（%）。

• 耐环境性：

  • 技术要点： 包括耐温性（高温烘箱与低温试验箱）、耐腐蚀性（酸性/碱性溶液浸泡后质量与强度变化）、耐湿性（恒温恒湿箱）测试。

  • 关键指标： 质量变化率、强度保持率、尺寸变化率。

• 抗静电性（特定领域）：

  • 技术要点： 使用表面电阻测试仪（如符合ASTM D257）测量表面电阻或体积电阻。

  • 关键指标： 表面电阻率（Ω/sq）。

二、各行业检测范围的具体要求

不同应用场景对过滤网性能的侧重点和标准差异显著。

1. 暖通空调（HVAC）与室内空气净化

• 核心要求： 关注颗粒物过滤效率、风阻、容尘量及微生物滋长控制。

• 具体标准：

  • 一般通风过滤器： 遵循ISO 16890（按PM1, PM2.5, PM10分级）或ASHRAE 52.2（MERV 1-16评级）。

  • 高效过滤器： HEPA（EN 1822: H13-H14，对MPPS效率≥99.95%）、ULPA（U15-U17，效率≥99.9995%）。

  • 抗菌防霉： 需通过GB/T 21551或类似标准的抗菌率（≥90%）测试。

2. 汽车工业

• 进气系统（空气滤清器）：

  • 要求： 高容尘量、高效率以保护发动机，严格的防水、耐油、耐高低温（-40℃~120℃）性能。

  • 标准： ISO 5011《内燃机和压缩机进气空气滤清器 性能试验》、SAE J726。

• 车厢内空气过滤器（空调滤）：

  • 要求： 过滤花粉、PM2.5、异味（活性炭层），关注低风阻与驾驶室气密性下的通风量。

  • 标准： ISO/TS 11155-1（颗粒过滤），常附加对甲醛、TVOC的气态污染物去除率测试。

3. 洁净室与电子制药行业

• 要求： 极致过滤效率（针对亚微米、纳米级颗粒）、低化学挥发、高结构完整性（零缺陷或严格控制）。

• 标准：

  • 效率与检漏： EN 1822，并需在安装后进行现场扫描检漏（使用气溶胶光度计或粒子计数器）。

  • 洁净室等级： 依据ISO 14644-1。

  • 制药行业： 还需符合FDA GMP要求，滤液过滤器需进行完整性测试（如起泡点、扩散流测试）。

4. 水处理与液体过滤

• 要求： 关注绝对截留精度、纳污容量、与流体的化学兼容性、无纤维脱落。

• 标准：

  • 精度验证： 采用单分散颗粒挑战试验（如ISO 16889）测定过滤比（β值），β_x = 上游颗粒数/下游颗粒数（对粒径≥x μm的颗粒）。

  • 完整性测试： 泡点法（ASTM F316），基于毛细管原理，泡点压力与最大孔径成反比。

  • 材料兼容性： 长期浸泡试验评估溶出物与结构变化。

5. 工业粉尘收集（袋式、滤筒除尘器）

• 要求： 高剥离率（清灰能力）、耐温、防静电（处理易燃粉尘）、长寿命。

• 标准： GB/T 6719《袋式除尘器技术要求》，常检测静态动态除尘效率、清灰后残余压降。

三、检测仪器的原理和应用

1. 光学与电子显微镜

• 原理： 光学显微镜利用可见光成像，SEM利用聚焦电子束扫描样品表面激发二次电子成像。

• 应用： 光学显微镜用于丝网目数、大孔径测量；SEM用于高精度观测纤维形貌、测量亚微米级孔径及分析污染物成分（配合EDS）。

2. 激光粒子计数器与气溶胶光度计

• 原理： 基于光散射原理。颗粒通过激光束，散射光被光电探测器接收，信号强度与颗粒粒径相关。

• 应用： 过滤器效率测试的核心仪器。粒子计数器给出各粒径通道的颗粒数，用于绘制效率曲线；光度计测量总散射光强度，响应快速，主要用于高效过滤器现场检漏。

3. 自动滤料测试台

• 原理： 集成气溶胶发生、风道系统、上下游颗粒采样与压差测量单元的综合性平台。

• 应用： 严格按照ISO、ASHRAE等标准，自动化完成过滤效率、压降、容尘量等系列性能测试。

4. 泡点测试仪

• 原理： 将润湿的滤膜浸入液体，施加气体压力。当压力克服最大孔径处液体的毛细管力时，气泡逸出，此临界压力为泡点压力，与最大孔径成反比（Washburn方程）。

• 应用： 主要用于液体过滤器的完整性验证与最大孔径的快速测定，是制药行业过滤器安装后必须进行的测试。

5. 材料试验机

• 原理： 伺服电机或液压系统驱动夹具，对样品施加可控的拉伸、压缩或弯曲力，通过力传感器和位移传感器记录应力-应变曲线。

• 应用： 测定过滤材料的抗拉强度、伸长率、抗破强度等力学性能。

6. 多路静态吸附测试仪（BET比表面积分析仪）

• 原理： 基于Brunauer-Emmett-Teller理论，通过测量材料在低温下对氮气的吸附等温线，计算其比表面积、孔径分布（中孔和微孔）。

• 应用： 对活性炭滤层、催化过滤材料等具有高比表面积的功能性滤材进行特性分析，关联其吸附/催化性能。
