油封检测技术内容

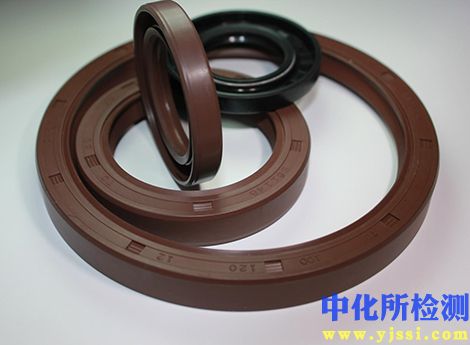

油封（旋转轴唇形密封圈）是防止润滑介质泄漏并阻挡外界 contaminants 的关键部件。其性能直接影响主机设备的可靠性、寿命与能耗。系统的检测是保障其质量的核心环节。

1. 检测项目分类及技术要点

油封检测可分为几何尺寸与外观、材料性能、功能性能三大类。

1.1 几何尺寸与外观检测

• 关键技术要点：

  • 尺寸精度： 内径、外径、宽度、骨架位置等是关键控制尺寸。通常采用全自动影像测量仪或精密气动测量仪进行非接触式测量，精度要求可达±0.01mm。对于过盈配合的油封内径，需严格控制公差带。

  • 唇口尺寸与形状： 唇口直径、刃口厚度、过盈量、弹簧槽尺寸及唇口前角/后角角度。这些参数直接影响密封接触压力分布和润滑膜形成，需使用轮廓投影仪或高倍率工具显微镜进行测量。

  • 外观质量： 在标准光照条件下（如500-1000 Lux）进行目视或借助放大镜检查。缺陷包括：唇口毛刺、缺损、裂纹；骨架外露、锈蚀；橡胶部分缺料、气泡、杂质、流痕；弹簧锈蚀、脱落等。依据相关标准（如GB/T 13871、ISO 6194）对缺陷类型和允许极限进行判定。

1.2 材料性能检测

• 关键技术要点：

  • 橡胶材料物理性能：

    • 硬度（邵尔A型）： 常用范围为60-90 IRHD，硬度影响唇口跟随性和耐磨性。使用台式硬度计测量，试样需平整。

    • 拉伸强度与拉断伸长率： 反映材料抗撕裂和变形能力。通常要求拉伸强度≥10MPa，拉断伸长率≥200%（具体视胶种而定）。采用万能材料试验机按标准试样测试。

    • 压缩永久变形： 评估材料在长期压力下的弹性保持能力，是预测密封寿命的关键指标。测试条件常为（70℃或100℃）×22h，压缩率25%，要求值通常≤40%。

    • 耐介质性能： 将试样浸入规定温度的介质（如润滑油、燃油、冷却液）中标准时间（如70℃×168h）后，测量其体积变化率、硬度变化及拉伸性能变化率。体积变化率一般控制在-5%至+10%之间，具体取决于介质相容性要求。

  • 热老化性能： 评估材料在高温下的抗老化能力。将试样置于热空气老化箱中（如100℃×70h）老化后，检测其性能变化。

  • 低温性能： 如脆性温度测试，评估油封在低温启动时的适应性。

1.3 功能性能检测（台架试验）

• 关键技术要点：

  • 密封性能（泄漏试验）： 最核心的功能测试。在模拟工况的油封试验台上进行，轴按标准转速（如5000r/min）、温度（如油温100℃）运行规定时间（如240h）。评定标准为：主唇口侧允许有极轻微湿润，但不得有可测量的滴状泄漏；防尘唇侧应干燥无油。

  • 摩擦力矩/温升测试： 测量油封运行时的摩擦扭矩或唇口区域温升，评估其能耗与热负荷。高速应用下尤为关键。

  • 耐久寿命试验： 在加速工况（如更高转速、温度或带轴偏心情形）下运行，直至失效，用于评估油封的设计寿命和可靠性。

  • 唇口温度测定： 使用非接触红外测温仪或埋入热电偶，直接监测唇口接触区温度，为设计优化提供数据。

2. 各行业检测范围的具体要求

不同应用领域因工况差异，对油封检测的侧重点和标准存在显著区别。

• 汽车行业：

  • 发动机油封（曲轴前/后油封、凸轮轴油封）： 要求极端苛刻。检测重点为高低温交变下的密封性（-40℃至150℃以上）、耐高速性（线速度可达20m/s以上）、长寿命（与发动机等寿命）、以及与多种介质的相容性（发动机油、变速箱油、生物燃油等）。需进行严苛的冷热冲击、泥水喷溅、粉尘等模拟环境台架试验。

  • 轮毂单元油封： 强调耐泥浆、盐水腐蚀和抗微动磨损能力。除常规检测外，需进行专门的盐雾试验、泥水耐久试验及防尘唇防泥沙能力测试。

  • 新能源汽车： 电机减速器油封需关注耐电晕腐蚀（高压环境）、耐高速（电机高转速）、以及低摩擦损耗以提升能效。电驱动系统的静谧性也对油封异响测试提出了要求。

• 工程机械与重型装备：

  • 工况恶劣（多粉尘、重载、冲击振动）。检测强调油封的 “防尘”与“耐磨”双重能力。要求进行强化防尘试验，并考核其在低速重载、大轴偏摆条件下的密封耐久性。材料需具有良好的抗挤出性和抗裂纹扩展性。

• 家电行业（如洗衣机、洗碗机轴承密封）：

  • 重点关注耐各类洗涤剂、热水和氧化性漂白剂的化学稳定性，以及高速脱水时的动平衡和低噪音要求。需进行长期热水浸泡老化试验和特定化学介质相容性试验。

• 航空航天与军事工业：

  • 要求极高可靠性和宽温域适应性（-55℃至200℃以上）。检测项目极其严格，除全覆盖的性能测试外，强调材料的热氧老化稳定性、耐特种润滑介质（如酯类油）、以及在低压、高真空等极端环境下的密封保持能力。需执行严格的鉴定试验程序。

• 通用工业泵阀：

  • 针对输送不同介质（酸、碱、溶剂等），检测核心是橡胶材料对特定介质的耐化学腐蚀和溶胀性能。需根据实际介质定制化开展相容性试验，并评估其长期浸泡后的性能保持率。

3. 检测仪器的原理和应用

• 尺寸与外观检测仪器：

  • 全自动影像测量仪： 基于高分辨率CCD摄像头和精密运动平台，通过图像处理与边缘提取算法，非接触式快速测量二维尺寸。适用于油封外径、宽度、唇口关键角度等批量检测。

  • 轮廓投影仪（光学比较仪）： 利用光学投影放大原理，将工件轮廓投射到屏幕上，与标准放大图版比对，用于唇口形状、弹簧位置等复杂轮廓的定性及定量分析。

  • 激光扫描仪/三维光学扫描仪： 通过激光三角测距或结构光技术，获取工件的三维点云数据，可重建三维模型并进行全尺寸检测，精度高，适用于研发阶段的精密分析。

• 材料性能检测仪器：

  • 万能材料试验机： 基于伺服电机或液压驱动，配合高精度力传感器和位移传感器，按照预设程序对试样进行拉伸、压缩等测试，直接输出应力-应变曲线及性能数据。

  • 邵氏硬度计（橡胶国际硬度计）： 通过将特定形状的压针在标准弹簧力下压入橡胶表面，测量压入深度并转换为硬度值。

  • 热空气老化箱： 提供均匀、可控的高温环境（室温至300℃），内置强制空气循环系统，用于材料热老化试验。

  • 耐介质试验装置： 通常为恒温油浴或多工位液体浸泡箱，精确控制介质温度（如150℃±2℃），用于材料溶胀和性能变化测试。

• 功能性能检测仪器：

  • 油封综合性能试验台： 核心功能仪器。原理为驱动电机带动精密主轴旋转，模拟油封安装状态，通过温控系统对密封腔内的介质加热，运行过程中可实时监测并记录转速、油温、腔压、泄漏状态（可集成滴油计数器或质量传感器）、摩擦力矩等参数。高级试验台可集成轴偏心机构、冷热冲击模块和自动装卸料装置。

  • 摩擦力矩测量仪： 通常集成于试验台中，采用扭矩传感器（如应变式）直接测量油封对旋转轴的阻力矩，或通过测量驱动电机的电流换算得出。

  • 红外热像仪： 利用红外探测器接收被测物体表面发射的红外辐射，并转化为温度分布图像。用于非接触式测量油封唇口及其周边区域的温度场分布，定位过热点。

科学、系统且贴近实际工况的油封检测，是连接产品设计、制造与最终可靠性的桥梁，为产品质量控制、失效分析和新技术开发提供了不可或缺的数据基础。
