锚栓检测技术内容

1. 检测项目分类及技术要点

锚栓检测的核心在于验证其承载能力、长期性能及与基材的适配性，主要分为性能检测和现场检测两大类。

1.1 性能检测（实验室检测）
此类检测依据相关标准，在可控条件下对锚栓系统进行测试，以获取其性能数据。

• 力学性能检测：

  • 抗拉性能： 测定锚栓的极限抗拉力、位移曲线及失效模式（钢材破坏、混凝土锥体破坏、拔出破坏等）。技术要点：确保加载轴线与锚栓轴线重合，匀速加载直至破坏，记录力-位移全过程曲线。依据标准如《混凝土用机械锚栓》JG/T 160。

  • 抗剪性能： 测定锚栓的极限抗剪力及相应位移。技术要点：剪切荷载方向应与测试装置间隙方向一致，防止产生附加弯矩。

  • 拉剪复合受力性能： 模拟实际工况中锚栓同时承受拉力和剪力的状态，测定其相互作用下的承载能力曲线。

• 长期及耐久性能检测：

  • 长期荷载下的性能（徐变试验）： 评估锚栓在持续高应力作用下的位移稳定性。技术要点：通常施加恒定荷载（如60%极限抗拉力）持续较长时间（如50年等效加速试验），监测位移随时间的变化。位移增量需满足标准限值。

  • 疲劳性能： 评估锚栓在循环荷载作用下的抗疲劳能力。技术要点：在规定的应力幅值下进行数百万次循环加载，检测是否发生破坏或裂纹扩展。

  • 耐火性能： 测定锚栓在高温（火灾条件）下的承载力保持能力。技术要点：在标准升温曲线（如ISO 834）的炉内加载，评估其在一定时间内的承载力。

  • 抗震性能： 评估锚栓在低周反复荷载下的性能。技术要点：模拟地震作用，进行拉、压或拉剪反复荷载试验，评估其承载力下降、位移延性及能量耗散能力。

• 安装与应用参数检测：

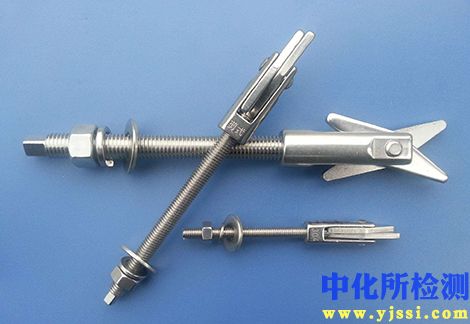

  • 扭矩系数与预紧力： 对于扭矩控制式膨胀锚栓或化学锚栓的螺栓，测定扭矩与预紧力之间的关系。

  • 最小边距、间距： 通过试验确定不影响锚栓设计承载力的最小混凝土边距和锚栓间距。

  • 基材裂纹影响： 在开裂混凝土（裂纹宽度通常控制为0.3mm、0.5mm、0.8mm）中进行试验，评估裂纹对锚栓抗拉、抗剪承载力的影响。

1.2 现场检测
现场检测旨在验证已安装锚栓的实际性能，通常为无损或微损检测。

• 外观检查： 检查锚栓的型号、规格、防腐状态、外露长度、安装角度是否符合设计要求。

• 安装质量检查： 检查锚固深度（常使用深度测量杆）、锚孔质量（清洁度、直径、深度）、膨胀件或胶囊的安装状态。

• 承载力验证试验：

  • 非破坏性试验（Proof Loading）： 对锚栓施加一个规定的验证荷载（通常为设计荷载的1.25-1.5倍），并持荷一段时间（如2-3分钟）。监测荷载是否稳定、位移是否可恢复。试验后锚栓需保持正常工作状态。

  • 破坏性试验（参考性试验）： 在工程现场有代表性的位置（如附加试件）或非重要位置进行，将锚栓拉至破坏，以获取实际极限承载力，用于验证设计假设。试验后需更换锚栓。

  • 粘结强度测试（针对化学锚栓）： 使用扭矩扳手对已凝固的化学锚栓施加扭矩，通过经验公式间接评估粘结强度，或使用专门的拉拔仪进行微损测试。

2. 各行业检测范围的具体要求

不同行业因结构特性、安全等级和规范体系不同，对锚栓检测有特定要求。

• 建筑工程：

  • 规范依据： 主要遵循《混凝土结构后锚固技术规程》JGJ 145、《钢结构工程施工质量验收标准》GB 50205及相关产品标准。

  • 具体要求： 重点检测抗震性能（尤其对于抗震设防烈度高的地区）、长期荷载性能、防火性能。对于幕墙、重型支架、设备基础等关键部位的锚栓，必须进行现场承载力验证试验，抽检比例通常不低于1‰且不少于3根。开裂混凝土假定普遍，需评估裂纹影响。

• 交通工程（桥梁、隧道、铁路）：

  • 规范依据： 《公路桥梁加固设计规范》JTG/T J22、《铁路混凝土工程施工质量验收标准》TB 10424等。

  • 具体要求： 极度重视疲劳性能（桥梁动态荷载）和耐久性（潮湿、盐雾、冻融环境）。检测常包括耐腐蚀试验（盐雾试验）、应力幅疲劳试验。现场检测强调对在役桥梁加固所用锚栓的长期监控和周期性拉拔验证。

• 电力能源（风电、核电、电厂）：

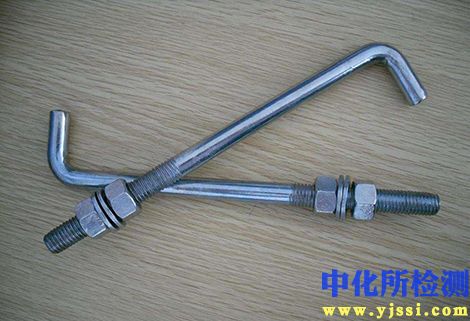

  • 风电： 塔筒基础锚栓（地脚螺栓）检测是核心。要求进行超高强度螺栓的力学性能（如10.9级）、超大直径锚栓的载荷试验、预紧力长期监控以及极端循环载荷下的性能测试。现场常用超声波螺栓应力仪监测预紧力。

  • 核电： 安全性要求极高。锚栓检测需满足核级设备认证要求，包括严格的型式试验（涵盖所有力学和长期性能）、材料化学成分与显微组织分析、以及事故工况（如LOCA）下的性能测试。质量追溯体系必须完整。

• 工业设备安装：

  • 规范依据： 多遵循设备供应商标准或国际标准（如API、DIN）。

  • 具体要求： 侧重于抗振动、抗冲击性能检测，防止设备运行中锚栓松动。对化学锚栓在高温工况下的承载力保持率有特定要求。安装质量控制（扭矩、预紧力）是现场检测重点。

3. 检测仪器的原理和应用

• 万能试验机：

  • 原理： 通过伺服电机或液压系统驱动作动器，对锚栓施加精确控制的拉、压或剪切荷载。力传感器和位移传感器实时采集荷载和位移信号。

  • 应用： 用于实验室所有力学性能检测（抗拉、抗剪、疲劳、徐变、抗震等）。是性能检测的核心设备。

• 现场拉拔仪（锚杆拉力计）：

  • 原理： 多为液压式。手动或电动泵驱动液压缸活塞顶升，通过反力架对锚栓施加拉力。内置压力传感器测量油压并换算为拉力，位移传感器测量位移。

  • 应用： 专门用于现场非破坏性或破坏性承载力验证试验。便携、快速，是现场检测的主要工具。

• 扭矩扳手（示值/数显）：

  • 原理： 通过弹性梁或传感器感知施加的扭矩，并通过机械表盘或电子显示屏显示数值。

  • 应用： 现场安装质量控制（确保达到设计扭矩）和化学锚栓粘结强度的间接测试（扭矩测试法）。

• 超声波螺栓应力仪：

  • 原理： 基于“声弹性效应”。超声波在螺栓中的传播时间（声时）与螺栓内部的应力呈线性关系。通过测量紧固前后或松驰前后的声时变化，可精确计算螺栓的轴向应力（预紧力）。

  • 应用： 特别适用于电力、石化等领域大型关键设备地脚螺栓或法兰连接螺栓的预紧力精确测量和长期监控，属于无损检测。

• 内窥镜：

  • 原理： 利用光纤或摄像头将锚孔内部图像传输至目镜或显示屏。

  • 应用： 现场检查锚孔内部的清洁状况（有无灰尘、碎屑）、化学锚栓的胶体填充饱满度、以及螺杆的植入深度，是安装质量检查的重要辅助工具。

• 裂缝观测仪/显微镜：

  • 原理： 光学放大测量。

  • 应用： 在实验室测试中，用于精确控制和测量混凝土基材的裂缝宽度（如裂纹影响试验）。
