并沟线夹检测技术详述

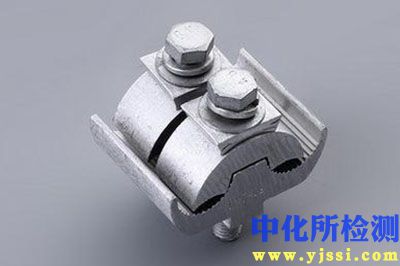

并沟线夹作为输电和配电线路中用于并联连接导线的关键金具，其性能与可靠性直接关系到线路的电气连接质量、机械强度及长期运行安全。系统的检测是确保其满足标准要求、预防故障的必要手段。

1. 检测项目分类及技术要点

并沟线夹的检测主要包括电气性能、机械性能、材料性能及环境适应性四大类。

1.1 电气性能检测

• 接触电阻测试：核心检测项目。采用直流压降法，在规定的恒定电流（通常为100A或依据产品标准）下，测量线夹两端电压降，计算电阻值。要求其电阻值不大于等长导线的电阻值，或符合GB/T 2317.3等标准的具体规定（如不大于1.1倍等长导线电阻）。测试关键在于保证测试接线端子与线夹接触良好，排除外部引入电阻。

• 温升试验：模拟运行状态。在规定的试验电流（如导线额定载流量的1.1倍）下，测量线夹各部位温度达到稳定后的最高温升。要求线夹任何部位的温升不超过连接导线的温升，且通常不超过65K（具体依据标准）。需使用热电偶或红外热像仪进行精确测量。

• 热循环试验（电流循环试验）：评估长期电热稳定性。使线夹通以交流电流，在高温（如100℃或更高，根据导线材料）和室温（或较低温度）间进行多次循环（通常为500次或1000次）。试验后，其接触电阻的变化率不应超过规定值（如±30%或初始值的150%）。

1.2 机械性能检测

• 握力试验：评估线夹对导线的机械握持强度。在材料试验机上，沿导线轴向施加拉力，直至导线在线夹内出现滑移或拉断。要求握力值不小于导线额定抗拉强度（RTS）的特定百分比（如10%-30%，取决于线夹类型和标准），且导线不应有损伤性滑移。

• 振动疲劳试验：模拟风振等交变载荷下的性能。将安装好的线夹试样置于振动台上，以一定频率（如10-60Hz）和振幅进行长时间（如10^7次循环）振动。试验后，线夹应无松动、裂纹，且接触电阻变化在允许范围内。

• 破坏载荷试验：针对线夹本体结构强度。对线夹本体施加拉伸或压缩载荷直至破坏，验证其极限机械强度是否满足设计要求。

1.3 材料与工艺性能检测

• 材料化学成分分析：采用光谱分析仪对线夹本体（通常为铝合金、铜或钢）进行元素成分分析，确保符合材料标准（如GB/T 1173、GB/T 4423）。

• 机械性能测试：对材料试样进行拉伸试验，测定抗拉强度、屈服强度、伸长率等。

• 镀层质量检测：

  • 厚度测量：使用磁性测厚仪（钢铁基体）或涡流测厚仪（非铁基体）测量锌或锡镀层厚度，通常要求≥20μm。

  • 附着力测试：采用摩擦试验或划格试验。

  • 耐盐雾试验：依据GB/T 10125，进行中性盐雾试验（NSS），评估镀层耐腐蚀能力，要求一定时间（如96小时）内无红锈。

• 外观与尺寸检查：使用卡尺、螺纹规等工具检查关键尺寸、螺纹精度、铸造或锻造缺陷（如裂纹、毛刺、缩孔）。

1.4 环境适应性检测

• 高低温循环试验：将线夹置于高低温试验箱中，在极端温度（如-40℃至+80℃）间循环，验证其材料与结构的稳定性。

• 防腐性能试验：除盐雾试验外，可能包括二氧化硫腐蚀试验等。

2. 各行业检测范围的具体要求

不同应用场景对并沟线夹的检测侧重点和标准存在差异。

2.1 电力行业（国网、南网等）

• 输电线路（特高压、高压）：重点关注电气性能（温升、电阻） 和机械可靠性（握力、振动疲劳）。通常执行严格的型式试验和抽检，标准主要依据GB/T 2317（电力金具试验方法）系列、DL/T 765（架空配电线路金具技术条件） 以及国家电网公司企业标准（如Q/GDW）。要求线夹具有低电阻、高握力、优异的抗振动和耐腐蚀性能。

• 配电线路（中低压）：在保证电气和机械基本性能基础上，更注重成本、安装便捷性及环境适应性（如沿海盐雾地区）。检测标准常参考GB/T 2317和DL/T 765，但对部分参数（如试验电流）的要求可能低于输电等级。

2.2 电气化铁路

• 接触网系统：运行条件恶劣（高振动、电流波动大、户外环境）。检测极端强调振动疲劳性能和电热稳定性（热循环）。标准主要依据TB/T 2075（电气化铁道接触网零部件试验方法） 和相关产品技术条件。对线夹的疲劳寿命和接触电阻稳定性要求极高。

2.3 新能源领域

• 光伏电站：直流系统，工作电流大，环境温差大。重点关注高电流下的温升、直流电阻以及高低温循环性能。通常参照IEC 61238（导线连接安全要求）或相应的行业规范。

• 风电场：运行于高振动、高盐雾（海上）环境。检测核心是抗振动疲劳和重腐蚀防护（镀层厚度、盐雾试验）。要求符合电力行业标准的同时，往往增加更严酷的环境试验。

3. 检测仪器的原理和应用

3.1 电气性能检测仪器

• 接触电阻测试仪（微欧计）：基于直流四端子法（开尔文电桥法）原理。源端输出恒流（I），测量端独立测量电压降（U），计算R=U/I，有效消除引线电阻和接触电阻影响。用于精确测量线夹的接触电阻。

• 大电流温升试验系统：由大电流发生器（提供模拟工作电流）、热电偶（接触式测温，精度高）和红外热像仪（非接触式，可观测温度场分布）组成。用于温升试验和热循环试验。

• 数据采集系统：同步记录试验过程中的电流、电压、多点温度等参数。

3.2 机械性能检测仪器

• 万能材料试验机：采用伺服液压或电动加载系统，通过力传感器和位移传感器，精确控制加载速率并记录力-位移曲线。用于握力试验、破坏载荷试验。

• 电磁振动试验系统：由振动控制器、功率放大器和振动台组成。依据设定的频率、振幅和波形（如正弦扫频）对试品施加振动。用于振动疲劳试验。

3.3 材料与镀层检测仪器

• 直读光谱仪：通过电弧/火花激发样品原子，测量特征谱线强度进行化学成分定量分析。

• 镀层测厚仪：

  • 磁性测厚仪：基于磁感应原理，测量钢基体上非磁性镀层厚度。

  • 涡流测厚仪：基于涡流原理，测量非铁磁性金属基体上绝缘镀层厚度。

• 盐雾腐蚀试验箱：模拟海洋大气环境，通过压缩空气将氯化钠溶液雾化，在密闭箱内形成均匀盐雾，用于加速腐蚀试验。

• 高低温试验箱：通过制冷系统和加热系统，在腔内实现精确的温度控制和循环，用于高低温循环试验。

综上所述，对并沟线夹的系统化、专业化检测，需依据其应用行业的具体标准，综合运用电气、机械、材料等多学科检测技术及精密仪器，从性能、可靠性、耐久性等多维度进行验证，是保障电力系统及相关基础设施安全稳定运行的关键技术环节。
