膨胀节测试：方法与关键技术要点

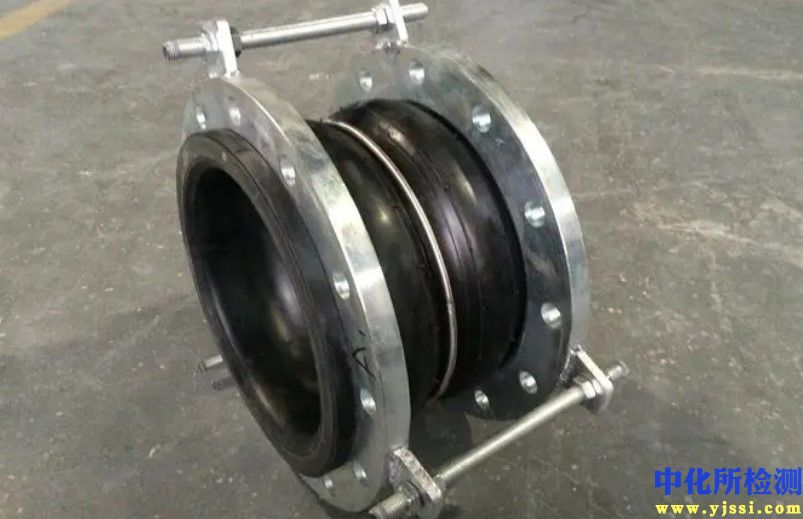

膨胀节作为管道系统中吸收位移、降低应力的关键部件，其性能与可靠性至关重要。为确保其在各种工况下安全稳定运行，科学严谨的测试环节不可或缺。以下内容详细阐述了膨胀节测试的核心流程与关注要点。

核心目标：安全与性能的双重保障

膨胀节测试的根本目的在于：

1. 设计验证： 确认产品设计（包括结构、材料、补偿能力等）能否满足预期的压力、温度、位移及循环寿命要求。
2. 质量控制： 在制造过程中及成品出厂前，检测是否存在材料缺陷、焊接缺陷、尺寸偏差等影响安全性的问题。
3. 安全评估： 验证膨胀节在极限工况（如超压、超温、超位移）下的结构完整性和失效模式，为安全运行提供依据。
4. 标准符合性： 证明产品符合相关国家、行业或国际标准（如EJMA、ASME B31.3、GB/T 12777等）的具体规定。
5. 性能表征： 测量关键性能参数，如刚度、位移反力、有效面积等，为系统设计提供准确数据。

关键测试项目与方法

膨胀节测试通常包含以下几类主要项目：

• 1. 压力测试：

  • 目的： 验证膨胀节承压部件的强度、刚度和密封性。
  • 方法：
    • 静压试验： 最常见的方法。将膨胀节充满试验介质（通常为水），逐步加压至规定的试验压力（通常为设计压力的1.5倍或按标准规定），并保压一段时间。检查是否有泄漏、永久变形或其它异常。
    • 气压试验： 当水压试验可能对产品造成损害或不适用时（如低温工况），在严格的安全防护措施下，可使用气体（通常为空气或氮气）进行试验。其试验压力通常低于水压试验。
    • 气密性试验： 在较低压力下（通常低于设计压力），检查膨胀节各连接部位是否存在气体泄漏（常用方法：皂泡法、氦检漏）。
  • 关键点： 试验压力、保压时间、介质温度、升压速率、安全防护、泄漏检测方法。

• 2. 位移性能测试：

  • 目的： 测量膨胀节在承受轴向、横向、角向位移时的推力和刚度，验证其补偿能力。
  • 方法：
    • 刚度测试： 在无内压或规定内压下，施加轴向、横向或角向位移，测量位移量与所需作用力（推力/力矩）之间的关系，计算刚度值。
    • 位移循环测试： 模拟实际工况，在规定的位移范围内（通常为设计位移），进行多次（从几次到几十次）循环位移，验证其运动性能和是否发生卡滞、异常变形等。
  • 关键点： 位移类型（轴向/横向/角向/组合）、位移量、循环次数、加载速率、测量精度（位移传感器、力传感器）。

• 3. 疲劳寿命测试：

  • 目的： 评估膨胀节在交变位移和压力载荷作用下的耐久性，预测其使用寿命。
  • 方法： 在模拟工况（或加速试验）条件下，对膨胀节施加规定幅值的位移循环（通常同时施加内压），直至达到规定的循环次数或出现失效（如波纹管泄漏、开裂）。根据试验结果评估其疲劳寿命是否满足设计要求（通常为设计疲劳次数的2倍或按标准规定）。
  • 关键点： 循环位移幅值、内压、循环频率、试验介质、温度、失效判定标准（如泄漏、裂纹长度）、试验持续时间（通常很长）。

• 4. 无损检测：

  • 目的： 在不破坏产品的前提下，探测膨胀节（特别是波纹管、焊缝）内部及表面的缺陷。
  • 常用方法：
    • 渗透检测： 检测表面开口缺陷。
    • 磁粉检测： 检测铁磁性材料表面及近表面缺陷。
    • 射线检测： 检测内部缺陷（如气孔、夹渣、未焊透），尤其适用于焊缝。
    • 超声检测： 检测内部缺陷、壁厚测量，对面积型缺陷敏感。相控阵超声检测（PAUT）应用日益广泛。
  • 关键点： 检测时机（原材料、制造过程、成品）、检测标准（验收等级）、检测人员资质、检测覆盖率。

• 5. 材料验证：

  • 目的： 确保所用材料（板材、管材、锻件等）的化学成分和力学性能符合设计要求。
  • 方法： 检查材料质保书，必要时进行复验，包括化学分析、拉伸试验、冲击试验、硬度测试、金相检验等。
  • 关键点： 材料牌号、规格、批次、试验报告符合性。

• 6. 尺寸与外观检查：

  • 目的： 确保产品几何尺寸、形位公差、表面质量符合图纸和标准要求。
  • 方法： 使用卡尺、千分尺、卷尺、样板、三坐标测量仪等工具进行测量；目视检查表面光洁度、压痕、划伤、锈蚀等。
  • 关键点： 关键尺寸（如总长、波高、波距、法兰尺寸、螺栓孔中心距）、波纹管表面质量、焊缝成形、标识清晰度。

测试实施要点与安全警告

• 遵循标准： 所有测试必须严格依据产品设计标准、采购规范或双方约定的测试大纲进行。
• 试验方案： 制定详细的试验方案，明确试验目的、项目、方法、步骤、设备、参数、验收标准、安全措施等。
• 设备与人员： 使用经过计量校准的合格测试设备和仪器。操作人员需具备相应资质和经验。
• 安全第一： 压力测试（尤其是气压试验）存在巨大风险，必须采取可靠的安全防护措施（如防护屏障、远程操作、安全阀），严格遵守安全规程。疲劳试验需监控设备运行状态。
• 环境条件： 注意环境温度对试验介质（如水）和测量结果的影响。
• 记录与报告： 完整、真实地记录所有测试过程、原始数据、观察现象和照片/视频。出具正式的测试报告，清晰说明测试依据、方法、结果、及是否符合要求。

：质量基石与安全保障

系统、规范的膨胀节测试是保障产品质量、确认其满足设计要求与安全标准的必经之路。通过压力、位移、疲劳等关键性能的验证，以及严格的无损检测和材料控制，能有效识别潜在风险，确保膨胀节在复杂的工业管道系统中长期可靠运行，为整个工程的安全稳定奠定坚实基础。忽视测试环节或测试不充分，可能导致设备故障、泄漏甚至安全事故，带来严重后果。因此，将测试作为膨胀节制造与应用流程中不可或缺的质量控制环节，是工程实践中的必然要求。
