生铁检测：质量把控的关键环节与核心要点

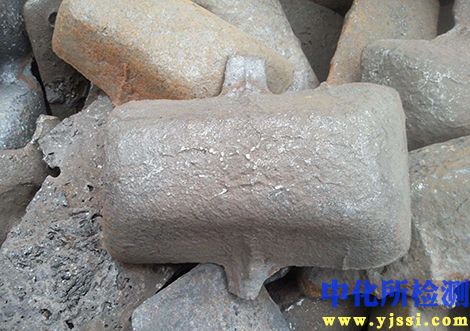

生铁作为钢铁冶炼的基础原料，其质量直接影响后续炼钢工艺的稳定性、效率和最终钢铁产品的性能。因此，建立科学、全面、准确的质量检测体系至关重要。本文将从多个维度系统阐述生铁检测的核心内容与方法。

一、化学成分分析：质量的核心基石

生铁的化学成分是其质量的核心评价指标，直接决定了生铁的应用价值和后续加工性能。主要检测元素及其意义如下：

1. 碳（C）与硅（Si）：

   • 碳：生铁中最重要的元素，主要以化合碳（如Fe3C）和游离碳（石墨）形态存在。总碳含量通常在3.0%-4.5%之间，是区分生铁与钢的关键指标。
   • 硅：重要的石墨化元素，能促进碳以石墨形态析出。硅含量高低显著影响生铁的硬度、强度、铸造性能及收缩率。铸造用生铁硅含量通常高于炼钢用生铁。

2. 锰（Mn）与磷（P）：

   • 锰：可阻止铁中硫的有害作用，形成硫化锰（MnS），减少热脆性。锰能促进珠光体形成，提高生铁的强度和硬度。
   • 磷：通常被视为有害元素。磷在生铁中固溶度高，显著增加铁水的流动性，但会降低生铁的韧性（冷脆性），尤其是在低温下。磷含量需严格控制。

3. 硫（S）：

   • 主要的有害元素。硫会形成硫化铁（FeS）等低熔点化合物，导致“热脆”，即在高温加工时易开裂。硫还会恶化铸造性能，增加收缩和热裂倾向。炼钢生铁对硫的限制尤为严格。

4. 其他元素：

   • 根据原料来源和工艺不同，有时还需检测铜（Cu）、铬（Cr）、镍（Ni）、钒（V）、钛（Ti）等微量元素，它们对生铁性能可能有特定影响。

检测方法：

• 化学分析法：传统经典方法（如滴定法、重量法），精度高，但耗时较长，常用于仲裁或校准。
• 光谱分析法（如直读光谱仪OES、X射线荧光光谱仪XRF）：速度快、精度高、可同时测定多元素，是现代化生产线上最常用的在线或快速检测手段。

二、物理性能检测的关键维度

除了化学成分，生铁的物理性能也是评价其质量的重要方面：

1. 断口形貌分析：

   • 通过观察生铁块或试样的断口颜色、晶粒大小、均匀性及石墨形态分布，可以直观判断其组织状态、石墨化程度、白口倾向等。例如，灰口铁断口呈灰色，白口铁断口呈亮白色（碳以化合态存在）。
   • 方法：通常使用锤击或压力机将试样打断后进行肉眼或放大镜观察。

2. 硬度测试：

   • 硬度是衡量生铁抵抗塑性变形能力的指标，与基体组织（珠光体、铁素体比例）和石墨形态密切相关。
   • 方法：常用布氏硬度（HBW）测试，因其压痕较大，能较好地反映材料的宏观平均硬度。也可根据标准使用洛氏硬度（HRC/HRB）或里氏硬度（HLD）。

3. 金相组织分析：

   • 通过制备金相试样，在显微镜下观察生铁内部的石墨形态（片状、球状、蠕虫状等）、大小、分布以及金属基体组织（珠光体、铁素体、渗碳体等）的类型、数量、形态。
   • 意义：这是深入研究生铁内在质量、判断其是否符合特定牌号要求（如铸造生铁牌号）的最有效手段之一，能解释其力学性能和工艺性能。

三、外观质量与尺寸检验：不可忽视的表面特征

1. 表面状况检查：

   • 夹渣与夹杂物：检查生铁块表面或断面是否存在非金属夹杂物（如炉渣、耐火材料等），这些杂质会影响后续熔炼质量。
   • 气孔与缩孔：观察表面是否有明显的孔洞（气孔、缩孔），反映凝固过程中的气体逸出和补缩情况。
   • 裂纹：检查生铁块是否存在表面或内部裂纹，裂纹是严重的质量缺陷。
   • 洁净度：表面应相对清洁，过多的粘附炉渣或粉尘会增加杂质带入量。

2. 尺寸与重量检查：

   • 对于块状生铁（如炼钢生铁块、铸造生铁块），需要检查其外形尺寸（长、宽、高）是否符合合同或标准要求（如块重范围、最大尺寸限制）。
   • 对于生铁锭或特定形状的生铁产品，其重量公差也需要符合相应规定。

四、安全与规范：检测工作的基础保障

• 安全防护：取样和检测过程中（尤其涉及高温熔体取样、切割、制样）必须严格遵守安全操作规程，佩戴好防护眼镜、手套、防护服等劳保用品，防止烫伤、机械伤害、化学灼伤等事故。
• 取样代表性：取样是检测的第一步，也是最关键的一步。必须严格按照国家标准（如GB/T 719）或双方约定的规范进行取样，确保样品能真实反映整批生铁的平均质量。取样点、取样数量、取样方法都有明确规定。
• 制样规范性：化学分析样品的制备（破碎、研磨、缩分）必须保证样品均匀、无污染、粒度符合要求。金相试样需经过切割、镶嵌、研磨、抛光、腐蚀等规范步骤。
• 标准依据：所有检测项目应依据现行有效的国家、行业或国际标准（如GB/T, ISO, ASTM等）进行，确保检测结果的权威性和可比性。
• 仪器校准与维护：确保检测仪器设备（光谱仪、硬度计、天平等）处于有效校准期内并定期维护，保证检测数据的准确性。

五、综合评估与应用导向

生铁检测并非孤立进行各项指标的测定，其最终目的是对生铁的整体质量做出综合判断：

1. 判定牌号与等级：根据化学成分、物理性能（尤其是金相组织）和外观质量，对照相关产品标准（如GB/T 718《铸造用生铁》、GB/T 717《炼钢用生铁》），确定生铁所属的牌号和等级。
2. 指导生产与使用：检测结果为炼铁工艺调整（如配料、操作参数）提供依据，也为下游用户（炼钢厂或铸造厂）选择合适原料、制定熔炼工艺（如配料计算、添加剂用量）提供关键数据支持。例如，高硫生铁需要更多的脱硫处理，高磷生铁需注意冷脆风险。
3. 质量追溯与仲裁：完整的检测记录是产品质量追溯的基础，在出现质量异议时，是进行技术分析和仲裁的重要依据。

生铁检测是一个涵盖化学成分、物理性能、外观尺寸等多方面，并严格遵循安全规范与标准程序的综合性技术工作。它不仅是对生铁产品本身的合格性判定，更是连接上游生产与下游应用的关键桥梁，为优化生产工艺、保障最终钢铁及铸件产品质量、降低生产成本提供了不可或缺的科学支撑。在现代化工业生产中，高效、精准、全面的生铁质量检测体系已成为钢铁产业链质量管控的核心环节之一。
