岩棉板性能检测：构筑安全节能建筑的基石

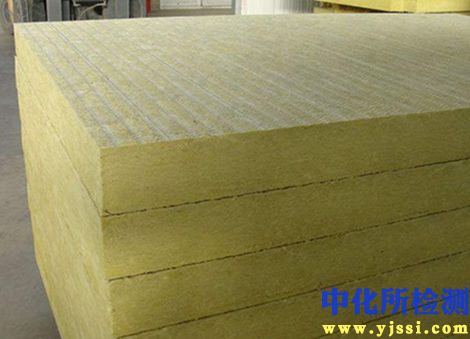

岩棉板作为广泛应用于建筑外墙保温、工业设备隔热及防火屏障的关键材料，其性能优劣直接关系到建筑物的节能效果、消防安全与长期耐久性。科学、严谨的性能检测是确保岩棉板质量符合设计要求和国家标准的核心环节。

一、 密度检测：物理性能的基础指标

• 核心意义： 密度是岩棉板最基本的物理参数之一，直接影响其导热系数、机械强度、吸声性能等多方面表现。密度过低可能导致强度不足、易变形；密度过高则可能增加成本且未必最优。
• 检测标准： 依据国家标准（如GB/T 5480《矿物棉及其制品试验方法》），常用方法为取规定尺寸的试样（通常为立方体或圆柱体），测量其几何尺寸并精确称重，计算单位体积的质量（kg/m³）。
• 要求： 需确保试样具有代表性，尺寸测量精确，环境温湿度符合标准要求。检测结果需符合产品标称的密度等级范围。

二、 导热系数检测：衡量保温隔热效能的关键

• 核心意义： 导热系数（λ值，单位W/(m·K)）直接反映岩棉板阻止热量传递的能力，是评价其保温隔热性能的核心指标。λ值越低，保温性能越好。
• 检测标准： 严格遵照国家标准（如GB/T 10294 / GB/T 10295《绝热材料稳态热阻及有关特性的测定》），通常采用防护热板法或热流计法。在稳态条件下，测量通过规定厚度试样的热流量及两侧温差，计算导热系数。
• 要求： 测试必须在规定的平均温度（如25℃±2℃）下进行。试样需平整、干燥且厚度均匀。检测结果应满足产品标称的导热系数等级要求。

三、 燃烧性能等级检测：构筑防火安全屏障

• 核心意义： 岩棉板以其优异的防火性能著称。对其燃烧性能等级的判定，是确保其在火灾中能否有效阻隔火焰蔓延、保障生命财产安全的核心依据。
• 检测标准： 严格执行国家标准GB 8624《建筑材料及制品燃烧性能分级》。通过一系列的试验（如不燃性试验、单体燃烧试验、可燃性试验等），综合评价材料的燃烧热值、火焰蔓延、烟气生成、燃烧滴落物等特性。
• 要求： 岩棉板通常需达到A级（不燃材料）的要求。检测机构需具备相应资质，严格按照标准规定的全套试验流程进行判定。

四、 酸度系数检测：影响耐久性与纤维稳定性的潜在因子

• 核心意义： 酸度系数（通常指SiO₂ + Al₂O₃ 与 CaO + MgO 的质量百分比比值）是反映岩棉化学组成稳定性的重要参数。适中且稳定的酸度系数有助于提高岩棉纤维的耐水性、耐候性和长期化学稳定性，减少老化粉化风险。
• 检测标准： 主要依据国家标准（如GB/T 5480）中的化学分析方法。通过特定的化学溶解手段（如氢氟酸溶解），利用电感耦合等离子体发射光谱法（ICP-OES）等精确测定岩棉中各主要氧化物的含量，再计算得出酸度系数。
• 要求： 行业普遍认为较高的酸度系数（通常＞1.6，优质产品可达1.8甚至更高）更有利于长期性能稳定。检测需确保样品代表性及测试精度。

五、 垂直于表面的抗拉强度检测：抵抗负风压与固定牢靠的保障

• 核心意义： 岩棉板应用于外墙外保温系统时，需承受垂直于板面的负风压作用。此项强度指标反映岩棉板抵抗拉伸破坏的能力，对保证系统在风荷载作用下的安全性和锚固件可靠性至关重要。
• 检测标准： 参照国家标准（如GB/T 30800《建筑用绝热制品 垂直于表面的抗拉强度的测定》）。使用专用夹具和拉力试验机，对规定尺寸试样（通常粘接在刚性板上）施加垂直于表面的拉力直至破坏，记录最大拉力并计算抗拉强度（kPa）。
• 要求： 试样制备（特别是粘接质量）必须规范，加载速度需恒定。结果应满足相关应用标准（如JG/T 483《岩棉薄抹灰外墙外保温系统材料》）的最低强度要求。

六、 吸湿性与憎水率检测：抵御水汽侵蚀的能力

• 核心意义： 水分侵入会显著降低岩棉的保温性能（导热系数上升）并可能引发金属部件的腐蚀。吸湿性反映其在潮湿空气中吸收水蒸气的能力，憎水率则衡量其抵抗液态水渗透的能力。
• 检测标准：
  • 吸湿性： 依据GB/T 5480，在规定温湿度条件下（如温度23±2℃，相对湿度50±5%），将干燥试样暴露一定时间（如24小时或至恒定质量）后称重，计算质量增加百分比。
  • 憎水率： 依据GB/T 10299《绝热材料憎水性试验方法》。将规定尺寸试样以特定角度放置，由下端的喷头喷洒水，收集穿过试样的水量并与理论喷水量对比，计算憎水率（%）。
• 要求： 优质的岩棉板应具备较低的吸湿性和较高的憎水率（通常要求≥98%），以确保长期使用中保温性能的稳定。

七、 尺寸稳定性检测：适应环境变化的形变控制

• 核心意义： 岩棉板在运输、储存和使用过程中可能经历温湿度变化。良好的尺寸稳定性确保其不会产生过大收缩或膨胀，避免接缝开裂、饰面层损坏等问题。
• 检测标准： 依据GB/T 8811《硬质泡沫塑料 尺寸稳定性试验方法》（通常参照用于岩棉板）。将试样在特定条件（如温度70±2℃，相对湿度90±5%或特定高温低温）下放置规定时间（如48小时），测量其在长度、宽度、厚度方向的尺寸变化率。
• 要求： 试验后各方向尺寸变化率（%）应满足产品标准要求，通常要求值很小（如绝对值＜1%或更低）。

科学严谨的检测流程确保品质

完整的岩棉板检测流程涵盖以下关键步骤：

1. 代表性取样： 严格按照相关标准（如GB/T 5480）规定的方法，从整批产品中随机抽取足够数量、具有代表性的样品（需包含不同位置、不同批次）。
2. 标准化环境调节： 试样必须在标准规定的温湿度环境下（通常为23±2℃，50±5%RH）放置足够时间（通常≥24小时），达到平衡状态。
3. 精确的仪器设备： 使用符合计量要求、精度满足标准的检测设备（如高精度天平、尺寸测量仪、导热系数测定仪、拉力试验机、燃烧试验炉、化学分析仪等）。
4. 规范操作与记录： 检测人员严格依据各项性能对应的国家标准方法进行操作，详细、准确地记录原始数据、环境条件和测试过程中的任何异常现象。
5. 数据处理与报告： 按标准要求计算各项性能指标的数值。检测报告应清晰列出样品信息、检测依据、检测项目、结果数据、判定（是否符合标准或标称值），并由授权签字人签发。

结语

对岩棉板进行系统、全面的性能检测，是确保其在建筑节能、防火安全和长期服役中发挥应有作用的基础保障。从基础的密度、导热性能，到关键的防火等级、力学强度，再到影响长期稳定性的酸度系数、憎水性等，每一项指标的严谨检测都不可或缺。只有严格遵循国家标准，依托专业检测机构和规范流程，才能准确评价岩棉板的内在品质，为建筑工程的安全、节能、耐久提供坚实可靠的材料支撑。在选择和使用岩棉板时，索取并核查由具备资质的第三方检测机构出具的、符合最新国家标准的检测报告，是保障工程质量的必要环节。
