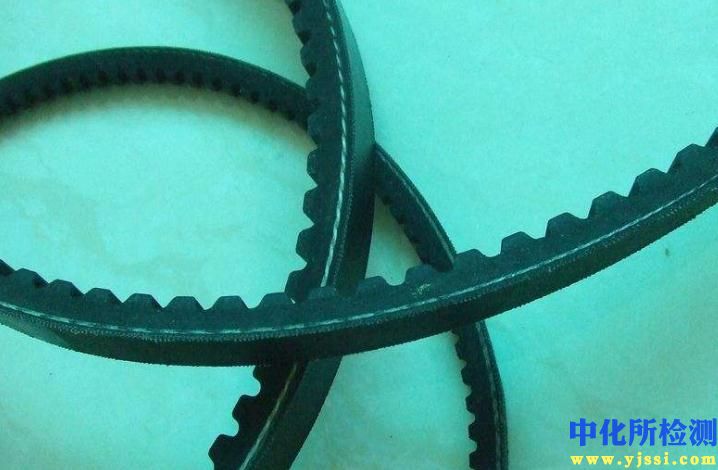

V带检测技术

V带检测依据标准体系进行，主要包括国际标准（如ISO、RMA）、国家标准（如GB/T）、行业标准及企业内部标准。核心标准包括：GB/T 11544《一般传动用普通V带和窄V带尺寸》、GB/T 12734《汽车同步带尺寸》、GB/T 524《普通V带》、GB/T 13575.1《带传动 普通V带传动》 以及 ISO 4184《带传动 普通V带和窄V带 长度》 等。

1. 检测项目分类及技术要点

V带检测主要分为尺寸参数、物理机械性能、疲劳耐久性能及使用特性四大类。

1.1 尺寸参数检测

• 基准长度与露出高度：核心尺寸。使用V带测长机，在规定的测量力下，通过带轮与标尺测定。窄V带需测量露出高度，确保带顶与带轮槽顶的相对位置符合标准，防止过高顶触或过低磨损。

• 截面尺寸：包括顶宽、高度、楔角。使用投影仪或精密卡尺测量。特别是楔角，需使用光学投影仪与标准轮廓比对，公差通常为±1°。尺寸精度直接影响带与带轮的啮合状态与传动效率。

• 同心度/绳芯偏置：影响运转平稳性。通过切片浸泡后投影，测量绳芯相对于带顶和底面的位置偏差。

1.2 物理机械性能检测

• 拉伸性能：

  • 拉伸强度：在万能材料试验机上，以规定速度拉伸至断裂，记录最大力值。是衡量带体静态承载能力的关键指标。

  • 参考力伸长率：测量在规定参考力（通常为断裂强力的10%-40%）下的伸长量。控制此值可确保传动系统张紧度的稳定性。

  • 定负荷伸长率：在特定负荷下保持一定时间后的永久伸长，评估抗蠕变能力。

• 粘合强度：评估各结构层（包布、顶胶、缓冲胶、抗拉体、底胶）间的粘合质量。使用剥离试验机，以特定角度和速度剥离，计算单位宽度的剥离力。粘合不足会导致分层、早期失效。

• 硬度（邵尔A型）：使用橡胶硬度计测量带体侧面硬度，影响带的柔韧性和耐磨性。通常范围在65-85 Shore A之间。

• 压缩胶层力学性能：对底胶取样，测试其压缩模量、疲劳生热等，直接影响带与轮槽的摩擦传动效率和耐久性。

1.3 疲劳耐久性能检测

• 疲劳寿命试验：核心耐久性测试。在标准化的疲劳试验机上进行，V带套于规定尺寸的主动、从动轮上，施加规定的张紧力和转速，在一定的负载转矩下持续运转，记录直至出现断裂、跳齿、噪音超标或过度伸长等失效形式的时间或循环次数。试验条件模拟实际工况，是综合评价产品寿命的关键。

• 耐高温、耐油、耐磨损试验：将试样置于特定温度、介质环境中处理规定时间后，检测其物理机械性能的保持率，评估环境适应性。

1.4 使用特性检测

• 滑动曲线与传动效率测定：在多工况试验台上，测量不同负载下带的滑动率与传动效率，为传动设计提供数据。

• 多楔带背胶动态性能：对多楔带背胶进行动态屈挠疲劳测试，评估其抗裂纹生成和扩展能力。

2. 各行业检测范围的具体要求

不同应用领域对V带的性能侧重点有显著差异。

2.1 汽车工业

• 要求极高，检测最为严格全面。

• 附件带（多楔带、蛇形带）：重点检测疲劳寿命（在高温、高转速环境下）、动态尺寸稳定性（低伸长率）、耐高温老化（发动机舱环境）、耐臭氧龟裂及噪音水平。需模拟发动机前端轮系复杂工况进行台架试验。

• 正时同步带：除上述项目外，齿形尺寸精度、齿体剪切强度、玻璃纤维绳芯的耐疲劳性、背胶动态性能是保证与凸轮轴、曲轴精确同步、防止跳齿的关键，寿命测试要求常达10万小时以上。

2.2 工业通用机械传动

• 普通V带与窄V带：重点关注基准长度公差、拉伸强度、参考力伸长率及疲劳寿命。检测需符合GB/T 11544、GB/T 524等标准，确保在不同功率的电机、风机、泵类等设备上传动的可靠性与持久性。

• 农机与重型机械：额外强调耐磨性、耐泥沙侵蚀及在恶劣工况下的抗冲击载荷能力。

2.3 家电与办公设备

• 微型带、齿形带：侧重尺寸精密性、运行平稳性与静音性。检测项目包括带齿啮合精度、带背摩擦系数、低速下的噪音分贝值以及长期运行的磨损量。

3. 检测仪器的原理和应用

3.1 V带测长机

• 原理：基于“在规定测量力下，带在测量轮上的包角所对应的弦长”来间接测量基准长度。仪器通过精密丝杠或气动装置施加标准测量力，采用光栅尺或编码器测量两轮中心距，通过几何计算得出带长。

• 应用：用于所有类型V带、同步带的基准长度和露出高度的精确测量，是出厂检验必检项目。

3.2 疲劳寿命试验机

• 原理：模拟实际传动工况。电机驱动主动轮，从动轮连接负载装置（如电涡流测功机），系统通过张紧装置对带施加恒定初张力。通过传感器实时监测试验过程中的转速、扭矩、张紧力、温度等参数，直至带失效。

• 应用：是评价V带耐久性的核心设备，可进行标准疲劳试验，也可模拟高温、低温、喷淋等环境下的强化疲劳试验。

3.3 电子万能材料试验机

• 原理：通过伺服电机驱动滚珠丝杠，带动移动横梁，对试样施加拉伸、压缩、弯曲、剪切等力。通过高精度负荷传感器和位移传感器，实时采集力值与变形量，绘制应力-应变曲线。

• 应用：广泛用于V带的拉伸强度、参考力伸长率、粘合强度（搭配专用夹具）等物理机械性能测试。

3.4 光学投影仪/轮廓测量仪

• 原理：利用光学投影放大原理，将带的截面轮廓或楔角轮廓放大数十倍投射到屏幕上，与标准轮廓线图板或数字化标准轮廓进行比对测量。

• 应用：主要用于V带楔角、同步带齿形等精密尺寸的非接触式测量，也可用于绳芯偏置的分析。

3.5 环境试验箱

• 原理：通过制冷、加热、加湿、臭氧发生、油雾喷射等系统，在箱体内营造出可控的温度、湿度、臭氧浓度或油雾环境。

• 应用：用于V带的耐热老化试验、耐臭氧试验、耐油试验等环境适应性测试，评估材料在特定环境下的性能衰减情况。

3.6 动态性能分析系统

• 原理：集成高响应传感器、数据采集卡与专业分析软件，可在运行中的试验台上实时测量带的滑动率、振动频谱、噪音、表面温度场（红外热像仪） 等动态参数。

• 应用：用于深入研究带的传动机理、优化设计、故障诊断及高端产品的性能验证。
