埃洛石纳米管检测技术

埃洛石纳米管是一种天然形成的铝硅酸盐粘土矿物，具有独特的空心管状结构。其检测技术旨在全面表征其物理、化学及结构特性，以确保其满足不同应用领域的质量要求。

1. 检测项目分类及技术要点

埃洛石检测主要分为结构形貌、理化性质、成分纯度及表面特性四大类。

1.1 结构形貌表征

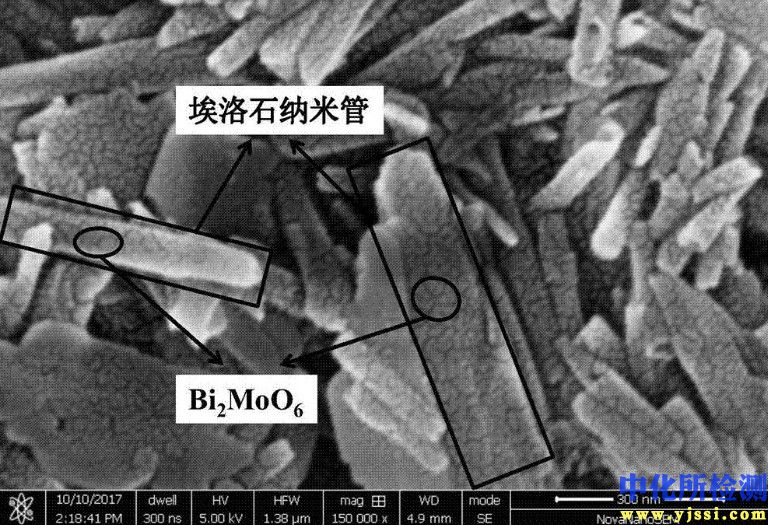

• 管径、长度及长径比： 使用透射电子显微镜（TEM）或扫描电子显微镜（SEM）进行直接观测与统计。高分辨TEM可清晰分辨管壁层数、空心结构及末端开口情况。合格的HNTs管径通常为30-150 nm，内径为10-70 nm，长度在0.2-2 μm范围内。图像分析软件用于统计至少200根纳米管的尺寸分布，计算平均尺寸及分散性。

• 晶体结构： 采用X射线衍射（XRD）分析。重点观察（001）面特征峰（约12° 2θ，对应层间距~0.72 nm）和（100）面特征峰（约20° 2θ），以确认其七水铝石-高岭石交替的层状结构。峰形的宽化程度可间接反映结晶度与缺陷情况。

• 比表面积与孔隙结构： 通过氮气吸附-脱附等温线（BET法）测定。典型HNTs的比表面积为40-80 m²/g。等温线类型和BJH模型分析可确定其以中孔（管腔）为主的孔隙分布，内腔体积通常为0.8-1.3 cm³/g。

1.2 理化性质分析

• 热稳定性： 采用热重分析（TGA）与差示扫描量热法（DSC）。主要检测两个关键失重阶段：一是100-150℃间吸附水的脱除（约2-3%）；二是450-550℃间管壁结构羟基的脱除（约12-14%）。起始分解温度是评价其耐热性能的关键指标。

• 分散性与团聚状态： 通过动态光散射（DLS）测定水或有机溶剂中HNTs的水合粒径分布，评估其在水相或特定介质中的分散稳定性。Zeta电位测定（通常HNTs在水中呈负电，pH=7时约为-30 mV）用于预测其胶体稳定性及与其它物质的静电相互作用。

1.3 成分纯度与化学组成

• 元素与相组成： 使用X射线荧光光谱（XRF）或电感耦合等离子体质谱（ICP-MS/OES）进行主量及微量元素定量分析。主要成分为Al₂O₃（约35-40%）、SiO₂（约45-50%）和结晶水（约12-14%）。杂质（如Fe₂O₃、TiO₂、K₂O等）总量需控制，高纯应用要求低于1-2%。

• 表面官能团： 采用傅里叶变换红外光谱（FT-IR）识别。特征峰包括：3690 cm⁻¹ 和3620 cm⁻¹ 处的内表面羟基伸缩振动，1030 cm⁻¹ 处的Si-O-Si伸缩振动，910 cm⁻¹ 处的Al-OH弯曲振动。改性后会出现相应特征峰（如硅烷偶联剂的-Si-O-、-CH₃等）。

1.4 表面与界面特性

• 表面改性效果评估： 除FT-IR外，可使用X射线光电子能谱（XPS）对表面元素（C, O, Al, Si）的化学态进行半定量分析，计算改性剂接枝率。TGA中改性剂分解引起的额外失重也可用于估算接枝量。

2. 各行业检测范围的具体要求

2.1 高分子复合材料

• 核心要求： 高长径比、良好分散性、与基体界面相容性。

• 检测重点： TEM/SEM观察在基体中的分散与取向；XRD检测有无插层现象；DLS评估改性后在单体或预聚体中的分散稳定性；复合材料力学、热学性能与HNTs指标关联分析。

2.2 药物缓释与生物医学

• 核心要求： 高纯度、可控的管腔尺寸与开口率、生物相容性。

• 检测重点： ICP-MS严格限定重金属离子（如As、Pb、Cd、Hg）含量（通常要求<10 ppm）；TEM精确统计内径分布以评估载药容量；BET和TEM确认管腔通畅性；Zeta电位和DLS监测载药/释药过程中的粒径与电位变化。

2.3 涂料与涂层

• 核心要求： 耐候性、增强/阻隔性能、在涂层中的均匀分布。

• 检测重点： TGA评估热稳定性是否满足涂料固化温度；SEM观察涂层断面中HNTs的分布状态；电化学阻抗谱等评价其增强涂层防腐性能的效果。

2.4 催化与环保吸附

• 核心要求： 高比表面积、丰富的表面活性位点、结构稳定性。

• 检测重点： BET比表面积和孔隙体积是核心指标；XPS分析表面活性元素价态；XRD评估作为催化剂载体使用前后的结构稳定性。

3. 检测仪器的原理和应用

3.1 透射电子显微镜（TEM）

• 原理： 高能电子束穿透超薄样品，经电磁透镜放大成像。高分辨率TEM（HRTEM）可实现原子级晶格成像。

• 应用： 直接观测HNTs的管状形貌、内外径、壁厚、末端是否开口、层状结构及缺陷。是形貌鉴定的“金标准”。

3.2 X射线衍射仪（XRD）

• 原理： 基于布拉格方程（2d sinθ = nλ），利用X射线在晶体晶面上的衍射现象分析物质晶体结构。

• 应用： 定性鉴别埃洛石矿物相，区分于高岭石、石英等杂质；通过特征峰位置计算层间距；通过谢乐公式估算晶体尺寸。

3.3 氮气吸附比表面与孔隙分析仪

• 原理： 在低温（77K）下，测量样品在不同相对压力下对氮气的吸附/脱附量，基于BET理论计算比表面积，基于Kelvin方程计算孔径分布。

• 应用： 准确测定HNTs的总比表面积、管腔内孔体积及孔径分布，是评估其吸附和负载能力的关键。

3.4 热重分析仪（TGA）

• 原理： 在程序控温下，测量样品质量随温度或时间的变化。

• 应用： 定量分析HNTs中吸附水、结构羟基的含量，确定其热失重阶段和热稳定性上限，并可估算表面改性剂的接枝量。

3.5 动态光散射仪（DLS）与Zeta电位仪

• 原理： DLS通过测量溶液中粒子布朗运动导致的散射光波动来反演粒径分布；Zeta电位通过测量粒子在电场中的电泳迁移率来计算。

• 应用： DLS评估HNTs在液体介质中的团聚状态和水合粒径；Zeta电位判断其分散稳定性（绝对值>30 mV通常表明稳定性良好）及表面电荷性质。

3.6 电感耦合等离子体质谱/光谱（ICP-MS/OES）

• 原理： 样品溶液经雾化送入高温等离子体中被激发电离，通过质谱或光谱检测特征波长/质荷比进行元素定性与定量。

• 应用： 精确测定HNTs的主量、次量和痕量元素组成，是控制产品纯度、鉴定产地来源和评估生物安全性的关键手段。
