粘合衬检测技术内容

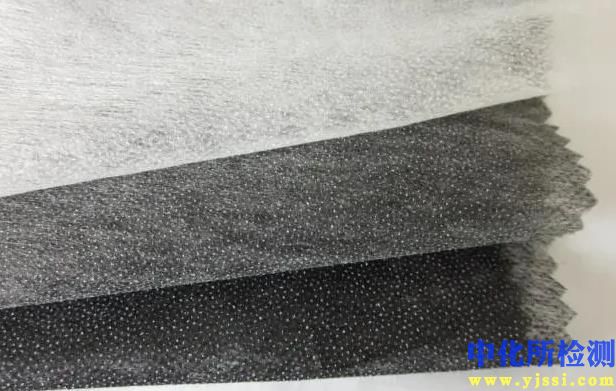

一、 检测项目分类及技术要点

粘合衬的质量评估是一个系统工程，需从多个维度进行量化检测，核心项目分类及技术要点如下：

1. 剥离性能

• 剥离强度：核心指标，表征粘合衬与面料在受力作用下的分离阻力。

  • 技术要点：依据标准（如GB/T 23327、ISO 2411、ASTM D2724）制备规定尺寸（如25mm宽）的试样，在标准温湿度环境（如20±2℃，65±4% RH）下平衡后，使用织物强力机以恒定速度（如100mm/min或300mm/min）进行180°或T型剥离。记录剥离过程中的平均力值（单位：N/25mm或N/5cm）。需分别测试干剥离强度和湿剥离强度（经特定条件洗涤或浸湿后），以及热压后剥离强度和老化后剥离强度（模拟长期存放或使用）。

• 剥离破坏类型：同等重要，观察剥离面破坏形态。

  • 技术要点：分为面料破坏（粘合力大于面料自身强度）、胶层内聚破坏（胶膜自身撕裂）、胶层转移（胶层完全转移至面料）、界面脱离（胶层与衬布基布分离）及混合型。理想状态为胶层内聚破坏或面料轻微破坏，表明粘合系统匹配良好。

2. 粘合外观与尺寸稳定性

• 热缩率：评估衬布与面料在压烫过程中及后续处理中的尺寸变化匹配性。

  • 技术要点：按标准（如FZ/T 64013）标记试样，在标准压烫条件（特定温度、压力、时间）处理后，测量经纬向尺寸变化率。需区分压烫热缩率和水洗热缩率。

• 外观变化：评估粘合后对服装外观的影响。

  • 技术要点：包括渗胶（胶粒熔融过度渗出面料正面）、起泡（局部未粘合或气体残留）、变色（热压导致面料或衬布颜色改变）、面料风格劣化（手感变硬、纹理改变）等。通常在标准光源箱下进行视觉评级，或使用光泽度计、手感仪进行客观评估。

3. 物理化学耐久性

• 耐洗性能：评估粘合组合体经受反复洗涤后的耐久性。

  • 技术要点：将粘合试样按标准（如AATCC 135、ISO 6330）进行多次家庭或商业洗涤（指定水温、机械作用、洗涤剂）和干燥（滚筒烘干或晾干）循环。每次循环后检查剥离强度衰减、外观变化（起泡、脱开）及尺寸稳定性。通常要求5次、10次或更多次循环后性能达标。

• 耐干洗性能：针对高档服装的必需检测。

  • 技术要点：按标准（如GB/T 19981.2、ISO 3175）使用全氯乙烯或碳氢溶剂进行多次干洗循环，评估剥离强度保持率、外观及溶剂污染情况。

• 耐老化性能：模拟长期储存或穿着中的性能变化。

  • 技术要点：采用热空气老化（如70℃下处理数天至数周）或自然气候曝露试验，测试剥离强度的变化。

4. 加工适用性

• 熔融特性：决定压烫工艺窗口的关键。

  • 技术要点：使用差示扫描量热仪或热机械分析仪测定胶粉（如PA、PES、EVA、PE）的熔融温度范围、熔融焓及熔融粘度。此数据用于指导最佳压烫温度设置（通常高于胶粉熔点10-30℃）。

• 压烫参数窗口：寻找最优且宽容的加工条件。

  • 技术要点：在实验室压烫机上，系统变化温度、压力和时间三要素，测定对应的剥离强度与外观。最优窗口是指在此参数组合内，既能获得足够且稳定的剥离强度，又不产生渗胶、变色等瑕疵的范围。窗口越宽，工艺可控性越好。

二、 各行业检测范围的具体要求

不同终端产品对粘合衬的性能要求侧重点和严格程度有显著差异。

1. 服装行业

• 高档正装/西装：要求最高。强调优异的尺寸稳定性（经纬向热缩率需严格控制在1%以内）、耐干洗性（≥3次循环后无脱胶、起泡）、柔和的手感及高耐洗性。剥离强度要求适中但必须均匀稳定，通常为8-15 N/5cm。外观上严禁任何渗胶或色变。

• 衬衫：重点关注耐水洗性（多次高温洗涤后不起泡）、硬挺度及抗皱性。领衬和袖口衬要求高剥离强度和耐洗性，身衬则更注重柔软与透气。水洗缩率需与面料精确匹配。

• 女装/时装：强调面料风格保持性（如雪纺、丝绸等轻薄面料要求极柔软衬布，无僵硬感）、多样的粘合效果（部分区域需局部粘合）及外观完美性（无渗胶、无痕）。检测中需模拟实际较轻的压烫压力。

• 户外及功能服装：要求耐极端环境性，如耐频繁洗涤、耐汗渍、耐低温弯折及耐紫外线老化。涂层织物粘合时，需额外测试对涂层（如PU、PTFE膜）的粘合强度及对透气/透湿性的影响。

2. 鞋帽及家纺行业

• 制鞋：尤其用于鞋帮、内里。要求极高的剥离强度（常高于20 N/5cm）和抗蠕变性，以承受长期动态弯曲和湿热环境。需测试耐曲折性（如SATRA TM 91标准）和耐高温高湿老化性能。

• 帽业：注重造型保持性和轻量化。检测包括粘合后的挺括度、反复佩戴后的形变恢复能力。

• 家纺（如床罩、窗帘）：着重耐家庭水洗/干洗性、色牢度以及大面积粘合的外观平整度。剥离强度要求相对低于服装。

3. 产业用纺织品

• 汽车内饰：要求极其严苛。需满足汽车行业标准（如VW、Ford、GM等企业标准），测试包括高强度剥离、极端温度循环（-40℃至90℃）、耐日照老化（氙灯曝晒数百小时）、耐摩擦、耐挥发性（雾化测试）及阻燃性。

• 箱包/手袋：类似于制鞋，要求高剥离强度和优异的抗疲劳性、耐磨性，以承受拉拽和摩擦。

三、 检测仪器的原理和应用

1. 力学性能测试仪器

• 电子织物强力机：核心设备。通过伺服电机驱动夹头匀速运动，内置力值传感器和位移传感器，实时记录力-位移曲线。用于精确测量剥离强度、断裂强力等。配备不同夹具可实现180°剥离、T型剥离等测试。

• 万能材料试验机：更高量程和精度的版本，可用于鞋材、产业用纺织品等要求更高剥离力的测试。

2. 热学分析仪器

• 差示扫描量热仪：原理是在程序控温下，测量试样与参比物在相同环境下能量差（热流）随温度的变化。用于精确测定胶粉的熔融起始温度、峰值温度、熔融焓及玻璃化转变温度，为设定压烫温度提供根本依据。

• 热机械分析仪：在程序温度下，对试样施加恒定小负荷，测量其尺寸随温度的变化。可直观反映衬布基布和胶层在受热时的热收缩行为和软化温度。

3. 加工与耐久性模拟设备

• 实验室平板压烫机：可精确设定和控制上板温度、压力（气动或液压）及时间。用于制备标准粘合试样，并系统研究压烫参数窗口。高级型号配备双压板，可模拟熔合与冷却定型全过程。

• 标准洗衣/干洗试验机：如旋转笼式洗衣机、滚筒干衣机及商业干洗机。能严格按照国际标准执行可重复的洗涤、干燥和干洗程序，用于耐洗/耐干洗性能的量化评估。

• 环境老化试验箱：包括恒温恒湿箱（测试湿热老化）、热空气老化箱（测试热老化）、氙灯/紫外耐候试验箱（模拟日光照射老化）。用于加速评估粘合衬的长期耐久性。

4. 外观与形貌观测仪器

• 标准光源对色灯箱：提供D65、TL84等标准光源，用于客观评估粘合后的颜色变化、渗胶可见度等外观瑕疵。

• 体视显微镜/数码显微镜：低倍放大观察剥离破坏界面类型、胶点分布形态、渗胶情况以及面料纤维损伤状态。

• 扫描电子显微镜：用于高分辨率观察胶粒熔融形态、胶层与纤维的微观结合界面，进行失效机理的深入研究。

总结而言，现代粘合衬检测是一套结合了材料科学、纺织工程和标准计量学的严谨体系。通过系统化的项目分类、针对性的行业要求应用以及精密的仪器分析，能够全面量化评估粘合衬的加工适用性、使用性能及耐久性，为材料选择、工艺优化和质量控制提供不可替代的科学依据。
