本色布测试技术内容

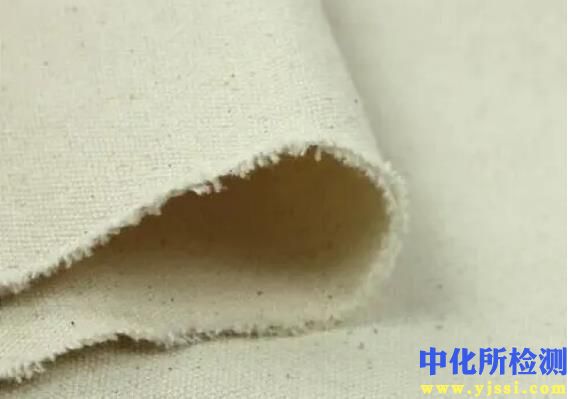

本色布指未经漂白、染色或印花等染整加工的机织物，其质量直接关系到后续加工的成效与最终产品的性能。测试围绕纤维成分、结构参数、物理性能及外观疵点展开。

1. 检测项目分类及技术要点

1.1 结构参数测试

• 纱线密度： 单位长度纱线的质量，单位为特克斯（tex）或英制支数（Ne）。技术要点：在标准大气下（温度20±2℃，相对湿度65±4%），取样长度不小于250mm，使用纱线测长仪和精密天平测量。计算时需考虑实际回潮率与公定回潮率的差异。

• 织物密度： 单位长度内的经纱和纬纱根数，单位为根/10厘米。技术要点：使用织物密度镜，在织物不同位置（至少5处）分别点数经向和纬向10厘米内的纱线根数，取平均值。点数时需确保计数起点位于两根纱线中间，避免视觉误差。

• 织物紧度与覆盖系数： 评价纱线排列紧密程度的指标。技术要点：通过经、纬纱密度及其直径计算，纱线直径需由纱线密度和纤维密度推算得出。覆盖系数是经纬向紧度之和减去两者乘积的百分之一。

1.2 物理性能测试

• 断裂强力和断裂伸长率： 使用等速伸长（CRE）型强力机，遵循标准如GB/T 3923.1。技术要点：试样尺寸常为宽50mm、长≥300mm，夹持距离200mm，拉伸速度100mm/min。记录断裂时的最大力值和伸长量，结果取经纬向各至少5块试样的平均值。需注意试样边缘的拆边纱根数及夹持时确保纱线平行。

• 撕破强力： 常用梯形法（GB/T 3917.2）和落锤法（GB/T 3917.1）。技术要点：梯形法试样为矩形，划出等腰梯形标记线，测试时短边纱线逐渐受力断裂；落锤法模拟瞬时撕裂，需注意摆锤释放瞬间的稳定性。

• 耐磨性： 常用马丁代尔法。技术要点：在规定压力下，圆形试样与标准磨料进行李萨如轨迹摩擦。以试样出现指定破损（如两根纱线断裂）或规定摩擦次数后的质量损失率、厚度变化来评价。

• 单位面积质量： 在标准大气下平衡后，使用圆形裁刀（面积100cm²）或方形模板裁取试样，用精度0.001g的天平称重，计算结果单位为克/平方米（g/m²）。

1.3 外观质量检验

• 疵点检验： 在标准验布机（照度≥750lx，背景中性灰，织物运行速度≤25m/min）下进行。技术要点：检验员距布面60-90cm，对疵点（如断经、断纬、跳花、稀密路、油污、棉结等）进行标识、记录和评分，常参照四分制或十分制评分标准。需定期校准光源和验布机速度。

1.4 纤维成分与含量分析

• 定性分析： 结合燃烧法、显微镜法（观察纵向和横截面形态）、溶解法及红外光谱法进行综合判定。

• 定量分析： 对于混纺本色布，采用化学溶解法（GB/T 2910系列）。技术要点：选择合适的溶剂溶解一种组分，剩余组分经过滤、洗涤、烘干后称重，结合公定回潮率计算各组分百分比。需进行平行试验，误差控制在允许范围内。

2. 各行业检测范围的具体要求

2.1 服装用布（梭织）

• 核心要求： 尺寸稳定性、服用舒适性、外观。

• 具体要求：

  • 缩水率： 经向和纬向缩水率通常要求≤3%-5%（依纤维和织物结构而异）。测试需经标准洗涤（如GB/T 8629）、干燥程序后测量尺寸变化。

  • 色牢度（虽为坯布，但需预测）： 关注耐洗、耐摩擦色牢度，特别是深色品种或含敏感纤维（如棉）的坯布。

  • pH值与可萃取重金属： 确保后续加工安全，pH值通常要求4.0-9.0，符合生态纺织品标准（如Oeko-Tex Standard 100）的限值要求。

2.2 家纺用布（如床单、被套坯布）

• 核心要求： 耐用性、安全性、触感。

• 具体要求：

  • 断裂/撕破强力： 指标要求高于常规服装用布，如床单坯布经纬向断裂强力常需≥400N。

  • 耐磨性： 测试循环次数要求高，评价起毛起球性能。

  • 纱线条干均匀度与棉结杂质： 影响最终产品外观和触感，常用乌斯特（Uster）统计值进行控制。

2.3 产业用布（如过滤布、涂层基布、帆布）

• 核心要求： 功能性、耐久性、结构稳定性。

• 具体要求：

  • 透气性： 对于过滤布至关重要，使用透气量仪（如Textest FX3300）在规定压差下（如100Pa）测试。

  • 厚度与压缩回弹性： 使用厚度仪（如SDL Atlas）在特定压力（如1kPa，10kPa）下测量，影响过滤效率和涂层均匀性。

  • 拉伸性能： 要求极高，测试直至断裂的完整应力-应变曲线，关注定负荷伸长率、弹性模量等。

  • 孔径与孔隙率： 对于精密过滤材料，需使用泡点法或干/湿法孔径分析仪测定。

3. 检测仪器的原理和应用

3.1 电子织物强力机

• 原理： 采用等速伸长（CRE）原理，伺服电机驱动下夹持器匀速运动，通过测力传感器和伸长测量装置实时采集力值与伸长。

• 应用： 主要用于测试织物的断裂强力、断裂伸长率、撕破强力、接缝性能等。配备不同夹具可实现拉伸、撕破、顶破等测试。

3.2 织物密度镜

• 原理： 光学放大原理，镜片上刻有带标尺的梯形窗口，通过移动镜头使标尺线与纱线平行，点数窗口内的纱线根数。

• 应用： 快速测定织物的经密和纬密。

3.3 马丁代尔耐磨与起球测试仪

• 原理： 试样在规定压力下与标准磨料进行轨迹为李萨如图形的相对摩擦运动。

• 应用： 评估织物的耐磨性能、起毛起球性能。通过预设摩擦次数后观察试样磨损或起球等级进行评定。

3.4 透气量仪

• 原理： 在试样两侧维持恒定的压差，测量一定时间内通过试样规定面积的空气流量，计算透气率（mm/s或m³/m²/min）。

• 应用： 定量评估织物、非织造布、涂层基布等的透气性能，对产业用布和功能性服装用布至关重要。

3.5 标准光源箱

• 原理： 提供模拟D65、TL84、CWF、UV等多种标准照明光源，确保颜色和外观评定时光源条件的一致性和可比性。

• 应用： 用于本色布的外观疵点检验、色差（对于有色坯布或原液着色纤维坯布）比对等，减少环境光造成的评定误差。

3.6 红外光谱仪（FTIR）

• 原理： 物质分子吸收特定波长的红外光发生能级跃迁，形成吸收光谱，不同官能团和分子结构具有特征吸收峰。

• 应用： 对未知纤维成分进行快速、无损的定性鉴别，尤其适用于区分化学纤维大类（如涤纶、锦纶、腈纶）。
