反向电压测试技术内容

1. 检测项目分类及技术要点

反向电压测试旨在评估电子元器件、电路或系统在承受与其正常工作极性相反电压时的耐受能力与失效模式。主要检测项目分为三类：

1.1 静态反向电压耐受测试

• 技术要点：向被测器件（DUT）施加一个恒定的、高于其额定反向电压的直流电压，持续规定时间（如1000小时），监测其参数变化。

• 关键参数：测试电压（通常为额定反向击穿电压V_R的70%-90%）、持续时间、环境温度、漏电流阈值。测试后需验证电气参数（如反向漏电流I_R）是否超出初始规格范围。

1.2 反向电压瞬态脉冲测试

• 技术要点：模拟电源反接、感性负载切换（如负载突降）等产生的瞬时高压脉冲。

• 关键参数：脉冲波形（如ISO 7637-2中规定的脉冲1、2a、2b、3a/b）、峰值电压（可达数百伏）、脉冲宽度（纳秒至毫秒级）、上升时间、内阻及施加次数。需监测DUT在脉冲期间和之后的失效情况。

1.3 反向偏置稳定性与可靠性测试

• 技术要点：评估器件在长期反向偏置应力下的可靠性，常用于二极管、晶体管、电容器等。

• 关键参数：结合温度进行高温反偏（HTRB）测试，施加75%-80%额定反向电压于最高结温下（如150°C），持续数百至数千小时。监测关键参数的漂移，用以预测寿命和失效率。

2. 各行业检测范围的具体要求

2.1 汽车电子

• 要求：必须满足ISO 16750-2及各大车企（如LV 124, GMW 3172）标准。测试严苛等级高。

• 具体范围：

  • 供电反接：要求系统能承受-14V电压（12V系统）或-28V电压（24V系统）持续数分钟至1小时不产生永久性失效或引发安全风险。

  • 抛负载：模拟交流发电机调节失效，要求承受高达+100V/-150V、持续时间数百毫秒的脉冲。

  • 感性负载切换：针对继电器、电机驱动器等，需测试ISO 7637-2中的系列负向脉冲。

2.2 航空航天与国防

• 要求：遵循MIL-STD-704、DO-160等标准，强调极端环境下的绝对可靠性。

• 具体范围：测试电压范围宽，需覆盖瞬态和稳态。例如，28V直流系统需承受-50V至+100V的瞬态电压。测试常结合高低温、振动等环境应力进行。

2.3 电力电子与工业控制

• 要求：遵循IEC 61000-4系列等电磁兼容标准，关注电网扰动及工业环境干扰。

• 具体范围：重点测试电源端口对浪涌（IEC 61000-4-5）、电快速瞬变脉冲群（IEC 61000-4-4）等包含反向分量干扰的耐受能力。对功率半导体（如IGBT、MOSFET）需专门测试其体二极管或寄生二极管的反向恢复特性及耐受能力。

2.4 消费电子与半导体器件

• 要求：遵循JESD22-A108等JEDEC标准或企业内部可靠性测试规范。

• 具体范围：对分立半导体器件（二极管、稳压管），需详细规定反向击穿电压V_(BR)的测试条件（如I_R=10μA时）。对集成电路，重点测试其电源引脚、输入/输出引脚对偶然反接或瞬态反向电压的防护能力，通常通过内部集成钳位二极管实现。

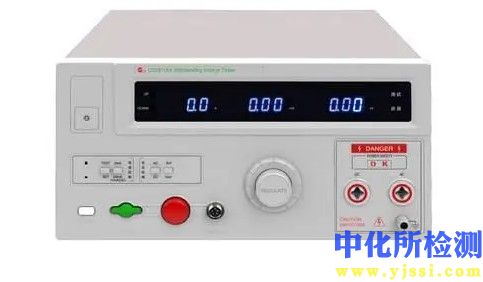

3. 检测仪器的原理和应用

3.1 高精度半导体参数分析仪

• 原理：集成精密电压源、电流源和测量单元。通过源测量单元（SMU）对DUT施加可编程的直流电压并同步测量纳安级至安培级的电流，用于绘制I-V特性曲线。

• 应用：精确测量反向击穿电压V_(BR)、反向漏电流I_R、电容-电压（C-V）特性等。是研发和失效分析的核心设备。

3.2 瞬态脉冲发生器（及组合测试系统）

• 原理：

  • 电源反接模拟：使用双极性电源或特定夹具实现输出极性反转。

  • 抛负载/浪涌模拟：通过电容充电后经由特定阻抗网络向DUT放电，或使用功率放大器合成标准波形（如ISO 7637-2, IEC 61000-4-5）。

• 应用：执行1.2项下的瞬态脉冲测试。系统通常集成示波器、电压/电流探头，以捕捉DUT在瞬态事件期间的实时响应。

3.3 高温反偏（HTRB）测试系统

• 原理：将多个DUT置于高温环境试验箱内，通过多路开关矩阵，对其并行施加稳定的反向直流偏压。系统持续监控每路的漏电流，超过阈值则报警并记录。

• 应用：用于批量器件的长期可靠性评估和筛选，是功率半导体可靠性测试的必备项目。

3.4 自动化测试设备（ATE）与专用测试夹具

• 原理：在生产线终测（FT）或来料检验（IQC）阶段，使用ATE系统集成上述测试功能，通过专用夹具（如Kelvin连接夹具以减少接触电阻）实现快速、重复性测试。

• 应用：对元器件进行100%反向电压参数测试或抽样可靠性测试，确保批量产品符合规格书要求。
