涡流探伤测试技术内容

1. 检测项目分类及技术要点
涡流探伤技术主要基于电磁感应原理，通过检测导电试件中感应涡流磁场的变化来发现缺陷和评估材料特性。检测项目主要分为以下几类：

• 缺陷检测：

  • 技术要点：对表面及近表面缺陷（如裂纹、折叠、气孔、腐蚀坑）高度敏感。检测灵敏度受趋肤效应影响，标准渗透深度公式为 δ = 503.3√(ρ/(μᵣf))，其中δ为渗透深度(mm)，ρ为电阻率(μΩ·cm)，μᵣ为相对磁导率，f为频率(Hz)。对于铁磁性材料，需采用磁饱和技术以降低μᵣ，提高检测有效性。频率选择需在缺陷检出能力与渗透深度间取得平衡。

• 电导率测量与材料分选：

  • 技术要点：用于鉴别合金牌号、热处理状态、硬度差异以及过热烧伤等。测量通常在较低频率（如60kHz）下进行，使用绝对式探头，并与已知标准块进行对比。测量精度受探头提离、温度（温度系数约为0.0036/°C）和试件厚度（需大于3倍标准渗透深度）影响显著。

• 涂层/覆层厚度测量：

  • 技术要点：用于测量非导电涂层（如阳极氧化膜、油漆）或非铁磁性涂层（如铬、锌）在导电基体上的厚度，以及非导电基体上的金属覆层厚度。基于探头线圈阻抗随提离（即涂层厚度）的变化进行测量。测量前必须使用标准厚度片在同类基体上进行校准。

• 薄壁管材检测：

  • 技术要点：采用穿过式线圈或阵列探头对焊管或无缝管进行高速在线检测。需考虑多种干扰因素，采用多频混频技术以同时抑制支撑板振动引起的抖动信号、焊缝金属成分差异信号以及速度效应等，单独提取缺陷信号。

2. 各行业检测范围的具体要求

• 航空航天：

  • 范围：发动机叶片、涡轮盘、轮毂、起落架、铝合金结构件（蒙皮、框架）、紧固件孔周等。

  • 要求：遵循AMS 2658、ASTM E977、E2884等标准。要求极高的缺陷检出率，特别是对微裂纹（长度可低至0.5mm）的检测。广泛使用频扫或相扫涡流技术（ECT），并常要求进行旋转探头扫描（RPC），以获取缺陷的C扫描成像。对人员资格认证（通常按NAS410/EN4179）要求严格。

• 电力（核电与火电）：

  • 范围：蒸汽发生器传热管（镍基合金、不锈钢、钛合金）、凝汽器钛管/铜管、汽轮机叶片根部、转子槽齿等。

  • 要求：遵循ASME Sec. V Art. 8、ASTM E690、EPRI/NRC相关导则。传热管检测主要采用多频/多通道涡流技术，结合内穿过式线圈与阵列探头，用于监测耗蚀、磨损、微振磨损和应力腐蚀裂纹。数据需进行长期趋势分析，评估缺陷增长率。环境条件（高温、辐射）对设备有特殊要求。

• 石油化工与天然气：

  • 范围：油气管道（特别是外壁）、换热器管束、钢丝绳、螺栓、储罐底板边缘板等。

  • 要求：遵循API 510、ASTM E309、E2261等标准。管道检测常用远场涡流技术（RFEC），对碳钢或低合金钢管壁的减薄和内外壁缺陷具有接近一致的灵敏度。换热器管检测环境复杂，需克服铁磁性沉积物干扰。常使用磁饱和式探头检测铁磁性管子。

• 轨道交通：

  • 范围：车轮轮辋、轮辐、车轴、齿轮、轴承、铝合金车体焊缝等。

  • 要求：遵循EN 15380、TB/T 2995等标准。车轮和车轴的在线和离线检测多采用自动扫描系统与阵列探头，确保高速、全覆盖。对疲劳裂纹的早期发现是关键，需定义明确的验收标准（如裂纹深度超过壁厚的10%拒收）。

• 制造业（线棒材、汽车）：

  • 范围：铜、铝、钢等金属的线材、棒材、管材的在线质量控制；汽车发动机气门、连杆、转向柱等。

  • 要求：遵循ASTM E243、GB/T 14480等标准。高速在线检测（速度可达数米/秒）要求系统具备高效的噪声抑制和实时报警分选功能。通常使用自比较或他比较式差分线圈，对纵向缺陷敏感。汽车零部件检测强调自动化集成和100%全检。

3. 检测仪器的原理和应用

• 基本原理：仪器产生特定频率（通常从数十Hz到数MHz）的交变电流通过检测线圈，线圈在导电试件表面感应出涡流。该涡流会产生一个反向磁场，改变原线圈的阻抗。当试件存在缺陷、几何形状变化或材料特性变异时，涡流路径及磁场会发生畸变，导致线圈阻抗的实部（电阻）和虚部（感抗）发生变化。仪器通过电桥等电路测量并分析这种阻抗变化，从而评估试件状况。

• 仪器类型与应用：

  • 阻抗平面型仪器：

    • 原理：在复平面（X-Y平面）上显示线圈阻抗的矢量变化。缺陷信号以相位和幅度表征，相位与缺陷深度相关，幅度与缺陷大小相关。

    • 应用：适用于实验室、维修车间及高要求的在役检测（如航空航天、核电）。可用于区分缺陷类型、评估缺陷深度，以及进行材料分选和涂层测厚。是多频涡流技术的基础。

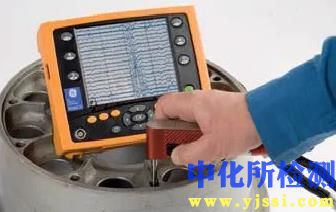

  • 数字式多功能仪器：

    • 原理：以微处理器和数字信号处理技术为核心，集成阻抗平面显示、时基（B扫描）显示和C扫描成像功能。具备多频激励、混频降噪、数据存储与回放、自动报警等功能。

    • 应用：是现代涡流检测的主流设备，广泛应用于各行业的复杂工况，如多通道阵列探头检测管材、飞机结构件扫描成像检测等。

  • 专用型仪器：

    • 原理：针对特定应用（如导电率测量、涂层厚度测量、金属材质分选）优化设计的便携式或台式设备。通常操作简单，直接读数。

    • 应用：用于原材料入库检验、热处理质量监控、涂层工艺质量控制等。

  • 探头（线圈）类型：

    • 按结构分：绝对式（测量单一线圈阻抗）、差分式（比较两个线圈的阻抗差异，对突变缺陷敏感）、自比较式（对缓慢变化不敏感）。

    • 按形式分：放置式（点探头，用于局部精细扫描）、穿过式（用于线材、棒材、管材的快速检测）、内插式（用于管件内壁检测）、阵列探头（由多个线圈组成，可大范围覆盖，提高检测效率）。

  • 辅助设备：磁饱和装置（用于铁磁性材料）、机械扫描装置、自动进给系统、数据记录与分析软件等。
