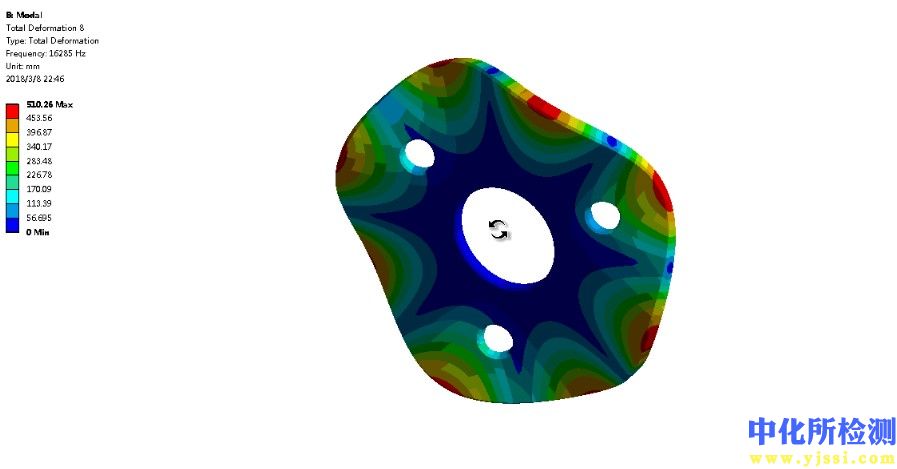

动态模态测试是通过激励结构并测量其响应,识别结构动力特性的实验技术,核心目标是获取结构的模态参数:固有频率、阻尼比和振型。这些参数是评估结构动力学性能、验证数值模型、诊断故障及优化设计的基础。
1. 检测项目分类及技术要点
动态模态测试主要依据激励方式分类,技术要点各异。
1.1 实验模态分析
-
定义:在可控实验室环境下,对已知边界条件的试件进行测试。
-
技术要点:
-
激励方式:
-
力锤激励:使用装配力传感器的冲击锤进行瞬态激励。关键在于选择合适的锤头材质(钢、铝、橡胶、塑料)以控制激励频宽,确保能量覆盖感兴趣频段。通常适用于中小型、轻型结构。
-
激振器激励:使用电动或液压激振器通过顶杆施加可控的稳态或瞬态激励。常用信号类型包括:
-
正弦扫频:高信噪比,可精确识别非线性,但耗时。
-
随机激励:宽带激励,效率高,需多次平均以抑制噪声,可能产生泄漏误差,需加窗处理。
-
猝发随机:结合随机激励与瞬态激励优点,在信号末段归零,避免泄漏。
-
伪随机:周期性随机信号,可完全避免泄漏。
-
-
-
测量技术:采用多参考点测试法,固定激励点(或多个点),利用加速度传感器阵列移动测量各点响应,或采用扫描式激光测振仪进行非接触全场测量。
-
参数识别:主要采用频域法,如基于实测频响函数(FRF)集合的多参考点最小二乘复频域法(PolyMAX / p-LSCF)。该方法在稳定图中清晰呈现全局和局部模态,抗噪性强,识别成功率高。
-
1.2 运行模态分析
-
定义:仅利用结构在环境或工作载荷(风、水流、交通、人致激励等)下的响应信号进行识别,无需测量输入力。
-
技术要点:
-
数据驱动:假定输入为白噪声,直接利用输出响应数据。
-
分析方法:
-
时域法:随机子空间识别法(SSI)是主流技术,尤其适用于处理多通道响应数据,能提供清晰的稳定图并准确识别密集模态和阻尼。包括数据驱动(SSI-DATA)和协方差驱动(SSI-COV)两种实现方式。
-
频域法:基于响应信号的功率谱密度(PSD)进行识别,如峰值拾取法(简单但难以区分密集模态)、频域分解法(FDD)及其增强版EFDD,后者可估算阻尼比。
-
-
布点策略:需根据预期振型合理布置传感器阵列,考虑空间分辨率、参考点选择及数据同步。
-
1.3 工作模态分析
-
定义:特指在结构承受明确的工作载荷(如旋转机械的运行载荷)下的OMA,更关注载荷对模态参数的调谐效应。
-
技术要点:需考虑载荷与模态的耦合效应,识别可能随载荷水平变化的非线性模态特性。
2. 各行业检测范围的具体要求
2.1 航空航天
-
范围:飞机整机、机翼、机身段、发动机叶片、卫星结构、航天器整流罩等。
-
要求:
-
高精度与高密度:要求极高的模态密度分辨率和参数识别精度,以验证颤振边界。
-
轻量化测试:传感器附加质量影响显著,需采用微型传感器或非接触光学测量(如扫描激光多普勒测振仪)。
-
环境模拟:常在真空、热循环等模拟环境下测试。
-
标准:遵循ISO 7626、NASA-HDBK-7008等。
-
2.2 土木工程
-
范围:大型桥梁、大跨度空间结构、高层建筑、水坝、海洋平台、输电线塔等。
-
要求:
-
超大型结构测试:以运行模态分析为主,激励依赖环境激励。
-
长期健康监测:通常部署固定传感器网络进行连续或定期监测,识别频率、阻尼、振型的变化以评估损伤。
-
低频高阻尼:关注频率常低于10 Hz,阻尼比可能较高,要求系统具备极低的低频噪声和足够的动态范围。
-
GPS时间同步:分布式传感器网络需高精度时间同步(如PTP或GPS时钟)。
-
2.3 汽车工业
-
范围:白车身、底盘、整车、发动机部件、排气系统、内饰件等。
-
要求:
-
组合边界条件:测试常在自由-自由状态(通过空气弹簧支撑)、实际悬置状态或台架状态下进行。
-
中频段密集模态:关注频率范围通常在0-200 Hz(整车)至数千Hz(部件),模态密集。
-
高效率测试:采用多激振器多输入多输出(MIMO)激振技术和大量传感器,以快速获取高空间分辨率的FRF矩阵。
-
2.4 机械与能源
-
范围:涡轮发电机转子、风力发电机组(叶片、机舱、塔筒)、机床、大型旋转机械。
-
要求:
-
旋转部件测试:需采用滑环或遥测技术获取旋转状态下的模态,或进行静止状态下的“坎贝尔图”分析预测。
-
运行工况监测:对于风电叶片等,要求在旋转和载荷耦合下进行工作模态分析,识别边缘wise与flapwise振型。
-
高可靠性:用于故障诊断时,需在恶劣工业环境中长期稳定工作。
-
3. 检测仪器的原理和应用
3.1 激励设备
-
力锤:
-
原理:依据牛顿第二定律,通过内置压电式力传感器测量冲击力。激励频宽由锤头硬度(刚度)和质量决定。
-
应用:适用于实验室环境下中小型结构的快速初步测试和局部模态测试。
-
-
激振器系统:
-
原理:电动式基于载流导体在磁场中受洛伦兹力原理;液压式通过伺服阀控制液压力。配合功率放大器、信号发生器及控制系统。
-
应用:提供精确可控的激励,用于高精度EMA,尤其是MIMO测试,适用于从轻质部件到整车的各类结构。
-
3.2 传感与测量设备
-
压电式加速度传感器:
-
原理:利用压电晶体(如石英、陶瓷)的压电效应,将机械振动转换为电荷信号。主要有电荷输出型和内置集成电路压电(IEPE)型。
-
应用:最广泛的振动传感器。IEPE型因抗干扰能力强、使用简便成为主流。选择需考虑灵敏度、质量、频率范围和测量量程。
-
-
激光多普勒测振仪:
-
原理:基于光学多普勒效应,激光束照射到振动表面,反射光频率与振动速度成正比,通过干涉仪解调获得速度信号。
-
应用:非接触测量,无附加质量影响,适用于轻质、高温或旋转物体。单点式用于定点测量;扫描式(SLDV)可自动扫描测量点阵,获得高分辨率全场振型,是模态测试的重要工具。
-
-
应变片:
-
原理:基于金属或半导体材料的应变电阻效应。
-
应用:直接测量局部动态应变,用于识别应变模态,在疲劳和局部损伤评估中补充加速度数据。
-
3.3 数据采集与分析系统
-
数据采集前端:
-
原理:同步采集多通道模拟信号,进行抗混叠滤波、放大、模数转换。核心指标包括通道数、同步精度、采样率、动态范围(常需高于120 dB)、抗混叠滤波器性能。
-
应用:确保所有测量点信号的时间相位一致性,是获取高质量FRF或响应数据的基础。
-
-
模态分析软件:
-
原理:集成信号处理、FRF估计、模态参数识别(曲线拟合)、振型动画与模型验证等功能模块。采用如PolyMAX、SSI等核心算法。
-
应用:将测试数据转化为模态参数,并通过模态置信准则(如MAC)验证振型正交性,与有限元模型进行相关性分析。
-
