衰减曲线测试技术内容

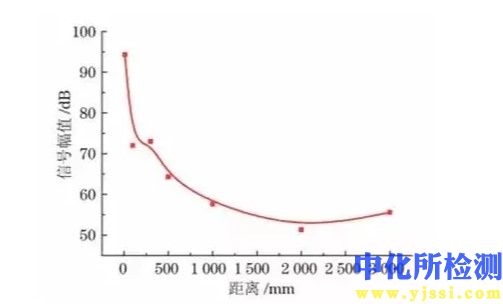

衰减曲线测试是一种通过分析压力或流量等参数随时间衰减的规律，来评估系统动态特性、诊断故障或测量关键参数的工业测试方法。其核心是通过施加一个瞬时扰动（如快速关闭阀门），记录系统响应参数的衰减过程，并利用数学模型进行分析。

1. 检测项目分类及技术要点

衰减曲线测试主要分为以下几类，各类别的技术要点如下：

1.1 压力衰减测试

• 原理： 对密闭系统加压或抽真空至预定压力，然后隔离压力源，高精度记录系统内部压力随时间下降的曲线。

• 技术要点：

  • 系统密封性： 必须确保测试阀门、接头等完全密封，任何微小泄漏都会导致曲线失真。

  • 温度稳定性： 压力衰减对温度极其敏感。测试必须在热平衡状态下进行，或同步监测温度并进行补偿校正（通常依据理想气体状态方程）。

  • 数据采集： 需使用高分辨率、高稳定性的压力传感器（如0.05%FS精度）和高速数据采集系统，初始衰减阶段的采样频率应足够高。

  • 曲线分析： 通过对数坐标或曲线拟合，计算衰减时间常数或泄漏率。拟合模型需考虑系统容积、气体性质（可压缩性）等因素。

1.2 流量衰减测试

• 原理： 在流体输送系统中，通过快速改变阀门开度或泵的转速，产生一个流量阶跃扰动，记录流量恢复到新稳态值的衰减曲线。

• 技术要点：

  • 扰动生成： 扰动必须足够快且可重复，以确保初始条件的确定性。常用快速动作阀门或变频器。

  • 流量测量： 需使用动态响应性能好的流量计（如涡轮、涡街或科里奥利质量流量计），避免传感器本身的响应滞后影响曲线真实性。

  • 系统惯性： 管道内流体的惯性是影响衰减曲线形状的关键因素。分析时需考虑流体密度、管道长度和直径。

  • 分析应用： 用于评估控制阀的响应特性、泵的惰走时间、管网的水力特性或计算系统的时间常数。

1.3 振荡衰减测试

• 原理： 在具有谐振特性的系统（如电力系统、机械结构、化工反应器）中，施加一个瞬时激励使其产生自由振荡，记录振荡幅度随时间的衰减曲线。

• 技术要点：

  • 激励方式： 可以是瞬时力、电流脉冲或浓度的阶跃变化。激励需尽可能短，以激发系统的自然模态。

  • 阻尼测量： 衰减曲线的包络线呈指数衰减。通过测量连续峰值比，可精确计算系统的阻尼比（ζ），公式为：ζ = δ / √(4π² + δ²)，其中δ为对数衰减率δ = ln(A_n / A_{n+1})。

  • 模态识别： 复杂的衰减曲线可能包含多个频率分量，需通过傅里叶变换（FFT）进行模态分析，识别各阶固有频率及其阻尼。

  • 环境干扰： 需隔离外部振动或噪声干扰，确保测得的是系统的真实自由衰减响应。

2. 各行业检测范围的具体要求

2.1 石油与天然气行业

• 井筒测试与完井： 进行压力恢复测试或压力降落测试。通过分析关井后井底压力衰减曲线，利用霍纳法、双对数曲线拟合等方法，计算地层渗透率、表皮系数和原始地层压力。要求压力计精度高（通常±0.025%FS），测试时间从数小时到数十天不等。

• 管道与设备密封性测试： 根据ASME PCC-2、API 570等标准，对新敷设或维修后的管道、压力容器进行压力衰减检漏。测试压力通常为设计压力的1.1-1.5倍，保压时间不少于10分钟，允许的压力衰减率有严格规定（如每小时不超过0.5%）。

2.2 汽车制造业

• 发动机与燃油系统测试： 对燃油导轨、蒸发排放系统（EVAP）进行压力衰减测试，以检测微观泄漏。例如，EVAP系统测试通常施加约3.5-4kPa的正压或负压，监测压力在指定时间（如2分钟）内的变化，泄漏判定标准极为严格（通常要求低于0.02mm口径的等效泄漏）。

• 安全气囊系统： 测试气体发生器的密封性，采用高精度氦质谱检漏仪进行衰减测试，灵敏度需达到10⁻⁶至10⁻⁸ mbar·L/s量级。

2.3 电力系统（尤其是电网）

• 频率衰减测试： 在电网遭遇大扰动（如切机、切负荷）后，记录系统频率的动态衰减过程，用于评估电网的惯性时间常数和一次调频性能。要求PMU（同步相量测量单元）数据精度高、时间同步（基于GPS），采样率通常为50/60Hz或更高。

• 次同步振荡分析： 通过分析故障切除后电流或功率振荡的衰减曲线，识别是否存在负阻尼的次同步振荡模式，防止损坏汽轮发电机组轴系。

2.4 半导体与电子行业

• 真空腔室与管路检漏： 对CVD、PVD等设备的真空腔体进行压力上升测试。将腔体抽至高真空（如10⁻⁶ Pa）后关闭泵阀，记录压力随时间上升的曲线。通过分析曲线斜率计算泄漏率，要求极高，通常低于10⁻⁹ Pa·m³/s。

• 封装气密性测试： 对芯片封装进行氦质谱衰减检漏，确保其达到指定的气密封装等级（如MIL-STD-883）。

2.5 生物医药与医疗器械

• 包装完整性测试： 对注射剂瓶、输液袋等无菌包装进行真空衰减或压力衰减测试（符合ASTM F2338标准）。将样品置于测试腔中，抽真空后监测压力的微小上升，或加压后监测衰减，以检测微米级泄漏。

• 呼吸回路与麻醉设备： 定期进行压力保持测试，在设定压力下（如30cmH₂O），观察压力衰减是否在预定时间内（如30秒）超过允许阈值（如下降不超过2cmH₂O），以确保患者安全。

3. 检测仪器的原理和应用

3.1 核心传感器

• 高精度压力传感器/变送器：

  • 原理： 主要有压阻式、电容式、硅谐振式等。将被测压力转换为电信号。用于衰减测试的传感器需具备卓越的长期稳定性、低零点漂移和高分辨率。

  • 应用： 是所有压力衰减测试的核心。在油气井测试中使用井下石英压力计；在精密检漏中使用差压传感器，对比测试件与参考件的压力差，以消除温度影响。

• 动态流量计：

  • 原理： 如涡轮流量计（流体推动涡轮旋转，频率与流速成正比）、科里奥利质量流量计（利用流体流经振动管产生的科氏效应测量质量流量）。

  • 应用： 用于记录流量衰减曲线，评估阀门、泵的动态特性，或进行水锤分析。

• 加速度计与振动传感器：

  • 原理： 压电式或MEMS式，将振动加速度转换为电荷或电压信号。

  • 应用： 用于机械结构的振荡衰减测试，测量结构阻尼和模态参数。

3.2 数据采集与分析系统

• 高速数据采集卡/记录仪：

  • 原理： 以高采样率（从kHz到MHz）将传感器模拟信号数字化。关键指标包括分辨率（16-24位）、采样率和通道数。

  • 应用： 完整、无失真地捕获快速衰减的瞬态过程。

• 专用分析软件：

  • 功能： 具备实时曲线显示、数据滤波（去除噪声）、曲线拟合（如指数、多项式拟合）、自动计算衰减常数、时间常数、阻尼比、泄漏率等功能，并可生成标准报告。

  • 应用： 将原始衰减数据转化为工程参数，是实现测试价值的关键环节。

3.3 专用测试仪器

• 氦质谱检漏仪：

  • 原理： 利用磁偏转质谱仪选择性检测氦气（He⁺）离子流。测试时，在测试件外侧施加氦气，若有泄漏，氦气进入检漏仪被检测，其信号强度与泄漏率成正比。

  • 应用： 执行最灵敏的真空衰减法或吸枪法检漏，是要求极高的气密性测试的金标准。

• 过程校验仪/压力标准器：

  • 原理： 内置高精度压力发生和测量模块，提供稳定可控的压力源并同时进行高精度测量。

  • 应用： 用于现场校准衰减测试中的压力传感器，确保整个测量链的精度和溯源。
