沉降率测试技术内容

1. 检测项目分类及技术要点

沉降率测试通常指通过测量颗粒在悬浮液中因重力作用而下沉的速度，来评估样品分散稳定性、颗粒粒径分布或表征悬浮体系性质的技术。主要分为静态沉降和动态沉降分析。

1.1 静态沉降测试

• 技术要点：

  • 重力沉降法：基于斯托克斯定律，在恒温、无对流干扰条件下，测量颗粒的终端沉降速度。适用于粒径范围通常为 2 μm 至 100 μm。

  • 关键参数：悬浮液浓度（通常较低，以避免颗粒间相互作用）、分散介质粘度与密度、测量温度（控制精度需达 ±0.5°C）。

  • 测量方法：包括重量法（沉降天平）、光透射法（X射线或可见光）、移液管法、比重计法等。需记录沉降界面高度或浓度随时间的连续变化曲线。

1.2 动态（离心）沉降测试

• 技术要点：

  • 原理：通过离心力加速沉降过程，扩展测量范围至亚微米级（0.01 μm 至 5 μm）。

  • 斯托克斯定律修正：将重力加速度替换为离心加速度。需精确控制离心转速（RPM）和转子半径。

  • 关键技术：需确保颗粒在离心过程中保持稳定的层流状态，防止对流和扩散影响。常与光散射或X射线探测技术联用。

1.3 技术要点总结

• 样品制备：确保颗粒完全、稳定地分散在介质中，是测试成功的关键。需根据颗粒性质选择合适的分散剂和超声处理工艺。

• 介质选择：介质应对颗粒惰性，其粘度、密度需精确已知。常用介质包括水、乙醇、甘油、环己醇等。

• 温度控制：粘度对温度敏感，必须使用恒温浴槽，保持温度波动小于 ±0.5°C。

• 定律适用范围：斯托克斯定律适用于球形、刚性、光滑颗粒在无限稀释、层流状态下的自由沉降。对于非球形或高浓度体系，结果需谨慎解读或进行模型修正。

2. 各行业检测范围的具体要求

2.1 建筑材料与土木工程

• 检测对象：水泥、粉煤灰、土壤、骨料。

• 具体要求：

  • 水泥净浆沉降稳定性：测试新拌水泥浆体的泌水率和体积稳定性，评估外加剂效果。

  • 土壤颗粒分析：采用移液管法或密度计法，依据 ASTM D7928 或 GB/T 50123 标准，测定粘粒、粉粒的粒径分布，用于土工分类。

  • 要求：土壤样品需经过分散处理（如加入六偏磷酸钠），去除有机质和可溶盐。

2.2 矿业与陶瓷工业

• 检测对象：矿物粉末（如碳酸钙、高岭土、石英粉）、陶瓷浆料。

• 具体要求：

  • 粒径分布分析：是控制原料质量的核心指标。通常采用沉降天平或光沉降法。

  • 浆料稳定性评估：测量浓悬浮液（固含量可达70%）的沉降速度与最终沉降体积，优化防沉剂配方，防止生产及储存过程中出现硬沉淀。

  • 标准：常遵循 ISO 13317（重力液体沉降法）系列标准。

2.3 涂料与油墨工业

• 检测对象：油漆、颜料浆、印刷油墨。

• 具体要求：

  • 防沉性测试：模拟储存条件，测量在一定时间（如24小时、30天）后，沉淀物体积或清液层高度，依据 ASTM D869（涂料沉淀评估）或 ASTM D1830（油墨分散稳定性）。

  • 颜料分散质量：通过离心沉降分析评估初级粒子与团聚体的分布，关联产品着色力、光泽度。

2.4 制药与食品工业

• 检测对象：混悬剂、乳剂、果汁、酱料。

• 具体要求：

  • 悬浮液稳定性：是混悬剂的关键质量属性（CQA）。在加速稳定性研究中，通过测量沉降速度、沉降物体积和再分散性，评估货架期。

  • 法规符合性：需在 GMP 环境下进行，方法需经过验证。常参照 USP <1> 通用章节中的相关指南。

  • 食品口感与外观：测定颗粒沉降或油相上浮速度，影响产品质构与货架外观。

2.5 环境监测

• 检测对象：河流湖泊泥沙、工业废水中的悬浮固体。

• 具体要求：

  • 污泥体积指数（SVI）：是活性污泥法处理污水中的重要操作参数。测量在1000 mL量筒中，30分钟沉降后的污泥体积。

  • 悬浮固体浓度（SS）：通过过滤称重法测定，沉降测试作为辅助手段评估其沉降特性。

3. 检测仪器的原理和应用

3.1 沉降天平（比重天平）

• 原理：在沉降容器底部放置一个精密天平盘，连续记录沉降累积质量随时间的变化，直接得到累积质量分布曲线。

• 应用：用于建筑材料、陶瓷原料等的粒径分析。测量范围较宽，但对超细颗粒测量时间过长。

3.2 光透射沉降仪（包括X射线沉降仪）

• 原理：在沉降池的固定高度处，使用一束平行光（或X射线）水平穿过悬浮液。根据朗伯-比尔定律，透光强度的变化与该高度处的颗粒浓度成正比。通过扫描不同高度或固定高度监测透光率随时间变化，反算粒径分布。

  • 可见光：适用于浓度较低、粒径大于约 1 μm 的样品。

  • X射线：适用于高密度、不透明或彩色颗粒（如金属粉、陶瓷粉），且对介质无吸收，可实现更高浓度测量。

• 应用：广泛应用于各种粉体材料的快速粒径分析，是实验室主流仪器之一。

3.3 离心沉降仪

• 原理：将样品置于高速旋转的圆盘或样品池中。在强大离心力作用下，颗粒沿径向向外加速沉降。通过安装在特定半径处的光探测器（可见光或X射线）监测浓度变化，结合转速、时间、半径，通过斯托克斯定律计算粒径。

• 应用：专用于亚微米颗粒（如纳米材料、陶瓷粉体、高级颜料）的粒径分布分析。测量速度快，分辨率高。

3.4 简易沉降柱与量筒

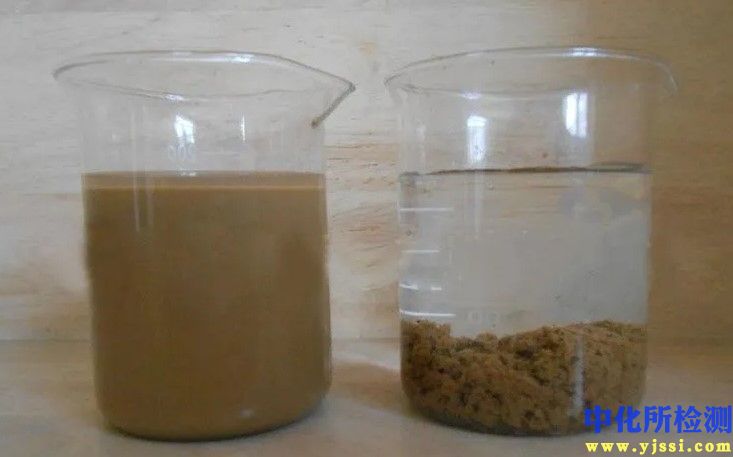

• 原理：直接观察和记录悬浮液沉降界面高度随时间的变化。

• 应用：用于浆料稳定性、絮凝效果、SVI等的快速、半定量评估。成本低，操作简便，在工业现场质量控制中广泛使用。

3.5 仪器选择与数据准确性
仪器的选择取决于待测样品的粒径范围、浓度、材料性质及所需精度。所有仪器在使用前均需用标准物质（如单分散乳胶球）进行校准。数据分析软件基于相应的物理模型（如斯托克斯定律）将原始光学或重量数据转换为粒径分布报告，包括D10， D50（中位径）， D90等特征参数。
