Zeta电位测试技术详述

1. 检测项目分类及技术要点

Zeta电位是表征胶体分散体系稳定性的关键指标，指分散介质中带电颗粒的滑动面与本体溶液之间的电势差。其单位为毫伏（mV）。

主要检测项目分类：

• 常规Zeta电位测量： 在特定pH、离子强度、溶剂条件下测量颗粒的平均Zeta电位值。这是最基础的测量。

• Zeta电位-pH滴定： 通过连续添加酸或碱，测量Zeta电位随体系pH值的变化。用于确定颗粒的等电点（IEP，即Zeta电位为0时的pH值），是判断颗粒表面电荷性质（正电、负电）及官能团的关键实验。

• Zeta电位-电解质浓度依赖性研究： 通过改变电解质（如NaCl、CaCl₂）的浓度，研究Zeta电位的变化。用于评估电解质对分散稳定性的影响，特别是根据经典DLVO理论分析静电稳定机制。

• Zeta电位-温度依赖性研究： 考察温度变化对Zeta电位的影响，对于研究温度敏感型材料（如某些聚合物、生物分子）至关重要。

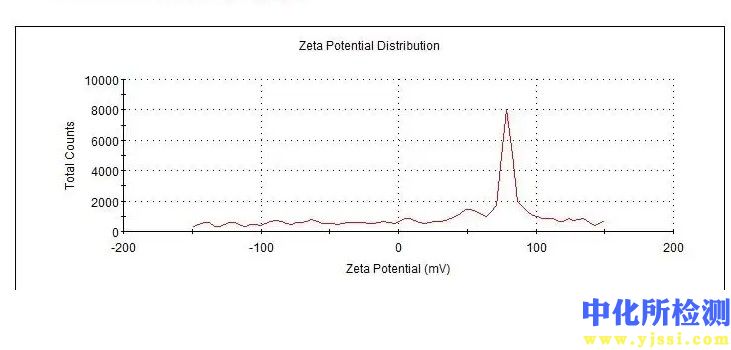

• Zeta电位分布分析： 不仅报告平均值，还提供电位分布的宽度和多峰信息，用于评估多组分或非均一样品的复杂性。

核心技术要点：

• 样品制备： 样品必须充分分散但不过度稀释，避免引入气泡。典型浓度范围为0.1-1 mg/mL（固体），需通过预实验确定最佳遮光度。电解质浓度通常需低于10⁻² M，以防电泳滴度与Zeta电位转换失真。

• 测量参数设置：

  • 分散介质性质： 准确输入介质的粘度、折射率及介电常数，这些参数直接影响亨利（Henry）函数和Smoluchowski或Hückel公式的选择，是计算准确性的基础。

  • 电场强度： 需优化电压，保证足够的电泳速度信号，同时避免因焦耳热引起对流干扰。通常仪器会通过测量电流来自动优化电压。

  • 温度平衡与控制： 必须确保样品池温度完全平衡并稳定（如25.0±0.1°C），温度波动会显著影响介质粘度和测量重复性。

• 测量与数据分析： 每个样品需进行多次测量（通常≥3次，每次包含数十次子运行）以获取统计可靠的结果。需检查相位图的光谱质量，相关系数（如PALS激光多普勒电泳技术中的相关函数）应高于设定阈值（通常>0.8），数据方为有效。对于多峰分布，需谨慎解释。

2. 各行业检测范围的具体要求

• 制药与生物医药：

  • 脂质体、纳米药物递送系统： Zeta电位影响其在血液循环中的滞留时间（隐形效应）及细胞摄取效率。通常要求|Zeta电位| > ±30 mV可提供良好的静电稳定；通过PEG化修饰可使其接近中性以延长循环时间。

  • 蛋白质、抗体稳定性： Zeta电位-pH滴定用于确定蛋白的等电点，远离pI的pH条件可提高溶解度与稳定性。是制剂开发中的关键参数。

  • 病毒载体与疫苗： 评估病毒颗粒的表面电荷，与其细胞吸附、入侵能力相关，也是纯化工艺（如离子交换色谱）开发的重要依据。

• 纳米材料与化工：

  • 金属/氧化物纳米颗粒（如TiO₂， SiO₂， Ag NPs）： Zeta电位是防止团聚、确保胶体稳定的核心指标。要求绝对值大于±30 mV（在水中）通常认为体系稳定。等电点测量用于指导表面修饰（如硅烷化、聚合物包覆）。

  • 陶瓷浆料： 在注浆成型等工艺中，通过调节pH或分散剂使Zeta电位绝对值最大化（通常> ±40 mV），以实现高固体含量、低粘度的浆料，获得高密度素坯。

  • 乳液与涂料： 用于评估乳化剂、分散剂的效果。化妆品乳液、油漆等体系需维持一定的Zeta电位以确保长期储存稳定，防止分层或沉降。

• 环境与水处理：

  • 水处理絮凝过程监控： 通过测量胶体污染物或絮凝剂（如铝盐、铁盐）的Zeta电位，确定最佳投药量。当Zeta电位接近0时，脱稳最完全，絮凝效果最佳。

  • 膜技术与过滤： 表征分离膜表面的荷电性，其对带电污染物的吸附、膜污染倾向及分离选择性有决定性影响。

• 地质与能源：

  • 提高石油采收率（EOR）： 研究驱替液（如表面活性剂、纳米流体）与岩石孔隙表面的电荷相互作用，优化配方以降低界面张力、改变润湿性。

  • 矿物浮选： 通过调节捕收剂和pH值，改变目标矿物与脉石矿物的Zeta电位差异，实现选择性分离。

• 食品科学：

  • 饮料、酱汁稳定性： 测量蛋白质、多糖胶体颗粒的Zeta电位，预测其在加工、储存过程中因pH、盐度变化导致的絮凝、沉淀风险。

3. 检测仪器的原理和应用

核心原理：激光多普勒电泳法（LDE）与相位分析光散射法（PALS）

1. 电泳现象： 对置于样品池中的分散体系施加一个已知强度的电场（通常数V/cm至百余V/cm），带电颗粒会向相反电极方向移动，此现象称为电泳。

2. 速度测量：

   • 激光多普勒测速： 两束相干激光在样品中相交形成干涉条纹区。移动的颗粒散射光强度会随其穿过明暗条纹的频率（多普勒频移）而周期性变化。该频移与颗粒的电泳速度成正比。这是最主流的技术。

   • PALS技术： 作为一种增强技术，通过分析散射光的相位变化而非频率变化来测量极低电泳速度（如在高电导率样品中），显著提高了测量精度和范围。

3. 从电泳滴度到Zeta电位： 测得电泳滴度μ_e（速度/电场强度）后，通过理论模型换算为Zeta电位（ζ）。最常用的是Smoluchowski近似（适用于κa > 100，即颗粒半径a远大于双电层厚度1/κ，适用于大多数水相电解质溶液）和Hückel近似（适用于κa < 1，适用于非水介质或极低电导率情况）。对于中间情况，采用Henry方程进行修正。

仪器主要组件：

• 激光光源： 通常为固态激光器（如4mW， 633nm He-Ne激光）。

• 样品池与电极系统： 通常为一次性或可清洗的毛细管流动池，内置金或钯电极。要求池体材质（如聚碳酸酯、石英）具有高洁净度和光学均匀性。

• 光学检测系统： 包括透镜、空间滤波器及高性能光电倍增管（PMT）或雪崩光电二极管（APD）探测器。

• 恒温控制系统： 高精度帕尔贴温控系统，控温精度需达±0.1°C。

• 信号处理器与软件： 用于采集、相关运算、数据分析及模型拟合。

应用注意事项：

• 高电导率样品： 高离子强度会压缩双电层，降低电泳信号并产生焦耳热，需使用低电场强度、短测量时间，并优先选用具备PALS技术的仪器。

• 非水介质样品： 必须准确输入介质的粘度、介电常数，并选择正确的亨利函数（通常为Hückel或修正公式）。

• 沉降性样品： 需选择可进行Zeta电位测量的静态或动态多重光散射联用仪器，或在测量前确保样品均匀悬浮。

• 仪器校准： 定期使用标准参比材料（如具有已知Zeta电位值的胶乳颗粒）进行校准和验证，确保数据准确可靠。
