流动速率测试

流动速率测试技术内容

1. 检测项目分类及技术要点
流动速率测试主要分为熔体流动速率（MFR）和熔体体积流动速率（MVR）两大类。MFR指在规定温度和负荷下，10分钟内通过标准口模挤出的熔体质量，单位g/10min；MVR指单位时间内挤出的熔体体积，单位cm³/10min。技术要点包括：

• 温度控制：根据材料标准设定精确温度（通常热塑性塑料为125-350℃），波动范围需≤±0.1℃。

• 负荷选择：标准负荷为2.16 kg，另有5 kg、10 kg等多档位，需根据材料流动性和标准要求选择。

• 口模规格：内径为2.095±0.005 mm，长度为8.000±0.025 mm，需定期清洁防止残留物影响。

• 试样预处理：吸湿性材料（如PA、PET）需在测试前进行干燥，防止水分导致降解或数据偏差。

• 测试流程：预热后加料，压实排除气泡，施加负荷后切取连续挤出段（至少3段）称重，取平均值计算MFR，或通过位移传感器直接测量MVR。

2. 各行业检测范围的具体要求

• 塑料工业：

  • 通用塑料（PE、PP）：常用条件为190℃/2.16 kg（PE）和230℃/2.16 kg（PP），MFR范围0.1-100 g/10min。高流动材料（如薄壁注塑级PP）可能采用更高负荷（5 kg）测试。

  • 工程塑料（PC、PA）：高温条件（如PC：300℃/1.2 kg），需氮气保护防止氧化。PA类需严格干燥至含水量<0.02%。

  • 可降解塑料（PLA）：标准条件为190℃/2.16 kg，测试前干燥处理（55℃真空干燥4小时）。

• 橡胶工业：

  • 门尼粘度测试：模拟加工流动性，测试温度为100-200℃，记录转矩变化，结果以门尼单位（MU）表示。

• 化纤工业：

  • 聚酯切片：测试条件为280℃/2.16 kg，MFR控制范围0.5-1.2 g/10min，直接影响纺丝工艺稳定性。

• 质量控制与研发：

  • 批次一致性检验：MFR偏差需≤±10%（按材料规格）。

  • 共混改性评价：通过MFR变化评估相容剂或填料的影响。

3. 检测仪器的原理和应用

• 测试原理：
  基于毛细管流变原理，模拟材料在剪切力下的流动行为。熔体在恒温、恒负荷下通过标准口模，流动速率与材料分子量、链结构及加工性能相关。计算公式：

  $$\text{MFR} = \frac{600 \times m}{t} \quad (\text{m为切取样段质量，t为切取时间})$$

  MVR通过活塞位移传感器测量，计算为：

  $$\text{MVR} = \frac{427 \times L}{t} \quad (\text{L为活塞位移})$$

  密度可自动换算：$\text{MFR} = \text{MVR} \times \rho$（$\rho$为熔体密度）。

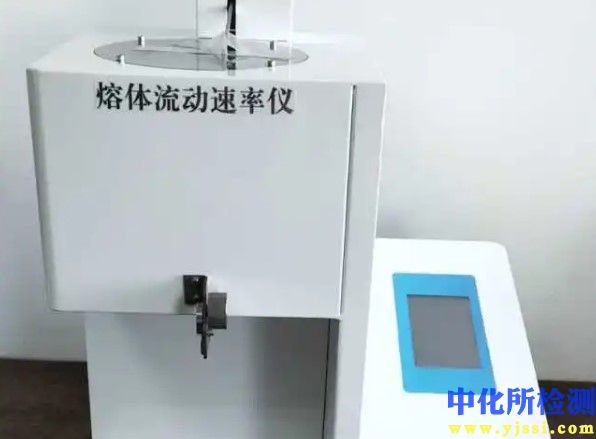

• 仪器构成：

  • 加热炉体：高精度温控系统，升温速率≥5℃/min，均温区波动≤±0.1℃。

  • 料筒与活塞：材料为耐腐蚀硬质合金，料筒内径9.55±0.02 mm。

  • 负荷系统：砝码精度达±0.5%，通过杠杆或直接加载。

  • 数据采集：配备自动切割和称重系统，或非接触式激光测量活塞位移。

• 应用扩展：

  • 高剪切速率测试：通过增加负荷（如21.6 kg）评估材料在高剪切下的行为，模拟注塑等快速加工过程。

  • 流变性能关联：MFR/MVR与零剪切粘度（η₀）存在经验关系，用于初步评估加工窗口。

  • 标准化合规性：遵循ISO 1133、ASTM D1238、GB/T 3682等标准，确保数据可比性。

• 仪器校准：
  使用标准物质（如PTB认证的PE参考料）进行周期性验证，温度传感器和位移传感器需每年溯源至国家标准。
