击穿电压测试详细技术内容

击穿电压测试是一种评估电气绝缘材料或元器件在强电场下耐受能力的破坏性试验，旨在确定材料或结构在发生不可逆击穿前所能承受的最高电压。

1. 检测项目分类及技术要点

击穿电压测试主要分为两类：固体绝缘材料测试和液体绝缘材料测试。

1.1 固体绝缘材料击穿电压测试

• 测试要点：

  • 试样准备：试样应平整、清洁、无缺陷，厚度均匀（通常为0.1-2.0 mm）。需在标准温湿度条件下（如23±2°C， 50±5% RH）进行状态调节。

  • 电极系统：通常采用平行板电极（如IEC 60243-1标准规定的等径电极）或圆柱-平板电极。电极边缘需倒圆角以减少边缘场强畸变。

  • 电压施加方式：

    • 短时（快速）升压法：以恒定速率（如0.5 kV/s, 1.0 kV/s, 2.0 kV/s）升压直至击穿。

    • 步进升压法：初始电压为预计击穿电压的50%，随后按固定步长（如预计值的10%）和时间间隔（如1分钟）逐级升压。

    • 慢速升压法：升压速率较慢，适用于研究击穿时间依赖性。

  • 试验环境：通常在绝缘油（如变压器油）中进行，以防止沿面闪络和冷却试样。也可在空气中进行，但需注意环境湿度和空气条件的影响。

  • 终点判定：试样发生贯穿性电气通道，电流急剧增大或电压骤降时判定为击穿。记录击穿瞬间的电压值（kV）和试样厚度（mm），常以击穿强度（kV/mm）报告结果。

1.2 液体绝缘材料击穿电压测试

• 测试要点：

  • 样品处理：油样需密封避光保存，测试前需静止一段时间以排除气泡。标准杯（如符合IEC 60156或ASTM D877）需清洁干燥。

  • 电极：一般采用球形电极（直径12.5-13 mm）或圆盘形电极（间隙常为2.5 mm），电极间隙需精确校准。

  • 电压施加：工频电压从零开始，以约2 kV/s的速率平滑升压直至击穿。

  • 试验流程：通常进行6次有效击穿测试，取6次结果的算术平均值作为该样品的击穿电压值。每次击穿后需轻微搅拌油样，但不得移动电极，静置至少1分钟后再进行下一次测试。

  • 影响因素控制：严格控制水分、颗粒物、气泡等污染，因其会显著降低击穿电压值。

2. 各行业检测范围的具体要求

不同行业根据其产品应用的电压等级和工况，对击穿电压性能提出了特定标准和要求。

• 电力行业（变压器、电缆、开关设备）：

  • 变压器绝缘油：击穿电压是核心指标。对于新注入的330kV及以上变压器油，要求击穿电压≥60 kV（按GB/T 507或IEC 60156）。运行中油质监测标准稍低，但通常要求≥50 kV（根据电压等级和设备状态）。

  • 固体绝缘（绝缘纸、层压板、环氧浇注件）：不仅测试短时击穿强度，常结合耐压试验（如工频耐受电压1分钟）进行评估。例如，高压开关设备用环氧绝缘件除满足基本的击穿强度外，还需通过局部放电起始和熄灭电压测试。

• 电子电器行业（电容器、半导体封装、线缆绝缘）：

  • 薄膜电容器（如BOPP、PET膜）：要求极高的击穿强度（常>300 kV/mm）。测试时对电极边缘平整度、试样厚度均匀性及洁净度要求极高。

  • 线缆绝缘料（PVC、PE、XLPE）：依据GB/T 1408系列或IEC 60243系列。对中低压电缆，击穿强度是材料筛选的关键；对高压电缆，更关注长期耐电痕和树枝化性能，但短时击穿强度仍是基础。

  • 半导体封装材料：随着器件小型化，对封装绝缘胶、塑封料的击穿强度要求提升，测试时需考虑超薄试样（<100 μm）的制备和测试技术。

• 航空航天与新能源行业：

  • 航空航天线缆与组件：遵循SAE AS4373、MIL-STD等系列标准，测试条件可能包括高低温、湿热预处理，以模拟严苛工况。

  • 新能源汽车（电机绝缘、电池绝缘膜）：

    • 电机绕组绝缘：除常温测试外，需在高温（如180°C）下评估耐电晕和击穿性能，因为逆变器驱动产生高频脉冲电压应力。

    • 电池隔膜：采用特定方法（如金属球-平板电极）在低电压下（如1 kV直流）测试其绝缘电阻和耐穿刺强度，虽非传统击穿，但原理相关。

3. 检测仪器的原理和应用

击穿电压测试仪（耐压测试仪）的核心是高压发生、控制和检测系统。

• 核心原理：

  1. 高压发生器：通过工频试验变压器或高频逆变升压电路产生0-100 kV（或更高）连续可调的交流高压。直流击穿测试则通过整流滤波电路产生直流高压。

  2. 电压控制与调节：由电机驱动调压器或全固态电子调压电路实现升压速率（如0.1-5.0 kV/s）的精确控制。

  3. 击穿检测电路：监测流过试样的电流。当电流超过预设的击穿判定阈值（可设定，如10 mA）时，继电器瞬间切断高压，并锁定击穿电压值。

  4. 安全保护系统：包括试验舱门联锁、过流保护、接地保护、紧急制动等，确保操作安全。

• 仪器关键组件与应用：

  • 测试电极：根据标准（如IEC、ASTM、GB）配置不同形状尺寸的电极，是影响测试结果准确性的关键部件。

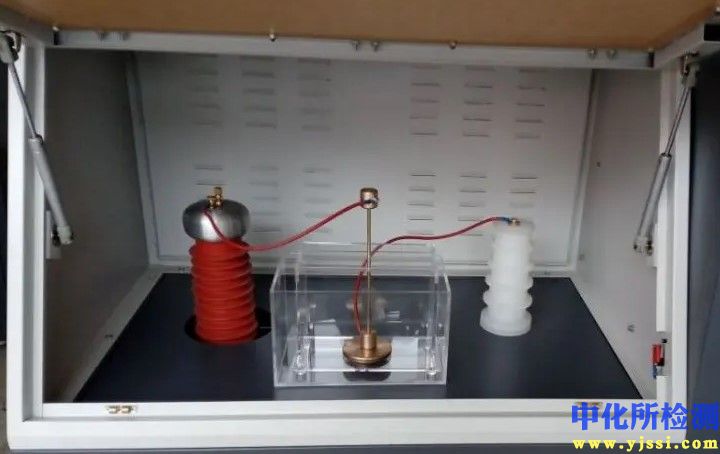

  • 试验箱体：提供绝缘油槽或安全的测试空间，具备良好的屏蔽和排气设计。

  • 数据采集系统：现代仪器集成计算机控制，可自动升压、记录击穿电压/电流曲线、计算平均值和标准差、生成测试报告。

  • 扩展功能：

    • 温度环境箱：用于测试材料在不同温度下的击穿特性。

    • 耐电弧和电痕化测试附件：用于评估材料表面在高电场下的抗劣化能力。

    • 局部放电检测系统：与击穿测试联用，研究局部放电活动与最终击穿的关联。

测试时必须严格遵循相关安全规范（如IEC 61010），确保接地可靠，并在测试后对试样和电极进行充分放电。
