热机械疲劳测试技术内容

热机械疲劳（Thermo-Mechanical Fatigue, TMF）是评估材料在温度循环与机械应力循环同时作用下的失效行为的齐全测试技术。它比传统的等温疲劳测试更能真实地模拟如航空发动机涡轮叶片、燃气轮机部件、汽车排气系统等在实际服役中经历的复杂载荷工况。TMF的核心在于控制温度与机械应变（或应力）之间的相位关系，以再现关键的热-力耦合效应。

1. 检测项目分类及技术要点

TMF测试主要根据温度（T）与机械应变（ε_mech）之间的相位角进行分类，不同相位模拟不同的服役条件。主要测试类型包括：

• 同相疲劳：温度与机械应变同步达到峰值。即温度最高时，拉伸机械应变也最大。模拟因热膨胀受限而产生的应力，重点考察高温氧化与拉伸应力的协同损伤。

  • 技术要点：控制高温段的拉伸保时，以评估蠕变-疲劳交互作用；监测表面氧化与裂纹萌生。

• 反相疲劳：温度最高时，机械应变达到最大压应变。模拟部件表面在加热时受约束而产生压应力，冷却时产生拉应力的工况。

  • 技术要点：重点考察裂纹在较低温度、但高拉应力下的萌生与扩展行为；控制低温段的应变率。

• 90°或270°相位差疲劳：温度与机械应变变化存在四分之一周期的相位差。用于模拟温度梯度移动或旋转部件（如涡轮盘）的特定位置经历的热-力路径。

  • 技术要点：实现温度与应变波形的高精度同步控制；数据分析需关注滞回能的变化。

• 等温疲劳：作为对比基准，在恒定的高温下进行机械应变循环。

  • 技术要点：需在多个特征温度下进行，以建立温度对材料性能的独立影响。

• 非比例多轴TMF：在多轴加载条件下叠加温度循环，是最复杂的TMF形式。

  • 技术要点：需使用多轴TMF试验机，精确控制多个通道的载荷与温度；数据分析聚焦于临界平面上的应力-应变响应。

通用技术要点：

1. 试样设计：通常采用标距段均匀的圆棒或板状试样，需保证标距段内温度场高度均匀。

2. 温度控制与测量：使用高频感应加热或辐射加热炉，配合直接焊接在试样标距段的热电偶（通常为K型或S型）进行闭环控制，温度梯度需控制在±5°C以内。

3. 应变控制与测量：采用水冷式夹头或夹具隔离热传导至载荷传感器。使用高温引伸计（通常为接触式刀口引伸计或激光引伸计）直接测量试样标距段的轴向应变，精度需达到±5μm/m。

4. 波形与参数：需精确设定温度循环范围（ΔT）、机械应变范围（Δε_mech）、应变比（R_ε）、相位角（φ）和循环周期。典型温度循环范围为200°C至材料熔化温度的80%以上，应变幅通常在±0.3%至±1.0%之间。

5. 失效判定：通常以最大拉伸应力下降一定比例（如25%）或试样完全分离作为失效判据，记录循环次数（N_f）。

2. 各行业检测范围的具体要求

• 航空航天（发动机热端部件）：

  • 材料：镍基单晶/定向凝固高温合金（如CMSX-4, René N5）、钛合金、齐全涂层系统。

  • 要求：测试温度范围极宽（室温~1100°C以上），模拟从起飞到巡航的复杂飞行谱。重点关注同相和反相TMF，评估蠕变-疲劳-氧化交互作用。需在真空或可控气氛中进行，以模拟高空环境。对数据统计可靠性要求高，通常需要至少6个有效数据点以建立S-N曲线。

• 能源电力（燃气轮机、核电）：

  • 材料：耐热钢（如P91/P92）、镍基合金（如Inconel 617/718）、钴基合金。

  • 要求：强调长寿命（高周/超高周TMF，循环次数可达10^7以上），测试周期长。重点关注在服役温度（如燃气轮机透平叶片约600-900°C）下的性能退化。对蠕变损伤累积和微观组织演化（如析出相粗化）的关联性分析要求深入。

• 汽车工业（排气与动力系统）：

  • 材料：奥氏体不锈钢、铸铁、铝合金、烧结材料。

  • 要求：测试温度相对较低（室温~900°C），但循环频率可能更高，以模拟频繁启停。重点关注排气歧管、涡轮增压器壳体等部件的低周热疲劳。常进行从室温到峰值温度的“热冲击”式TMF测试。成本控制要求较高，试样可能更接近实际部件形状。

• 电子封装与微电子：

  • 材料：焊料合金（如Sn-Ag-Cu）、铜引线、陶瓷基板、硅芯片。

  • 要求：测试温度范围较窄但精确（如-40°C ~ 125°C），应变幅微小（Δε < 0.01%）。关注由于材料间热膨胀系数不匹配导致的界面失效。使用微型试样，需要高分辨率、低载荷的测试系统（如热循环台与数字图像相关技术结合）。

3. 检测仪器的原理和应用

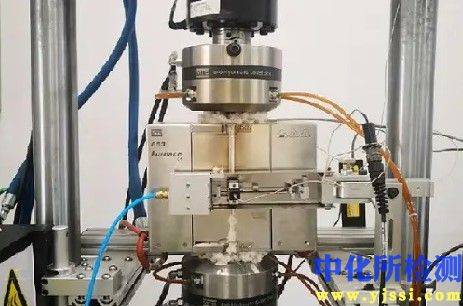

现代TMF测试系统是一个集成度高的复杂系统，核心组成部分如下：

• 加载框架：采用伺服液压或电动伺服作动系统。

  • 伺服液压系统：动态响应快，载荷容量大（可达±250kN以上），适合高频、大载荷的TMF测试，但维护复杂。

  • 电动伺服系统：控制精度高，维护简便，噪音低，适合中小载荷（通常低于±50kN）和长周期稳定测试。

• 加热与温控系统：

  • 高频感应加热：利用交变磁场在试样内产生涡流加热。原理：通过水冷铜线圈施加高频电流（通常10-400 kHz），在导电试样中感应出涡流而产生焦耳热。应用：加热速率极快（可达100°C/s以上），温度稳定性好，特别适用于高温合金的高温段测试。需根据试样尺寸和材料电磁特性精确设计线圈。

  • 辐射加热炉：使用卤素灯或电阻发热体作为热源，通过辐射和对流加热试样。原理：基于黑体辐射定律。应用：温度场均匀，特别适用于低导热材料、板状试样或需要观察试样表面的情况。加热和冷却速率相对较慢。

• 应变测量系统：

  • 高温接触式引伸计：原理：通过陶瓷或耐热合金刀口接触试样标距段，将位移变化传递给外部线性可变差动变压器进行测量。应用：最经典、可靠的方法，测量精度高，但刀口可能对软材料或涂层造成损伤，且高温下需考虑自身热膨胀补偿。

  • 非接触式光学引伸计（如激光、DIC）：原理：激光引伸计通过测量激光束在试样表面标记点反射光的时间差或位置变化来计位移；数字图像相关技术通过追踪试样表面散斑图案的变形计算全场应变。应用：完全无接触，不干扰温度场，适合脆性材料或微小试样。DIC更能提供全场应变分布，但对光学窗口、照明和图像处理要求高。

• 控制系统与数据采集：

  • 原理：采用多通道闭环数字控制器，分别独立控制载荷/应变通道和温度通道，并实现两者之间的精确相位同步。基于设定的波形函数（正弦波、三角波、梯形波或自定义谱）实时计算并输出指令信号。

  • 应用：实时采集载荷、位移、应变、温度等关键参数，绘制应力-应变滞回线、温度-时间曲线等。高级系统具备在线损伤累积计算、安全连锁保护和断样自停机功能。

典型的TMF测试流程包括：试样制备与尺寸精密测量、高温引伸计标定、安装试样与热电偶、设定测试参数并编程、在保护气氛（如氩气）下进行测试、实时监测与数据记录、以及失效后的断口与金相分析以确定失效机理。
