阻力损失检测

阻力损失检测技术内容

阻力损失，指流体在流经管道、设备或特定组件时，因摩擦、湍流、局部障碍等导致的机械能损失，其核心表现为不可恢复的压力降（压差）。准确检测阻力损失对于系统能效评估、设备选型、故障诊断及工艺优化至关重要。

1. 检测项目分类及技术要点

阻力损失检测主要分为沿程阻力损失与局部阻力损失两大类，其技术要点各异。

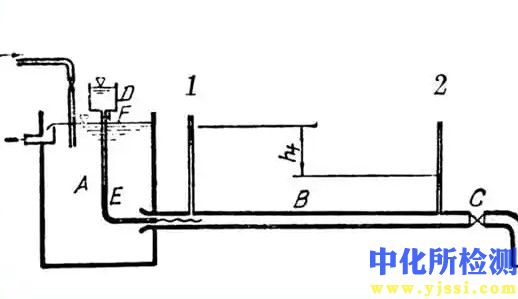

1.1 沿程阻力损失检测

• 定义与对象： 流体在直管段中流动时，由于粘性摩擦产生的均匀压力损失。检测对象为长径比足够大（通常L/D > 50）的均匀直管。

• 技术要点：

  • 流态判定： 必须首先测定或计算雷诺数（Re），区分层流（Re < 2300）与湍流（Re > 4000）状态，因阻力系数计算模型不同。

  • 测点布置： 压力测点必须布置在充分发展的流动区域，距离上游扰动件（弯头、阀门等）至少20-30倍管径，距离下游扰动件至少5-10倍管径，以确保流场稳定。

  • 数据要求： 需同步精确测量管段两端的静压、流体温度（用于密度、粘度修正）、瞬时流量及管道内径、长度、绝对粗糙度等几何参数。根据达西-魏斯巴赫公式 ΔP = f (L/D) (ρv²/2) 进行核算验证。

1.2 局部阻力损失检测

• 定义与对象： 流体流经阀门、弯头、变径管、过滤器、换热器等部件时，因流向或流速突变导致的集中压力损失。

• 技术要点：

  • 一体化测试： 通常将待测部件与上下游足够长的直管段（满足流场稳定要求）作为一个整体测试单元。

  • 测压截面选择： 压力测点应紧靠部件进口与出口，但需避开其流场剧烈紊乱区。对于标准件，遵循相关标准（如ISO、ASME、GB）规定的测点位置。

  • 损失系数确定： 测量得到部件前后的总压差（或静压差，根据标准规定），扣除该段管道的沿程损失后，即为局部阻力损失。通过公式 ΔP_local = K (ρv²/2) 计算局部阻力系数K值。

通用技术要点：

• 流体物性： 必须根据流体类型（气体、液体、多相流）、温度、压力，准确获取或实时测量其密度（ρ）和动力粘度（μ）。

• 测量基准： 明确压力测量是表压还是绝压，所有测点应处于同一基准高度，或对高度差进行静压头修正。

• 不确定度分析： 需对流量、压力、温度、尺寸等测量值进行不确定度评估，最终给出阻力损失值的不确定度范围。

2. 各行业检测范围的具体要求

2.1 暖通空调（HVAC）与建筑行业

• 检测对象： 风管系统（直管段、弯头、三通、变径、风口、过滤器、盘管）、水系统管道、阀门、水泵、冷却塔填料等。

• 标准要求：

  • 风系统： 遵循ASHRAE 41.5， EN 12599等。要求使用皮托管或经过校准的压力传感器在指定测孔进行多点网格法测量风管动压与静压，以计算风速和流量。过滤器检测需在其额定风量下进行初阻力与积尘终阻力测试。

  • 水系统： 遵循ASHRAE 41.6等。要求系统充分排气，保证满管流，并使用配对的高精度压力变送器测量设备或管段两端的压差。

2.2 能源与电力行业

• 检测对象： 锅炉烟气通道（省煤器、空预器、脱硫脱硝塔）、除尘器、汽轮机凝汽器、冷却水系统、燃料输送管道。

• 特殊要求：

  • 高温高压： 检测仪器需耐高温（可达600°C以上）、耐腐蚀（如烟气含SO₂）。常采用水冷式测压管或专用高温压力传感器。

  • 大截面测量： 对于大型烟风道，必须采用网格法等面积法进行多点测量，以获得截面平均压力与流速。

  • 洁净度要求： 测量燃气轮机进气管路等部件时，对检测设备的洁净度和防爆性有极高要求。

2.3 石油化工与过程工业

• 检测对象： 工艺管道、反应器填料床、塔器内部件（塔板、规整填料）、换热器管程/壳程、泵阀、输送管线。

• 特殊要求：

  • 多相流： 气液、气固等多相流动的阻力损失极为复杂，需结合相分率测量进行综合评估。

  • 安全与密封： 在易燃易爆、有毒介质环境中，检测设备需符合ATEX或IECEx等防爆认证，并采用无泄漏的密封连接技术（如锥形密封接头）。

  • 长期监测： 对于催化剂床层、关键过滤器等，需设置在线永久测点，监测阻力变化以预测堵塞情况和安排维护。

2.4 航空航天与汽车工业

• 检测对象： 发动机进气道、燃油管路、液压系统、空气滤清器、散热器、车身气动外形（风洞测试）。

• 特殊要求：

  • 动态响应： 测量瞬态流动（如脉冲流）阻力时，要求压力传感器具有极高的固有频率和响应速度（微秒级）。

  • 微压差测量： 对于低阻力部件，如高效散热器，可能需要测量几十至几百帕的微小压差，要求使用高分辨率微差压变送器，并严格消除环境振动和热漂移影响。

  • 环境模拟： 需在模拟高空低压、极端温度的环境仓内进行测试。

3. 检测仪器的原理和应用

3.1 压力测量仪器

• 液柱式压力计（U型管、斜管微压计）：

  • 原理： 基于流体静力学原理，被测压力与液柱高度差产生的压力相平衡。

  • 应用： 测量低风速风管、洁净室内的微小压差（范围：0.1 Pa ~ 20 kPa），精度高、成本低，但响应慢，不适用于动态或在线测量。

• 电子压力/差压变送器：

  • 原理： 核心传感元件（如硅压阻、电容式、谐振式）感受压力并转换为电信号。差压变送器直接测量两个压力端口的差值。

  • 应用： 工业检测的主流设备。测量范围宽（从几个Pa到几十MPa），精度高（可达±0.075%FS），输出标准信号，便于自动采集与远程监控。关键选择参数包括量程、精度、过载能力、介质兼容性和稳定性。

3.2 流量测量仪器

• 差压式流量计（孔板、文丘里、均速管）：

  • 原理： 基于伯努利方程，通过在管道中安装节流件产生与流量平方成正比的差压。

  • 应用： 在阻力损失测试中，常用于提供系统流量基准。其本身会产生不可恢复的压损（文丘里管较小），需在计算系统总阻力时考虑其位置。

• 超声波流量计：

  • 原理： 基于时差法或多普勒效应，测量流体中超声波的传播速度变化来计算流速。

  • 应用： 外夹式传感器可实现非侵入式测量，尤其适用于已建成的管道系统检测，不引入额外阻力损失。

• 涡轮/涡街流量计：

  • 原理： 利用流体动能驱动涡轮旋转，或使钝体后产生旋涡脱落，其频率与流速成正比。

  • 应用： 提供高精度瞬时流量，常用于实验室标定和性能测试台架。

3.3 辅助与集成设备

• 皮托管：

  • 原理： 通过测量总压孔与静压孔的压力差（即动压）来计算测点流速（v = √(2ΔP/ρ)）。

  • 应用： 风管、烟道等大管道流速标定和流量测量的基准工具。必须与高精度微差压计配合使用，并进行多点测量。

• 压力扫描阀系统：

  • 原理： 通过多通道高速电磁扫描阀，将数十甚至上百个测压点的压力依次切换到一个高精度基准传感器上进行测量。

  • 应用： 用于风洞试验、发动机试验等需要同步测量大量压力点的场合，极大提高测试效率和数据一致性。

• 数据采集系统：

  • 组成： 包括信号调理模块、A/D转换器、计算机及专业软件。

  • 功能： 同步高速采集来自压力、温度、流量等所有传感器的信号，实时显示、记录、处理数据，并可直接计算阻力系数、绘制特性曲线。现代系统支持远程控制和云数据管理。
