双85试验技术内容

双85试验，即恒定温湿度试验，是一种加速可靠性环境测试方法，其核心条件为温度85°C、相对湿度85%RH，并在该条件下持续暴露一定时间（通常为168小时、500小时、1000小时等）。该试验旨在模拟高温高湿的严酷环境，评估产品（特别是电子电工产品、材料、元器件等）的耐湿热综合应力能力，发现由吸湿、扩散、腐蚀、电迁移、应力迁移等机理引发的潜在缺陷。

1. 检测项目分类及技术要点

双85试验并非单一测试项目，而是涵盖一系列失效机理的综合性应力测试。主要检测项目分类及技术要点如下：

1.1 材料性能评估

• 技术要点：评估塑料、橡胶、涂料、粘合剂、复合材料等非金属材料在高温高湿下的性能变化。

• 关键观测指标：

  • 物理性能：外观（变色、起泡、开裂、粉化）、尺寸稳定性（膨胀、变形）、机械强度（抗拉、抗弯强度下降率）、附着力。

  • 化学性能：水解反应、添加剂析出、分子链降解。

  • 绝缘性能：绝缘电阻、介电强度的下降。

1.2 电子元器件与PCB可靠性测试

• 技术要点：考核元器件内部结构、芯片封装、引脚、PCB基材及线路的耐湿热能力。

• 关键失效模式：

  • 腐蚀：金属引线、焊盘、接点的电化学腐蚀。

  • 分层与开裂：塑封料与芯片、引线框架之间因吸湿和热膨胀系数不匹配导致的界面分层（Delamination）或芯片开裂。

  • 枝晶生长：在电场作用下，金属离子迁移形成导电细丝，导致短路。

  • 锡须生长：纯锡镀层在湿热条件下自发生长，引发短路风险。

  • PCB故障：CAF（导电阳极丝）现象、绝缘电阻下降、铜箔腐蚀。

1.3 产品整机环境适应性验证

• 技术要点：评估完整设备或子系统在极限湿热条件下的功能与可靠性。

• 关键考核内容：

  • 功能与性能：在试验过程中及恢复后，设备的基本功能、关键性能参数是否保持在规定范围内。

  • 密封性：对于宣称防尘防水的设备（如户外电子、汽车部件），验证其密封材料与结构在湿热老化后的有效性。

  • 散热与凝露：评估内部是否产生有害凝露，以及散热系统性能是否衰减。

1.4 寿命加速试验与可靠性鉴定

• 技术要点：利用高温高湿条件加速失效发生，用于推算产品在正常使用环境下的使用寿命（MTBF）或进行可靠性鉴定（如THB，温度湿度偏压试验）。

• 关键模型：常应用阿伦尼乌斯模型和Peck模型（或Eyring模型）来关联湿度应力与失效时间。典型加速因子在几十到数百倍不等，具体取决于激活能和湿度敏感系数。

通用技术要点：

• 预处理：试验前样品通常需在标准大气条件下（如25°C/50%RH）稳定，以确保起始状态一致。

• 严酷等级：核心变量是持续时间。常见周期为168h、504h、1000h等，依据产品规格书或相关标准确定。

• 中间检测：对于长周期试验，可能规定在特定时间点取出样品进行功能或电气性能检测（不恢复条件）。

• 恢复与最终检测：试验结束后，样品应在标准恢复条件（通常为GB/T 2424.2规定）下放置1-2小时以上，待凝露消失后，再进行外观、功能和机械性能的全面检测。

2. 各行业检测范围的具体要求

不同行业基于产品应用场景的差异，对双85试验的条件、时长和验收标准有具体化的要求。

2.1 汽车电子与零部件

• 标准依据：ISO 16750-4, IEC 60068-2-66, 各主机厂企业标准（如VW 80000, LV 124, GMW 3172）。

• 具体要求：

  • 等级细分：试验条件可能根据安装位置（如发动机舱、乘客舱、车外）进行细分，温度可能为85°C、95°C甚至110°C，湿度85%RH。

  • 带载模式：通常要求在试验过程中施加不同的电负载（通电、断电、周期性循环），模拟真实工作状态。

  • 时长要求：普遍要求进行1000小时或更长时间（如1500小时）的测试，以验证长期可靠性。

  • 性能要求：试验中及试验后，功能必须完全正常，参数漂移需在允许范围内，且无重大外观缺陷。

2.2 光伏（太阳能）组件

• 标准依据：IEC 61215（地面晶体硅）、IEC 61646（薄膜组件）等。

• 具体要求：

  • 核心测试：双85（DH1000或DH2000）是光伏组件认证的关键测试之一，用于评估长期户外湿热老化影响。

  • 考核重点：封装材料（EVA、POE）的黄变与脱层、背板开裂与脆化、电池片与汇流条腐蚀、接线盒密封失效、最大功率衰减率（通常要求Pmax衰减≤5% after DH1000）。

  • 测试顺序：通常作为序列测试的一部分，在湿热试验前后需进行电性能测试、绝缘耐压测试和外观检查。

2.3 消费电子与家用电器

• 标准依据：IEC 60068-2-78, GB/T 2423.3，以及各类产品安全标准（如IEC 62368-1）。

• 具体要求：

  • 安全导向：重点考核绝缘性能（潮态绝缘电阻、电气强度）在湿热处理后的符合性，防止漏电危险。

  • 适应性验证：对于在浴室、厨房等潮湿环境使用的产品，双85是重要的环境适应性验证项目。

  • 时长：常见为48h、96h或168h，较汽车和光伏领域短。

2.4 LED照明产品

• 标准依据：IESTM-21, LM-80（针对LED光源），以及IESNA LM-79, ENERGY STAR等。

• 具体要求：

  • 光通维持率：在双85条件下测试数千小时，用于预测LED灯具的L70（光通量降至初始70%）寿命。

  • 材料兼容性：考核LED封装硅胶、透镜、驱动器PCB、外壳塑料等在湿热下的性能退化及其对光效、颜色的影响。

2.5 军工与航空航天

• 标准依据：MIL-STD-810G方法507.5, GJB 150.9A等。

• 具体要求：

  • 循环湿热为主：虽也有恒定湿热，但更常用循环湿热试验（在高温高湿和低温高湿间循环，可能包含冷凝），以模拟昼夜温差和结露现象。

  • 严酷性高：验收标准极其严格，任何功能失效或性能超差通常都不被接受。

3. 检测仪器的原理和应用

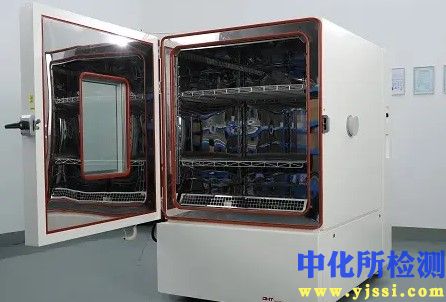

双85试验的核心设备是恒温恒湿试验箱，也称环境应力筛选箱。

3.1 设备结构与工作原理

• 箱体结构：由内胆（通常为不锈钢）、保温层（高密度玻璃棉/聚氨酯）、外壳构成。门配备密封条和电热防结露观察窗。

• 加热系统：通常采用镍铬合金电热丝或翅片式电热管，通过空气循环实现对箱内温度的快速、精确提升和保持。

• 加湿系统：

  • 原理：绝大多数采用锅炉加湿法或浅槽式电极加湿法。将去离子水加热产生纯蒸汽，通过送风系统导入工作室。通过控制加热功率或电极电流来控制蒸汽产生量，从而精确控制湿度。

  • 除湿系统：通常采用机械制冷除湿法。当需要降低湿度时，启动压缩机制冷循环，使蒸发器（位于空气循环风道内）表面温度降至露点以下，流经的空气中的水蒸气冷凝在蒸发器上并被排出。

• 制冷系统：用于实现降温、除湿及控制热负载。采用机械压缩式制冷，通常为复叠式或二元式系统，以满足从高温（85°C）快速降温的需求。

• 控制系统：

  • 核心：采用PLC或专用温湿度控制器，接收来自铂电阻（PT100） 温度传感器和电容式（或干湿球） 湿度传感器的反馈信号。

  • 控制算法：运用PID（比例-积分-微分）控制算法，精确调节加热器、加湿器、制冷压缩机和循环风机的输出，实现温湿度的长期稳定（如温度偏差±0.5°C，湿度偏差±2.0%RH）。

• 安全保护：具备缺水保护、超温保护、过载保护、故障自诊断等功能。

3.2 应用要点

• 仪器选择：需根据样品尺寸、功率（发热量）、测试标准要求的温湿度范围和均匀性（如≤±2°C， ≤±3%RH）来选择合适的箱体容积和机组配置。

• 摆放要求：样品摆放不应阻塞风道，保证空气自由循环。高发热样品需特殊处理，可能需要配备负载箱。

• 用水要求：必须使用电阻率≥500kΩ·cm的去离子水或蒸馏水，以防止水垢堵塞加湿器和影响湿度传感器精度。

• 校准与确认：设备需定期进行校准（依据JJF 1101-2019《环境试验设备温度、湿度参数校准规范》），并在测试前通过空载或负载下的性能确认，确保工作空间内各点温湿度符合测试要求。

• 数据记录：试验过程应连续记录温湿度实际值，作为测试有效性的证据。记录仪自身需经过校准。
