高压加速寿命试验

高压加速寿命试验是一种通过施加远高于正常工作条件的应力（如温度、湿度、电压、压力等），在短时间内激发并评估产品潜在缺陷和失效模式的可靠性强化试验方法。其核心目的是通过加速应力，在试验室内模拟并加速产品在正常使用环境下长期才能暴露的退化过程，从而快速评估其寿命、可靠性及失效机理。

1. 检测项目分类及技术要点

HALT主要围绕多个单应力或复合应力进行，关键项目如下：

1.1 高温加速试验

• 技术要点：通过提高环境温度，加速由热效应引发的失效，如电子元器件性能漂移、绝缘材料老化、润滑剂失效、焊点疲劳等。通常遵循阿伦尼乌斯模型，其加速因子AF可由公式计算：
  AF = exp[(Ea/k) * (1/T_use - 1/T_stress)]
  其中，Ea为失效机理的激活能（eV），k为玻尔兹曼常数，T为绝对温度。

• 关键参数：温度范围（通常从产品最高工作温度向上步进，如+85°C至+150°C或更高）、温变速率（通常>30°C/min）、持续时间。

1.2 低温加速试验

• 技术要点：通过降低环境温度，激发材料脆化、连接器收缩导致的接触不良、液晶显示迟缓、流体凝固等失效。温度循环中的低温阶段也用于诱发因不同材料热膨胀系数不匹配导致的机械应力。

• 关键参数：温度范围（从最低工作温度向下步进，如-40°C至-55°C或更低）、温变速率、驻留时间。

1.3 温度循环与温度冲击试验

• 技术要点：通过在高低温之间快速转换，在产品中产生交变热应力，加速热机械疲劳失效，如焊点裂纹、封装开裂、层压板分层等。温度冲击的温变速率更高（通常>15°C/min），严酷度更强。

• 关键参数：高低温极限、转换时间、循环次数、高低温驻留时间。

1.4 高温高湿试验（稳态及循环）

• 技术要点：

  • 稳态（恒温恒湿，如85°C/85% RH）：主要用于评估吸湿扩散、金属腐蚀、离子迁移、材料水解等长期湿气效应。常用佩克模型描述，加速因子与湿度幂次相关。

  • 循环（温湿度循环，如JEDEC JESD22-A101）：通过冷凝和呼吸效应，更有效地将湿气驱入封装内部，加速分层和腐蚀。

• 关键参数：温度、相对湿度、循环剖面、持续时间。

1.5 高压蒸煮试验

• 技术要点：在饱和蒸汽压力下（如121°C, 100% RH, 2 atm），提供极强的湿气渗透能力，用于快速评估封装密封性、材料抗湿热老化能力。

• 关键参数：压力、温度（对应饱和蒸汽压）、持续时间。

1.6 振动应力试验

• 技术要点：施加随机振动或扫频振动，激发机械结构缺陷，如螺丝松动、虚焊、PCB板谐振断裂、导线磨损等。常与温度应力组合进行复合试验。

• 关键参数：振动频谱（频率范围、PSD功率谱密度）、Grms值、振动轴向、时间。

1.7 复合应力试验

• 技术要点：同步或顺序施加两种及以上应力（如温湿度-振动-电应力），更真实地模拟现场环境并产生协同效应，更快暴露单一应力无法激发的交互作用失效模式。

• 关键参数：各应力的组合方式、时序、量级。

2. 各行业检测范围的具体要求

不同行业因产品使用环境与失效模式不同，其HALT条件存在显著差异。

2.1 半导体与微电子行业

• 范围：芯片、封装器件、MEMS、集成电路。

• 具体要求：

  • 温度：JEDEC标准（如JESD22-A108）规定温度循环通常为-55°C至+125°C或-65°C至+150°C。

  • 温湿度：高温高湿偏压试验（THB, 如85°C/85% RH）和高压蒸煮（PCT, 121°C, 100% RH, 2 atm）是评估可靠性的关键。对于车载电子，可能需满足AEC-Q100要求，包括更严苛的温度等级（如Grade 0: -40°C至+150°C）。

  • 其他：需结合电偏压进行测试，监测参数漂移。

2.2 汽车电子行业

• 范围：ECU、传感器、电池管理系统、动力总成部件。

• 具体要求：

  • 温度：范围极宽，常遵循ISO 16750等标准，高温测试可能高达+125°C（舱内）至+150°C（引擎附近），低温至-40°C甚至-55°C。

  • 温湿度循环：广泛使用，如温度/湿度/气候循环测试，模拟昼夜及季节变化。

  • 振动：要求高，需进行多轴随机振动测试，频谱需模拟路面激励。

  • 复合应力：三综合试验（温度-湿度-振动）是核心要求。

2.3 航空航天与国防工业

• 范围：机载设备、卫星部件、通信系统。

• 具体要求：

  • 极端温度：温度范围极大，如-65°C至+175°C或更极端，温变速率要求高。

  • 低气压：需结合高温进行高空模拟（如MIL-STD-810G方法500.5）。

  • 振动与冲击：要求极其严苛，包括高强度随机振动、爆炸冲击等。

  • 长寿命要求：加速试验需覆盖更长的等效任务寿命。

2.4 消费电子与通信设备

• 范围：手机、基站、路由器、笔记本电脑。

• 具体要求：

  • 温湿度：遵循IEC、ETSI等标准，常用40°C/93% RH（非冷凝）或更严酷条件。

  • 温度循环：JEDEC或Telcordia标准是常见依据，循环次数可能达数百至上千次。

  • 机械应力：包括跌落、弯曲、振动测试，模拟日常使用。

2.5 新能源与储能行业

• 范围：锂离子电池、燃料电池、功率转换器。

• 具体要求：

  • 温度：电池需进行高低温充放电循环测试，评估容量衰减与安全性。

  • 温湿度：高温高湿存储是评估电池SEI膜稳定性和腐蚀的关键。

  • 复合应力：对BMS等进行温度-振动-电负载的综合测试。

3. 检测仪器的原理和应用

3.1 高加速寿命试验箱

• 原理：核心设备为可快速变温的试验箱。采用液氮或机械制冷实现快速降温，通过大功率加热器和高风速（空气或氮气）实现快速升温和均温。箱体具备高隔热性和高强度结构。

• 应用：执行温度循环、温度冲击、高温存储、低温存储等试验。

3.2 温湿度试验箱

• 原理：在温度控制基础上，通过蒸汽发生器、超声波加湿或水喷雾系统精确控制湿度。采用露点法或干湿球法测量湿度。部分型号集成光照、淋雨等功能。

• 应用：执行稳态温湿度、温湿度循环、结露试验等。

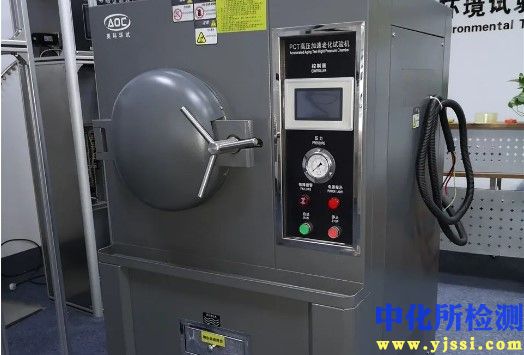

3.3 高压蒸煮试验箱

• 原理：密闭压力容器，通过加热去离子水产生饱和蒸汽，实现对温度、湿度（100% RH）和压力的精确控制。压力通常与温度耦合（遵循饱和蒸汽曲线）。

• 应用：执行高压加速寿命试验，主要用于评估半导体封装、高分子材料、胶粘剂的抗湿热老化性能。

3.4 三综合试验系统

• 原理：将温湿度试验箱与振动台集成。产品置于箱内振动台面上，在受控温湿度环境下同时承受多轴向振动。系统需解决振动传递与温度控制的兼容性。

• 应用：执行温度-湿度-振动复合应力试验，是汽车、航空航天电子可靠性评估的关键设备。

3.5 振动试验系统

• 原理：包括电动或液压振动台、功率放大器、数字控制系统。系统根据设定的频谱（正弦或随机）产生激励力，通过夹具传递至试件。控制系统通过反馈传感器进行闭环控制。

• 应用：执行随机振动、正弦扫频、共振搜寻与驻留等测试，用于激发机械缺陷。

3.6 在线监测与数据采集系统

• 原理：在试验过程中，通过多路数据采集卡、传感器和专用软件，实时监测并记录产品的性能参数（如电压、电流、电阻、信号完整性）及环境参数（温度、湿度、振动值）。

• 应用：实现失效的实时侦测与定位，记录失效发生的确切应力条件和时间，为失效分析提供关键数据。
