熔焊检测技术内容

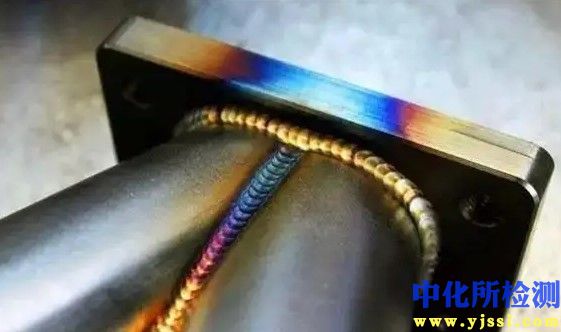

熔焊检测是确保焊接结构完整性、安全性和服役性能的关键环节，其核心在于通过系统化检测手段识别和评估焊缝中可能存在的各类缺陷。

1. 检测项目分类及技术要点

熔焊检测主要分为破坏性检测和无损检测两大类。

1.1 无损检测
在不破坏焊件的前提下，检测表面及内部缺陷。

• 目视检测： 最基础的检测方法。技术要点包括：使用内窥镜、放大镜等辅助工具，依据标准（如AWS D1.1）检查焊缝外观尺寸（余高、宽度、咬边）、表面裂纹、气孔、未焊满、错边等。

• 渗透检测： 用于检测非多孔性金属材料表面开口缺陷。技术要点：清洁表面后，施加渗透剂、乳化剂、显像剂，在白光或紫外光下观察缺陷显示。对操作环境、停留时间、清洗程度有严格控制。

• 磁粉检测： 用于检测铁磁性材料表面及近表面缺陷。技术要点：对工件磁化后施加磁悬液，缺陷处形成漏磁场吸附磁粉形成显示。关键参数包括磁化方法（通电磁化、线圈法、磁轭法）、磁化电流、磁场方向与缺陷方向的关系。

• 超声检测： 利用高频声波检测内部缺陷。技术要点：采用纵波或横波探头，通过分析反射回波的幅度、位置和波形判断缺陷。核心技术包括：探头频率与角度选择（如70°横波检测焊缝）、距离-波幅曲线（DAC/TCG）绘制、缺陷定位与定量（当量法、端点衍射法）。对操作人员技术要求高。

• 射线检测： 利用X或γ射线穿透工件，通过胶片或数字探测器成像检测内部缺陷。技术要点：核心参数为管电压、电流、曝光时间、焦距。需按标准（如ISO 17636-2）设置像质计，确保灵敏度。可检测气孔、夹渣、未熔合、未焊透等，但对裂纹类面状缺陷方向敏感。

• 涡流检测： 适用于导电材料表面及近表面缺陷检测。技术要点：通过检测线圈阻抗变化判断缺陷，常用于管材焊缝、涂层下腐蚀检测。需使用对比试块校准，频率选择是关键。

1.2 破坏性检测
从焊接试板或产品上取样，进行力学、化学或金相分析。

• 力学性能试验：

  • 拉伸试验： 测定焊缝金属或接头的抗拉强度、屈服强度和延伸率。按标准（如GB/T 2651）加工试样。

  • 弯曲试验： 评估焊缝塑性及结合质量，包括面弯、背弯、侧弯。观察弯曲后试样拉伸面裂纹情况，评定合格标准。

  • 冲击试验： 测定焊缝或热影响区在低温下的韧性（冲击功）。常用夏比V型缺口试样，试验温度根据服役条件确定。

  • 硬度试验： 测量焊缝、热影响区、母材硬度分布，评估淬硬倾向和热处理效果。

• 金相检验：

  • 宏观金相：通过酸蚀检查焊缝横截面熔深、熔合情况、宏观缺陷。

  • 微观金相：高倍显微镜下观察显微组织（如马氏体、贝氏体、铁素体比例）、晶粒度、微裂纹、夹杂物等。

• 化学成分分析：

  • 使用光谱仪等设备分析焊缝金属化学成分，验证填充材料匹配性及有害元素（如S、P）控制。

• 腐蚀试验：

  • 针对特定环境（如化工、海洋），进行晶间腐蚀、应力腐蚀开裂等试验。

2. 各行业检测范围的具体要求

不同行业因载荷、环境、失效后果的差异，对熔焊检测的要求和标准体系各不相同。

• 压力容器与管道行业（遵循ASME BPVC、GB/T 150）：

  • 检测范围： 所有承压焊缝（A/B/C/D类）。

  • 具体要求： 射线或超声检测比例根据材料类别、厚度、设计参数确定（如100%或局部）。对裂纹敏感性材料，焊后需进行表面检测（磁粉/渗透）。热处理后需进行硬度测试。焊接工艺评定试板需进行全套破坏性试验。

• 钢结构与桥梁行业（遵循AWS D1.1、EN 1090、GB 50661）：

  • 检测范围： 主要受力构件焊缝、现场安装焊缝、特定厚度的全熔透焊缝。

  • 具体要求： 通常齐全行100%目视检测。超声检测是主要内部缺陷检测手段，尤其用于厚板对接和角焊缝的未熔合检测。磁粉检测用于疲劳载荷构件表面检测。根据结构重要性等级确定检测比例和质量等级。

• 航空航天行业（遵循AMS、NAS、HB标准）：

  • 检测范围： 涵盖发动机零部件、机身结构、起落架等所有熔焊接头。

  • 具体要求： 要求极为严格。广泛采用高灵敏度渗透检测、高精度射线检测（数字放射成像DR或计算机断层扫描CT）及相控阵超声检测。需进行严格的工艺评定和伴随试样的性能测试。对缺陷的尺寸、数量、分布有极限规定。

• 船舶与海洋工程（遵循船级社规范，如CCS、DNV、LR）：

  • 检测范围： 船体主结构焊缝、重要机械部件焊缝、海底管线焊缝。

  • 具体要求： 船体大合拢焊缝需进行射线或超声检测。水下焊缝常采用自动超声检测。对高强度钢焊缝的裂纹和层状撕裂控制严格，要求焊前预热和焊后检测。管节点焊缝需进行100%超声检测。

• 轨道交通行业（遵循EN 15085、TB/T 2374）：

  • 检测范围： 车体转向架、底架、受电弓等关键承载焊缝。

  • 具体要求： 根据焊缝安全等级（CP A/B/C/D）规定不同的检测方法和比例。转向架等疲劳关键部件焊缝要求100%磁粉和超声检测。采用涡流检测螺栓焊质量。

3. 检测仪器的原理和应用

• 超声探伤仪：

  • 原理： 基于压电效应，探头产生高频声波传入工件，遇到缺陷或界面发生反射，接收回波并转化为电信号显示。

  • 应用：

    • 常规A超： 便携式，用于手工检测，依赖操作者经验。

    • 相控阵超声： 使用多晶片阵列探头，通过电子控制声束偏转和聚焦，实现高速扫查和实时成像（S扫、C扫），适用于复杂几何形状焊缝和自动化检测。

    • 超声TOFD： 利用衍射波信号对缺陷进行定量，尤其适合检测焊缝中部缺陷和测量裂纹高度，对缺陷走向不敏感。

• 射线检测设备：

  • 原理： X射线管产生连续谱射线，或放射性同位素（如Ir-192、Se-75）发射γ射线，穿透工件后被胶片或数字探测器接收，因缺陷与母材对射线衰减不同形成对比影像。

  • 应用：

    • X射线机： 能量可调，适用于车间和现场，检测厚度范围广。

    • γ射线机： 源体积小，穿透力强，适用于野外、空间受限场合，但需严格辐射安全管理。

    • 数字射线成像系统（CR/DR）： 使用成像板或平板探测器，无需化学胶片，效率高，动态范围宽，便于数字化存储和分析。

• 磁粉探伤机：

  • 原理： 铁磁性材料被磁化后，表面或近表面缺陷导致磁力线畸变逸出，形成漏磁场，吸附施加的磁粉形成肉眼可见的堆积。

  • 应用： 分立式磁粉探伤机（用于固定式检测）、移动式磁轭（用于现场、大型结构）、线圈法（用于轴类零件）。需根据工件形状选择磁化方法，确保磁场方向尽可能垂直于缺陷走向。

• 渗透检测剂套装：

  • 原理： 基于毛细作用，使渗透液渗入表面开口缺陷，清洗后通过显像剂吸出形成指示。

  • 应用： 分为荧光渗透（紫外光观察）和着色渗透（白光观察）两大类，按灵敏度分等级。适用于非多孔性金属、陶瓷等材料，便携式套装广泛用于现场。

• 自动检测系统：

  • 原理： 集成多种传感器（如超声、视觉）、运动控制模块和数据分析软件。

  • 应用： 用于标准化产品的在线或离线高速检测，如管焊缝相控阵超声自动扫查系统、焊管涡流检测线。实现检测过程标准化、数据可追溯化，减少人为因素影响。
