动态力学试验技术内容

动态力学试验（Dynamic Mechanical Analysis, DMA）是通过对材料施加可控的微小振幅振荡应力（或应变），测量材料响应（应变或应力）及两者相位差，从而研究材料粘弹性能随温度、频率、时间或应力变化的科学方法。其核心是获取复数模量（E* 或 G*）、储能模量（E' 或 G'）、损耗模量（E'' 或 G''）和损耗因子（tanδ = E''/E'）等关键参数。

1. 检测项目分类及技术要点

1.1 温度扫描

• 定义： 在固定频率和应变幅值下，测量材料动态力学性能随温度的变化。

• 技术要点：

  • 温度范围与速率： 通常涵盖-150°C至500°C或更广。升温速率通常为1-5°C/min，以确保热平衡和分辨率。

  • 关键转变温度识别： 通过E'的陡降台阶和tanδ的峰值确定玻璃化转变温度（Tg）。次级松弛（β、γ转变）可通过tanδ的次级峰识别。

  • 材料状态判断： 可清晰区分玻璃态、玻璃化转变区、高弹态和粘流态。

1.2 频率扫描

• 定义： 在恒定温度和应变下，测量性能随频率（或时间尺度）的变化。

• 技术要点：

  • 频率范围： 通常覆盖0.01 Hz至100 Hz，高端仪器可达200 Hz以上。宽频数据可通过时温叠加原理构建主曲线。

  • 应用： 评估材料的频率依赖性、使用寿命预测、减震降噪特性。损耗模量峰值对应材料的特征松弛过程。

1.3 应变/应力扫描

• 定义： 在恒温恒频下，测量性能随振荡应变或应力幅值的变化。

• 技术要点：

  • 线性粘弹区（LVE）确定： 寻找储能模量保持恒定（不依赖于应变幅值）的区域。该区上限应变定义了材料的线性粘弹极限。

  • 非线性行为研究： 超出LVE后，模量下降（Payne效应）表征填料网络（如橡胶/炭黑）或大振幅下结构变化。

1.4 时间扫描/蠕变-回复

• 定义： 在恒温下，施加恒定静态负荷（蠕变）后移除（回复），监测形变随时间的变化。

• 技术要点：

  • 蠕变柔量计算： J(t) = 应变(t) / 应力。

  • 回复率评估： 表征材料的弹性恢复能力和永久变形。

  • 长期性能预测： 结合模型可预测材料在长期静载下的行为。

1.5 多轴模式

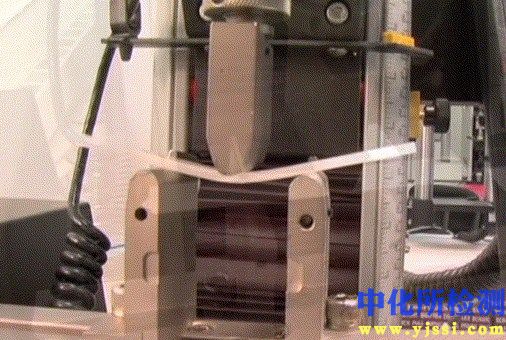

• 弯曲（单/双悬臂、三点弯曲）： 适用于刚性固体材料（如塑料、复合材料），灵敏度高。

• 拉伸： 适用于薄膜、纤维、弹性体，需注意夹持避免滑脱和应力集中。

• 压缩： 适用于泡沫、凝胶及软质材料。

• 剪切（平板、夹心）： 适用于粘性液体、熔体、软固体，直接获取剪切模量G*。

• 扭转： 适用于各向异性材料或高模量材料。

2. 各行业检测范围的具体要求

2.1 高分子与复合材料

• 要求： 精确测定Tg（尤其对增韧、交联体系）、次级转变、固化度（通过未固化树脂的模量平台变化监测）、固化动力学、相容性（共混物出现多个Tg）、纤维/基体界面粘结性能（通过阻尼峰变化评估）。

• 典型参数： E'， tanδ峰温及半高宽，橡胶态平台模量。

2.2 橡胶与弹性体

• 要求： 重点关注玻璃化转变、低温性能（脆化温度）、填料网络效应（应变扫描）、动态疲劳生热（通过tanδ评估，低tanδ意味着低生热）、硫化特性。

• 典型参数： Tg， tanδ在0°C附近（湿抓地性）和60°C附近（滚动阻力）的值。

2.3 涂料与粘合剂

• 要求： 监测固化过程（凝胶点判定：tanδ曲线相交点）、最终涂层刚度、内应力发展、耐温性、粘弹性随固化时间的变化。

• 常用模式： 薄膜拉伸或支撑体（如钢片）上的弯曲模式。

2.4 医药与生物材料

• 要求： 在模拟生理条件下（37°C， 含水环境）测试水凝胶、骨水泥、药物载体等的机械性能。关注溶胀过程的模量变化、降解行为。

• 关键： 需使用浸渍装置或湿度控制器，确保环境可控。

2.5 金属与合金

• 要求： 主要用于研究阻尼性能（内耗），如位错运动、晶界滑移、相变引起的阻尼峰（tanδ）。频率和振幅影响显著。

• 典型应用： 高阻尼合金开发、形状记忆合金相变研究。

2.6 食品与纺织品

• 要求： 研究淀粉糊化、蛋白质变性等热机械行为（温度扫描）；纺织品手感、柔顺性与动态模量及阻尼的关系。

• 条件控制： 常需控制湿度。

3. 检测仪器的原理和应用

3.1 核心原理
仪器基于电磁驱动器或力马达施加正弦振荡位移/力。通过高精度位移传感器（如LVDT、光学编码器）和力传感器同步测量样品响应的振幅及与驱动信号的相位差（δ）。经数学模型（取决于夹具几何形状）计算得出动态力学参数。

3.2 仪器主要组成及应用特点

• 驱动系统：

  • 电磁式： 主流方式，非接触式驱动，力值分辨率高（可达0.0001N），频率范围宽。

  • 机械惯性式： 用于某些专用阻尼分析仪。

• 测量系统：

  • 位移传感器： 分辨率可达纳米级。

  • 力传感器： 量程从几毫牛到数十牛，需根据样品刚度选择。

• 温控系统：

  • 炉体： 液氮或机械制冷用于低温，电阻炉用于高温，升温速率精确可控。

  • 气体氛围： 提供氮气保护防氧化，或特殊气氛测试。

• 夹具系统：

  • 多样化设计： 对应不同测试模式（弯曲、拉伸、剪切等），要求夹持牢固、对中性好、热膨胀系数匹配。

  • 自动夹具识别与校准： 高端仪器具备此功能，确保数据准确性。

• 控制系统与软件：

  • 实现多段复杂程序控制（温度、频率、应变/应力）。

  • 实时显示E'， E''， tanδ等随变量变化的曲线。

  • 内置数据分析功能（Tg切线/峰值识别、活化能计算、主曲线生成等）。

3.3 应用扩展

• 介电分析耦合： 部分DMA可与介电分析同步，同时获得力学与介电弛豫信息，关联性更强。

• 紫外/湿气固化附件： 用于研究光固化或湿气固化材料的实时固化过程。

• 微观DMA： 使用微小探头，用于局部性能测量或微小样品测试。

动态力学试验是连接材料微观分子运动与宏观性能的关键桥梁，其数据对于材料研发、质量控制和失效分析具有不可替代的价值。精确可靠的测试依赖于对原理的深刻理解、合适的模式与参数选择以及规范的仪器操作与校准。
