固结度测试技术

固结度测试是岩土工程中确定土体在荷载作用下排水固结完成程度及固结速率的核心方法，其成果直接关系到建筑物沉降计算、地基处理效果评价及施工进度控制。测试的核心是获取土的压缩性指标（如压缩系数、压缩模量）和固结时间相关参数（如固结系数）。

1. 检测项目分类及技术要点

固结度测试主要分为常规固结试验和特殊固结试验。

1.1 常规固结试验（标准固结试验）

• 核心目的：测定土体在不同垂直压力作用下的压缩特性，计算压缩指数、再压缩指数、压缩模量、体积压缩系数，以及主固结系数（通常采用时间平方根法或时间对数法）。

• 技术要点：

  • 试样制备：原状土样需谨慎切削至环刀内，保持天然结构与含水量；重塑土样需按预定密度和含水量制备。试样高度通常为20mm，直径多为61.8mm或79.8mm。

  • 荷载分级：按标准（如每级荷载为前级荷载的2倍）分级施加垂直压力，典型的压力序列为：12.5, 25, 50, 100, 200, 400, 800, 1600, 3200 kPa。对软土，首级荷载可为12.5 kPa或25 kPa。

  • 稳定标准：每级荷载下，需观测试样变形直至“稳定”。传统稳定标准为24小时，或采用变形速率标准（如每小时变形量不超过0.01mm）。

  • 回弹与再压缩：卸载阶段可测定回弹指数，再加载阶段可研究土体的应力历史。

  • 固结系数确定：

    • 时间平方根法（泰勒法）：绘制变形量与时间平方根的关系曲线，取主固结段直线延长线与实测曲线分离点对应时间的0.848倍进行计算。

    • 时间对数法（卡萨格兰德法）：绘制变形量与时间对数的关系曲线，通过曲线反弯点与末段直线延伸线确定固结度100%的点，结合固结度50%的点（d₅₀）计算固结系数。

1.2 特殊固结试验

• 连续加载固结试验：以恒定应变速率或恒定荷载速率加载，可快速获得压缩曲线，适用于渗透性极低的黏土。需精确控制加载速率并实时监测孔隙水压力。

• 控制梯度固结试验：保持试样顶部和底部的孔隙水压力差恒定，适用于高渗透性土或需要精确控制排水条件的试验。

• K₀固结试验：在施加垂直荷载的同时，控制侧向应变为零，以模拟天然地基的一维侧限条件，测定静止侧压力系数K₀和K₀固结下的强度指标。

• 高温/低温固结试验：研究温度变化对土体固结特性的影响，用于核废料处置、地热能开发或寒区工程。

2. 各行业检测范围的具体要求

2.1 建筑工程与市政工程

• 重点对象：软黏土、淤泥质土、冲填土等软弱地基。

• 要求：重点获取100-400 kPa压力段内的压缩模量（Es₁₋₂），用于地基变形计算。固结系数用于预测建筑主沉降完成时间。对深厚软基，需进行大压力（如1600 kPa以上）固结试验，以考虑深部土层的压缩。

• 相关标准：《土工试验方法标准》（GB/T 50123）、《建筑地基基础设计规范》（GB 50007）。

2.2 公路与铁路工程

• 重点对象：路堤下的软土地基及高填方路堤自身填料。

• 要求：除常规指标外，强调考虑动荷载影响的固结特性。对于路基沉降与稳定控制，需获取次固结系数，以评估工后长期沉降（蠕变）。对粗粒料（如砂砾石）可能需进行大型固结试验。

• 相关标准：《公路土工试验规程》（JTG 3430）、《铁路工程土工试验规程》（TB 10102）。

2.3 水利水电与港口工程

• 重点对象：坝基土、堤防填土、库区淤积土及海相、河相软土。

• 要求：压力范围广，常需模拟高坝、深水航道疏浚等工况下的高压力固结（可达数兆帕）。需研究卸荷回弹特性，模拟水位升降对岸坡稳定的影响。对海洋软土，需考虑其高灵敏度和结构性。

• 相关标准：《土工试验规程》（SL 237）、《水运工程土工试验规程》（JTS 237）。

2.4 海洋工程与近海开发

• 重点对象：深海超软黏土（如墨西哥湾粘土、中国南海软土）。

• 要求：试样采取和质量控制极其严格，需使用高端取样器（如活塞取样器）。试验需考虑低有效应力下的固结特性、高压缩性和高灵敏度。常进行各向异性固结试验以模拟真实应力路径。

3. 检测仪器的原理和应用

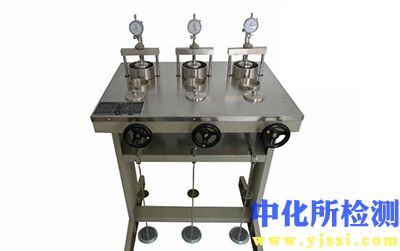

3.1 杠杆式固结仪

• 原理：基于杠杆放大原理，通过砝码和杠杆系统对试样施加精确的垂直恒定荷载。变形通过百分表或位移传感器测量。

• 应用：传统的标准试验设备，结构简单，成本较低，广泛用于教学和常规工程试验。但自动化程度低，试验周期长。

3.2 气压/液压伺服固结仪

• 原理：采用精密的气压或液压伺服控制系统，通过压力室和活塞对试样施加荷载。荷载、变形、孔隙水压力（如有）均由电子传感器采集，由计算机程序控制。

• 应用：现代主流设备。可实现：
  * 高精度加载：荷载控制精度可达±0.1% FS。
  * 自动连续加载：执行常规分级加载或连续加载（CRS）。
  * 复杂应力路径：部分高级型号可实现K₀固结或各向异性固结。
  * 实时数据采集与处理：自动绘制e-p、e-logp、s-t曲线，计算各项参数。

• 关键组件：压力控制器、荷载架、带孔隙水压力测量的固结容器、高精度LVDT位移传感器、数据采集系统。

3.3 步进电机驱动固结仪

• 原理：采用步进电机或伺服电机通过精密丝杠直接驱动加压板，以恒定应变速率（CRS）或应力速率加载。

• 应用：特别适合进行连续加载固结试验，能显著缩短试验时间（通常数小时内完成），且能更清晰地定义屈服应力。对低渗透性土尤为有效。

3.4 多功能固结-三轴一体仪

• 原理：将固结仪的压力室设计与三轴仪的应力控制功能相结合，可在固结过程中独立控制轴向和径向应力、测量孔隙水压力。

• 应用：用于进行K₀固结试验、各向等压固结试验以及研究复杂应力历史下土的固结行为，属于高端研究型设备。

技术发展趋势：固结测试技术正向全自动化、数字化、高精度化发展，并与BIM（建筑信息模型）和数值分析深度集成。微小型传感器和非接触式位移测量（如数字图像相关DIC技术）的应用，使得能够更精细地观测试样内部的变形场，深化对土体固结微观机理的认识。
