夹持力检测技术内容

1. 检测项目分类及技术要点

夹持力检测主要对机械夹具、卡盘、吸盘、夹钳等装置在静态或动态条件下保持工件的能力进行量化评估，核心检测项目可分为静态夹持力与动态夹持力两大类。

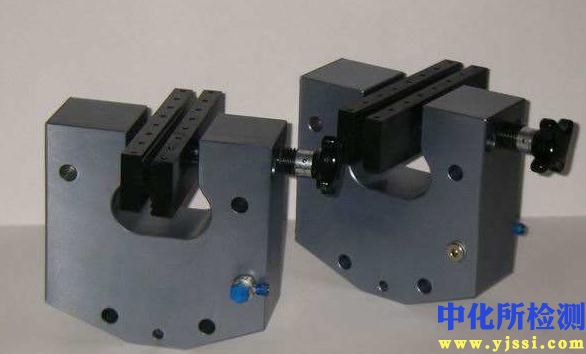

• 1.1 静态夹持力检测

  • 检测项目：

    • 最大静态夹持力：在静止状态下，夹具能施加于工件且不产生相对滑移的最大法向力。通常通过施加反向拉力或推力进行测试。

    • 夹持力分布均匀性：测量夹具与工件接触面上不同位置的夹持力，评估其分布的均匀程度，对保证加工精度和工件表面质量至关重要。

    • 长期保持力（蠕变/松弛测试）：在恒定夹持状态下，监测夹持力随时间衰减的情况，评估夹具材料的抗蠕变性能和长期可靠性。

    • 最小夹持力（防滑移力）：针对特定工况（如切削力、惯性力），测定工件不发生滑移所需的最小夹持力，为安全夹持提供下限依据。

  • 技术要点：

    • 传感器布置：需使用微型薄膜压力传感器阵列或单一高精度测力传感器，将其置于夹具与模拟工件（或实际工件）之间，确保不影响原始接触状态。

    • 加载速率：施加反向力时应采用恒定且较低的速率，以避免冲击载荷影响测量准确性。

    • 摩擦系数校准：夹持力与防滑移力直接受夹具-工件间摩擦系数影响。检测时需明确接触面状态（干摩擦、有油污、有衬垫等），或使用标准摩擦系数的试块。

• 1.2 动态夹持力检测

  • 检测项目：

    • 加工过程夹持力稳定性：在模拟或实际切削、冲压、振动等动态载荷下，实时监测夹持力的变化，评估其抗干扰能力。

    • 高速旋转夹持力（离心力影响）：针对车床卡盘等旋转夹具，检测在不同转速下，离心力导致的夹持力衰减（离心式卡盘）或增益（楔式卡盘）。

    • 热态夹持力：在温度变化环境下（如热加工、环境温度波动），检测由于热膨胀系数差异引起的夹持力变化。

  • 技术要点：

    • 动态信号采集：需使用高频响应的动态力传感器和数据采集系统，采样频率需远高于动态载荷的特征频率。

    • 工况模拟：需精确模拟实际加工中的力谱、振动谱或温度曲线。

    • 无线传输技术：对于旋转工况，需采用遥测或滑环技术可靠传输旋转部件上的传感器信号。

2. 各行业检测范围的具体要求

• 2.1 机床工具与机械加工

  • 要求：重点检测卡盘、虎钳、真空吸盘在切削力（径向力、切向力、轴向力）作用下的夹持可靠性。通常要求静态夹持力至少为最大理论切削力的2-3倍以上（安全系数）。高速车削需明确最高安全工作转速下的有效夹持力。对于精密加工，夹持力分布均匀性误差需控制在±10%以内，以避免工件变形。

• 2.2 汽车制造与自动化装配

  • 要求：涉及机器人抓手、气动/电动夹爪的抓取力检测。需根据工件重量、搬运加速度计算所需的最小夹持力，并考虑防撞和软抓取需求设置安全阈值。在焊接、铆接工位，夹具需承受巨大的过程反力，夹持力检测需结合疲劳寿命测试。标准常遵循ISO 10218（机器人安全）和行业内部的工装验证规范。

• 2.3 半导体与电子制造

  • 要求：对晶圆抓手、PCB夹持器的检测极端强调无损伤和微粒控制。夹持力通常在几毫牛至几牛之间，要求极高精度和重复性（如±0.1 N）。需在洁净环境下测试，并评估夹持器材料是否释气、产生微颗粒。夹持力均匀性要求极高，以防脆性材料破裂。

• 2.4 医疗器械与生命科学

  • 要求：手术机器人钳口、活检针夹持机构、显微操作仪的夹持力检测直接关系到手术安全与效果。检测范围从微牛级到数牛级。要求力控精准、响应快速，并需要进行生物组织模拟物（如硅胶、明胶）上的功能性测试，确保既能可靠抓握又不会造成组织撕裂或压伤。

• 2.5 能源与重型装备

  • 要求：涉及风力发电机主轴锁紧装置、管道焊接夹具、大型结构件吊装夹具等。检测特点是力值巨大（可达数百千牛至兆牛级），且多在野外或恶劣工况下进行。检测需重点关注长期负载下的抗松弛性能、极端温度（-40°C至80°C）下的性能稳定性，以及符合ASME B30.20（低于挂钩的索具）等相关重型起重规范。

3. 检测仪器的原理和应用

• 3.1 核心传感器

  • 应变式力传感器：最常用类型。基于金属应变片惠斯通电桥原理，将力信号转换为电信号。具有量程范围广（几N至数MN）、精度高（可达0.05% FS）、稳定性好等特点，适用于多数静态和准静态检测。

  • 压电式力传感器：利用压电晶体材料在受力时产生表面电荷的原理。适用于高频响的动态力测量，但无法测量纯静态力。常用于切削力监测等动态夹持力分析。

  • 微型薄膜压力传感器阵列：由多个按矩阵排列的感压单元组成，可精确测量接触面上的压力（夹持力）分布。是评估夹持均匀性的关键工具。

  • 光学与电容式非接触位移传感器：间接检测夹持力引起的微小变形（如夹臂挠度），通过标定换算为力值。适用于空间受限、无法安装直接力传感器的场合。

• 3.2 仪器系统构成与应用

  • 系统构成：典型系统包括力传感器（或传感器阵列）、信号调理器（放大器、滤波器）、数据采集卡（DAQ）、专用分析软件及校准装置。

  • 校准：所有测力系统必须定期（通常每年）在符合国家标准（如中国JJG 391，美国ASTM E74）的力学标准机上，使用标准砝码或标准测力仪进行溯源校准。

  • 应用模式：

    • 在线监测：将传感器集成于生产线夹具，实时监控夹持力，用于预防性维护和质量追溯。

    • 离线标定与验证：在设备调试或定期维护时，使用便携式或台式夹持力测试仪对夹具进行性能验证和参数标定。

    • 研发测试：在实验室中，结合多轴测力平台、环境模拟箱、高速摄像机等，全面分析新夹具设计在不同工况下的夹持性能、失效模式及寿命。
