铆接力测试详细技术内容

1. 检测项目分类及技术要点

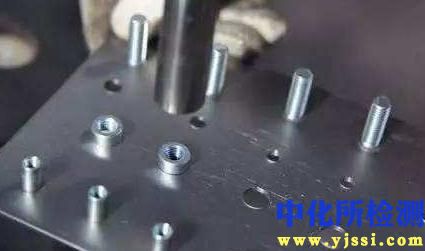

铆接力测试主要评估铆接结构抵抗分离或失效的能力，核心指标为破坏力和失效模式。测试通常分为两大类：

• 拉伸（拉脱）测试：力垂直于铆接板材平面施加，测量将铆钉头从连接板材中拉出或将板材从铆钉上分离所需的最大力。

  • 技术要点：

    1. 试样准备：确保试样平整，铆钉轴线与加载方向严格平行，避免偏心加载导致结果偏差。

    2. 支撑夹具：必须使用带中心孔的支撑夹具，仅允许铆钉杆或头部凸出部分受力，避免板材变形干扰。孔径需大于铆钉头部直径，但小于垫圈（若有）或板材受压区域直径。

    3. 加载速率：依据标准（如ASTM D2912、SAE J429等）控制，通常为1-10 mm/min，确保准静态加载。

    4. 失效模式判定：精确记录失效类型，是评价连接可靠性的关键。主要模式包括：

       • 铆钉头拉脱：铆钉头部从板材中拔出。

       • 铆钉杆拉断：铆钉杆在颈缩处或被夹层处断裂。

       • 板材撕裂/变形：连接板材发生破裂或过度变形。

       • 混合失效：上述模式的组合。

• 剪切测试：力平行于铆接板材平面施加，测量使铆接件沿结合面发生错动剪切所需的最大力。

  • 技术要点：

    1. 试样对中：确保剪切面与铆钉轴线垂直，且载荷作用线通过剪切面中心，防止产生附加弯矩。

    2. 夹具设计：采用单剪切或双剪切夹具。双剪切能提供更稳定的载荷分布，结果更精确。夹具与试样接触面需平整，防止局部压溃。

    3. 间隙控制：试样与夹具间以及板材间的间隙需最小化，以减少摩擦和二次弯曲的影响。

    4. 失效模式分析：观察铆钉杆是被单面还是双面剪断，以及是否伴随板材孔壁的挤压变形或破坏。

• 通用技术要点：

  • 数据采集：需连续记录力-位移曲线，从中可分析最大破坏力、屈服力、刚度等参数。

  • 环境控制：某些应用需在特定温度、湿度或腐蚀环境后进行测试，以评估环境耐久性。

  • 样本数量：依据统计学原则，每组测试通常不少于5个有效样本，以获取可靠的平均值和标准差。

2. 各行业检测范围的具体要求

不同行业因载荷条件、安全系数和材料差异，对铆接力测试有特定标准和要求。

• 航空航天：

  • 标准依据：广泛遵循NASM、MS、BAC等系列标准及ASTM F/FM。

  • 要求：极为严苛。除常规拉、剪测试外，常需进行疲劳测试（高频循环载荷）、蠕变测试（长期持续载荷）和高温/低温环境测试（-55°C至+200°C及以上范围）。对铆钉材料的冶金质量、热处理状态及安装工艺（如干涉配合）有严格认证要求。数据需具有高重复性和统计显著性。

  • 特殊测试：铆钉与复合材料结构的连接测试，需特别注意防止复合材料分层。

• 汽车制造：

  • 标准依据：常用SAE J429、J1199、ISO 898-1等，以及各大主机厂的企业标准（如GM、Ford、VW等）。

  • 要求：侧重大批量生产的一致性与成本控制。测试重点在于静强度和抗振动疲劳性能。对车身结构件，需模拟碰撞工况进行动态冲击测试。铝合金车身和底盘轻量化部件，需关注铆接（特别是自冲铆接SPR）的拉剪强度和密封性。电泳涂装后的铆接力可能需验证。

• 轨道交通：

  • 标准依据：遵循EN 15085、DIN、BS、JIS E系列及中国铁标TB/T。

  • 要求：强调长期可靠性与安全性。测试需考虑动态交变载荷的影响，并进行耐久性评估。对于车体铝合金结构的铆接，除静强度外，常要求进行剥离测试（评估抗裂纹扩展能力）。防火安全区的铆接件可能需进行耐火测试后的强度评估。

• 建筑工程与钢结构：

  • 标准依据：主要依据AISC、AWS D1.1、GB 50017、JGJ 82等。

  • 要求：针对高强度结构钢（如Q345、Q460）使用的高强度铆钉（已较少用）或高强螺栓（类似原理），测试重点是抗滑移系数和承载能力。需要进行扭矩系数测试以确保安装预紧力。对于桥梁等结构，需考虑应力腐蚀和疲劳影响。

• 电子电器与轻型工业：

  • 标准依据：多参考通用机械标准如GB/T 3098、ISO 14589，或企业内部规范。

  • 要求：针对小型铆钉（如盲铆钉、空心铆钉）用于薄板或塑料件连接。测试力值较小，精度要求高。重点关注外观完整性、安装便利性及抗微动磨损能力。可能涉及导电性或绝缘性测试。

3. 检测仪器的原理和应用

• 核心仪器：万能材料试验机

  • 原理：采用伺服电机驱动滚珠丝杠或液压伺服系统，对试样施加可控的拉伸或压缩载荷。通过高精度载荷传感器测量力值，通过光电编码器或LVDT（线性可变差动变压器） 测量横梁位移或试样实际变形。数据采集系统（DAS）实时记录并处理力-位移信号。

  • 应用：是进行静态拉伸、剪切测试的核心设备。需配备专用的铆接测试夹具，如前述的拉脱夹具、单/双剪切夹具。高端机型可集成高温炉、低温箱进行环境模拟测试。

• 专用设备：铆接强度专用测试仪

  • 原理：为铆接力测试优化设计的台式或便携式设备。通常采用电动或气动加载，集成高精度测力元件和位移传感器。结构紧凑，操作专门化，适用于生产现场的快速抽检。

  • 应用：广泛应用于汽车、家电等行业的生产线或质检部门，用于盲铆钉、环槽铆钉等安装后的快速拉脱或剪切测试。

• 辅助与高级检测仪器：

  • 扭矩测试仪：用于测量安装铆钉（特别是需要预紧的螺纹抽芯铆钉）时的扭矩，确保安装工艺一致性。

  • 疲劳试验机：通过液压或电磁激振器，对铆接接头施加循环载荷，测定其疲劳强度（S-N曲线）和寿命，对航空航天、汽车关键部件至关重要。

  • 冲击试验机：如摆锤式冲击机或落锤冲击系统，用于评估铆接结构在高速冲击载荷下的能量吸收能力和失效行为。

  • 金相显微镜与电子显微镜（SEM）：用于测试后的失效分析。通过观察断口形貌（韧窝、解理、疲劳辉纹等），确定失效的起始点和机理（韧性断裂、脆性断裂、疲劳断裂等），为工艺改进提供微观依据。

  • 数字图像相关（DIC）系统：非接触式全场应变测量技术。在测试过程中，通过跟踪试样表面的散斑图案，可直观显示铆接区域周围的应变集中、变形演化过程，用于优化铆接位置和验证有限元分析模型。
