表面龟裂试验详细技术内容

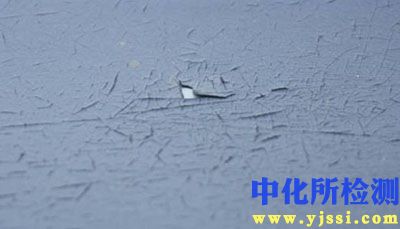

一、 检测项目分类及技术要点

表面龟裂试验根据诱发机制和检测目的，主要分为以下几类，其技术要点如下：

1. 应力腐蚀开裂试验

• 技术要点：在拉应力和特定腐蚀介质共同作用下，评估材料（尤其是金属）产生龟裂的敏感性。关键参数包括：恒载荷或恒变形应力水平（通常为材料屈服强度的70%-90%）、腐蚀介质成分（如氯化物溶液、硫化物溶液等）、温度、试验周期（通常数百至数千小时）。判定标准为是否出现裂纹及裂纹扩展速率。

2. 氢致开裂试验

• 技术要点：评估材料因氢原子侵入并在内部聚集而导致开裂的倾向。常用于油气行业钢质材料。试样需在含氢硫化物的酸性溶液（如NACE TM0177标准溶液A）中浸泡96小时。通过金相切片测量裂纹敏感率（CSR）、裂纹长度率（CLR）和裂纹厚度率（CTR）。

3. 疲劳开裂试验

• 技术要点：在交变循环载荷作用下，研究材料表面萌生裂纹并扩展的行为。核心参数包括：应力幅、平均应力、循环频率、循环次数（通常10^4至10^7次）。通过S-N曲线（应力-寿命曲线）或裂纹扩展速率（da/dN）与应力强度因子幅（ΔK）的关系进行评价。

4. 环境应力开裂试验（主要针对聚合物）

• 技术要点：评估塑料等在应力与表面活性剂等环境介质共同作用下的耐开裂性能。常用弯条法（如ASTM D1693），将试样弯曲固定后浸入规定试剂（如表面活性剂），定期观察并记录50%试样出现裂纹的时间（F50）。

5. 热震/热疲劳开裂试验

• 技术要点：通过剧烈的温度循环（如高温淬入低温介质），在材料表面及内部产生热应力，诱发龟裂。关键控制参数为上下限温度、停留时间、循环次数及转换速率。用于评价陶瓷、涂层、金属合金的抗热冲击性能。

6. 涂镀层龟裂试验

• 技术要点：评估涂层在机械变形或环境老化后的抗开裂能力。如弯曲试验（绕规定轴棒弯曲）、冲击试验、标突试验（埃里克森试验），以及人工气候老化（紫外、盐雾、循环腐蚀）后，通过肉眼或低倍显微镜观察是否出现裂纹。

二、 各行业检测范围的具体要求

1. 石油、天然气与石化工业

• 要求：严格执行NACE MR0175/ISO 15156系列标准。对用于酸性环境（含H2S）的设备材料，必须进行抗硫化物应力开裂和氢致开裂测试。压力容器和管道用钢需满足特定的CTR、CLR、CSR阈值（如CLR≤15%，CTR≤5%）。试验介质、充氢电流、应力水平均有严格规定。

2. 航空航天工业

• 要求：重点关注应力腐蚀开裂和疲劳开裂。参照ASTM G47（高强度铝合金）、ASTM G39（弯梁试验）等标准。对钛合金、超高强度钢等关键部件，需在模拟服役环境（如盐雾环境）下进行慢应变速率试验（SSRT， ASTM G129）以获取临界应力强度因子KISCC。疲劳裂纹扩展速率是损伤容限设计的关键输入。

3. 电力（含核电）与能源装备

• 要求：核电设备材料需按ASME BPVC Section III和RG 1.65等进行晶间应力腐蚀开裂试验（如镍基合金的氢氧化钠溶液试验）。汽轮机叶片、锅炉管道需进行热疲劳及高温氧化诱发开裂评估。涂层部件需测试其在高热通量及热循环下的抗龟裂性。

4. 汽车制造

• 要求：车身镀锌板、高强度结构件需进行循环腐蚀试验（如GM 9540P, Ford A2COSS）后的龟裂评估。发动机部件（如缸盖、排气管）需进行热机械疲劳测试。聚合物内饰件、线束需进行环境应力开裂测试，介质可能包括润滑油、清洗剂等。

5. 建筑材料与基础设施

• 要求：混凝土结构需检测早期塑性收缩裂缝及长期碱-骨料反应、硫酸盐侵蚀导致的龟裂，依据标准如ASTM C157（长度变化）、RILEM TC-259等。钢结构防腐涂层需进行阴极剥离试验（ASTM G8/G95），评估在阴极保护下涂层起泡和开裂的趋势。

6. 电子电器与半导体

• 要求：塑封半导体器件需进行温度循环、压力锅蒸煮试验（如JEDEC JESD22-A110），评估塑封料与引线框架界面处的分层与龟裂。PCB镀通孔需进行热应力试验（如IPC-TM-650 2.6.8），通过金相切片检查微裂纹。

三、 检测仪器的原理和应用

1. 慢应变速率试验机

• 原理：在腐蚀环境中，对试样施加一个极其缓慢且恒定的拉伸应变速率（通常10^-6 至 10^-7 s^-1），加速应力腐蚀开裂过程。通过比较在惰性介质与腐蚀介质中的最大载荷、断裂时间、断面收缩率及断口形貌，定量评价材料的SCC敏感性。

• 应用：广泛用于金属材料在各类水溶液、高温高压水环境下的SCC筛选和机理研究。

2. 恒载荷/恒变形应力腐蚀试验机

• 原理：通过砝码、弹簧或螺栓对试样施加一个恒定的拉伸载荷或固定变形（如U型弯、C型环试样）。将受载试样暴露于特定环境中，记录其发生断裂的时间，用以测定材料的门槛应力（KISCC）或阈值应力（σth）。

• 应用：标准化的SCC验收试验，如NACE TM0177 Method A（恒载荷）、Method B（弯梁）。

3. 腐蚀疲劳试验系统

• 原理：在腐蚀环境槽的包围下，由液压伺服或电磁驱动系统对试样施加程序控制的交变载荷。同时监测载荷、位移、裂纹长度（通常采用直流电位降法或交流电位降法）与环境参数（电位、pH值、温度）。

• 应用：测定材料在腐蚀环境下的疲劳裂纹扩展速率曲线（da/dN-ΔK曲线），为在役设备的寿命预测提供依据。

4. 氢致开裂测试设备

• 原理：由试验容器、溶液循环/充气系统、试样装载架组成。通过向标准溶液（如NACE A溶液）中通入H2S气体或电化学充氢，使氢原子渗入试样。试验后，通过专用切片机、镶嵌机和金相抛光设备制备试样截面，在金相显微镜下测量裂纹参数。

• 应用：管线钢、压力容器用钢的HIC和SOHIC（应力导向氢致开裂）标准评价。

5. 热震/热疲劳试验箱

• 原理：采用双腔体（高温腔和低温腔）或单腔体快速变温设计，通过机械臂在高温（如1100℃）和低温（如冷水淬火）介质间自动转移试样，实现快速温度循环。部分设备集成声发射或光学监测系统，实时探测裂纹产生。

• 应用：燃气轮机热障涂层、硬质合金刀具、陶瓷材料的抗热冲击性能分级测试。

6. 环境应力开裂试验箱（聚合物用）

• 原理：提供恒温槽，内置试样弯曲固定夹具和盛有试剂（如烷烃、表面活性剂）的容器。通过恒温控制保持试验条件稳定，定期由人工或视觉系统检查试样表面裂纹的萌生情况。

• 应用：聚乙烯、聚碳酸酯等塑料管材、容器在接触洗涤剂、醇类等介质时的长期耐久性评估。

7. 无损检测仪器

• 原理与应用：

  • 渗透检测：利用毛细作用将着色或荧光渗透液渗入表面开口裂纹，经显像后观察。适用于非多孔性材料的表面裂纹检测。

  • 涡流检测：通过电磁感应测量由表面裂纹引起的线圈阻抗变化。适用于导电材料表面及近表面裂纹的快速扫查。

  • 超声波检测（相控阵）：利用高频声波反射或衍射信号定位和定量表面及内部裂纹，尤其适用于厚壁构件和复杂几何形状。

  • 数字图像相关技术：通过对比变形前后试样表面的散斑图像，全场计算应变分布，可直观显示裂纹萌生位置和应变集中区域。
