沸煮安定性检测技术内容

沸煮安定性检测是一种评估材料，特别是无机非金属材料及其制品（如水泥、陶瓷、耐火材料等），在沸水或蒸汽作用下抵抗体积变形或开裂能力的关键试验方法。其核心原理是通过模拟湿热条件加速材料内部的有害化学反应（如游离氧化钙、方镁石的水化）或物理作用，从而快速判断其长期体积稳定性。

1. 检测项目分类及技术要点

沸煮安定性检测主要分为两类：标准法（雷氏夹法） 和代用法（试饼法）。两者均以水泥检测为基准，延伸至其他材料。

1.1 标准法（雷氏夹法）

• 技术要点：

  • 试样制备：使用符合GB/T 1346标准规定的雷氏夹。将制备好的标准稠度水泥净浆一次性装入雷氏夹环形模内，轻微振实并抹平。

  • 养护：将装好浆体的雷氏夹立即放入湿气养护箱（温度20±1°C，相对湿度≥90%）中养护24±2小时。

  • 沸煮前测量：养护后，测量雷氏夹指针尖端间的距离（A），精确至0.5mm。

  • 沸煮过程：将雷氏夹放入沸煮箱的试架上，在30±5分钟内加热至沸腾，并恒沸180±5分钟。整个过程中，沸煮箱内的水位应始终没过试件，不得中途添补。

  • 结果判定：沸煮结束，冷却至室温后，再次测量指针尖端间的距离（C）。计算沸煮后增加值（C-A）。当两个试件的增加值平均值不大于5.0mm时，判定为安定性合格；当差值超过4.0mm时，应用同一样品立即重做。该法结果量化，客观准确，为仲裁方法。

1.2 代用法（试饼法）

• 技术要点：

  • 试样制备：取约150g水泥拌制标准稠度净浆，取出一部分分成两等份，制成直径70-80mm、中心厚约10mm、边缘渐薄的球形试饼。

  • 养护：在湿气养护箱中养护24±2小时。

  • 沸煮过程：养护后，检查试饼无缺陷（如裂缝、弯曲）后，置于沸煮箱的篦板上，沸煮制度同雷氏夹法。

  • 结果判定：沸煮结束后冷却，目测检查试饼。若未发现肉眼可见的裂缝，用钢直尺检查无弯曲（用钢直尺和试饼底部紧靠，两者间不透光），则判定为安定性合格，反之为不合格。该法操作简便，但结果依赖主观判断。

核心共同技术要点：

• 标准稠度用水量控制：必须精确测定并采用标准稠度净浆，这是结果可比性的基础。

• 严格的温湿度与时间控制：养护和沸煮的温湿度、升降温速率及持续时间必须严格遵循标准，任何偏差均可能导致误判。

• 冷却与观察：必须在规定条件下充分冷却后进行测量或观察，避免热应力干扰。

2. 各行业检测范围的具体要求

沸煮安定性检测的应用以水泥为核心，并扩展至相关建材领域。

2.1 水泥行业

• 检测范围：通用硅酸盐水泥（如P.O, P.II, P.S等）、膨胀水泥、自应力水泥等均需进行安定性检验。这是水泥出厂检验的强制性项目。

• 具体要求：依据GB/T 1346《水泥标准稠度用水量、凝结时间、安定性检验方法》。所有水泥产品安定性必须合格，否则视为废品，严禁用于工程。沸煮法主要针对水泥中 游离氧化钙（f-CaO） 的快速水化膨胀进行检测。

2.2 建筑石膏行业

• 检测范围：用于判断建筑石膏的凝结硬化体积稳定性。

• 具体要求：通常参照或采用类似沸煮原理的测试。但需注意，石膏的测试条件（如温度、时间）可能根据其水化特性进行调整，并非完全等同水泥的沸煮制度。

2.3 耐火材料与陶瓷行业

• 检测范围：用于评估某些原料（如含钙杂质）或结合剂（如水泥结合浇注料）在湿热条件下的体积稳定性。

• 具体要求：无统一的沸煮标准，常作为企业或研究机构内部的一种加速老化或缺陷筛查方法。检测制度（如蒸汽处理代替沸煮）需根据材料特性专门设计。

2.4 混凝土骨料

• 检测范围：用于初步筛查骨料（如某些钢渣、过烧石灰石）中是否含有遇水体积不安定的组分。

• 具体要求：通常不作为常规检测，而是参照ASTM C151/C151M《水硬性水泥沸压膨胀试验方法》或类似压蒸法进行更严苛的测试，因骨料中的方镁石（MgO）水化更缓慢，需高温高压加速。

3. 检测仪器的原理和应用

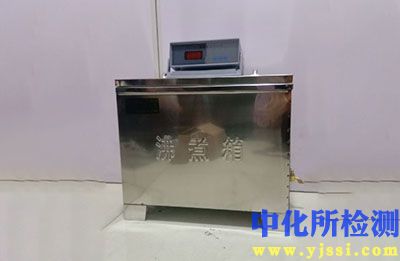

3.1 沸煮箱

• 原理：通过浸入式电加热管加热箱体内的水至沸腾，并利用保温层和微沸控制系统维持恒定的沸腾状态，为试件提供标准的100°C湿热环境。

• 应用：是沸煮安定性试验的核心设备。必须确保加热器功率能使箱内水在30±5分钟内沸腾，且沸煮期间水位恒定，试件完全浸没。箱体通常配有绝缘盖和篦板（用于放置试饼或雷氏夹）。

3.2 雷氏夹及测定仪

• 雷氏夹原理：一种由铜质材料制成的弹性结构件，其指针的位移量能放大并精确反映水泥净浆体积膨胀的内部应力。

• 测定仪原理：一种带有标尺的测量装置，用于精确测量沸煮前后雷氏夹指针尖端距离的变化。通常标尺最小刻度为0.5mm。

• 应用：雷氏夹用于成型试样，测定仪用于量化测量。使用前需对雷氏夹进行弹性标定（如用标准砝码检查其弹性范围）。

3.3 湿气养护箱

• 原理：通过温湿度控制系统（如加热器、加湿器、制冷压缩机、湿度传感器），在密闭空间内维持20±1°C的温度和≥90%的相对湿度环境。

• 应用：用于沸煮前试件的标准养护，确保水泥水化进程一致，是获得可比性数据的前提条件。

3.4 标准法维卡仪

• 原理：通过测定标准稠度用水量为沸煮试验提供基准净浆。其滑动部分的总质量为300g±1g，通过试杆沉入浆体的深度判断稠度。

• 应用：并非直接用于沸煮，但却是沸煮安定性检测不可或缺的前置设备。准确的用水量直接影响浆体结构，进而影响膨胀的显现。

综合应用流程：首先使用标准法维卡仪确定标准稠度用水量并制备净浆；随后使用雷氏夹成型或用模具制作试饼；接着将试样放入湿气养护箱养护24小时；养护后，将试样转移至沸煮箱中按规定制度沸煮；最后，使用雷氏夹测定仪进行量化测量或直接目测试饼，完成结果判定。
