压缩变形试验技术内容

一、 检测项目分类及技术要点

压缩变形试验主要评估材料在静态或动态压缩力作用下，其形变恢复能力的量化指标，是衡量材料弹性、粘弹性及永久变形倾向的关键测试。主要分为以下几类：

1. 恒定应力压缩永久变形

   • 技术要点：将试样在规定的温度下，于压缩装置中（通常使用限制器保持恒定压缩率）压缩规定时间。解除压力后，在标准实验室温度下恢复规定时间（通常为30分钟），测量其剩余变形。

   • 核心参数：压缩率（通常为25%）、试验温度（根据材料使用环境选择，如室温、70°C、100°C、125°C、150°C等）、压缩时间（通常为24小时，也可为72小时或更短）。结果以原始形变高度的百分比表示。计算公式：压缩永久变形 (%) = [(h₀ - h₂) / (h₀ - h₁)] × 100%，其中h₀为原始厚度，h₁为限制器厚度（压缩状态厚度），h₂为恢复后厚度。

2. 恒定应变压缩应力松弛

   • 技术要点：在保持试样恒定压缩变形（应变）的条件下，测量其内部应力随时间或温度的增加而衰减的过程。重点评估材料的密封保持力。

   • 核心参数：初始压缩力、应力衰减率、试验温度与时间。常用方法包括使用应力松弛仪连续记录，或在高温老化后于室温下测试残余应力。

3. 蠕变或压缩形变测试

   • 技术要点：在恒定温度和恒定载荷下，测量试样压缩形变随时间增加而逐渐增大的现象。评估材料在长期静载荷下的尺寸稳定性。

   • 核心参数：施加应力、形变-时间曲线、稳态蠕变速率。

4. 动态压缩疲劳（如穆尼测试）

   • 技术要点：对试样施加周期性压缩载荷，模拟实际工况下的往复压缩，测定其生热、永久变形或疲劳寿命。

   • 核心参数：压缩频率、振幅、循环次数、温升。

通用技术要点：

• 试样制备：通常为标准圆柱或圆片，尺寸需精确。橡胶类常用直径29.0±0.5mm，高度12.5±0.5mm；泡沫材料尺寸可能不同。

• 状态调节：试验前试样必须在标准实验室温度（如23±2°C）下调节足够时间（通常≥16小时）。

• 恢复条件：取出试样后需在无约束状态下，于平整低导热表面（如木质桌面）上恢复，避免外部干扰。恢复时间必须严格遵守标准规定。

二、 各行业检测范围的具体要求

不同行业和应用场景对压缩变形性能的关注点存在显著差异，检测标准和要求亦随之变化。

1. 橡胶密封制品行业

   • 应用：O型圈、垫片、油封等。

   • 要求：此为核心强制性测试。重点关注高温下的压缩永久变形，直接关联密封件的长期密封有效性。

   • 标准示例：

     • 通用橡胶：GB/T 7759.1 / ISO 815-1（常温和高温）、ASTM D395 Method B（最常用）。

     • 汽车：各类汽车主机厂标准常要求在125°C×70h或150°C×70h等更苛刻条件下测试，压缩率25%，要求变形率通常≤20%-40%（视胶料等级而定）。

     • 航空航天：材料标准如AMS，要求更为严格，测试温度可能高达200°C以上，并可能结合流体浸泡后进行测试。

2. 高分子泡沫材料行业

   • 应用：聚氨酯（PU）、聚乙烯（PE）、乙烯-醋酸乙烯共聚物（EVA）等软质、硬质及半硬质泡沫。

   • 要求：评估泡沫垫材的支撑性、回弹性和耐久性。测试条件依使用场景而定。

   • 标准示例：

     • 软质泡沫：ISO 1856（测定压缩永久变形和压缩形变）、ASTM D3574 Test D（恒定形变下，22h, 50°C或70°C，要求≤10%为优）。

     • 硬质泡沫：ISO 844（测定压缩性能，包括压缩强度）。压缩变形测试常关注在特定应变（如10%）下的长期蠕变性能。

3. 塑料与复合材料行业

   • 应用：工程塑料部件、纤维增强复合材料结构件、垫片。

   • 要求：侧重于短时压缩性能（如压缩强度、模量，按ASTM D695/ISO 604）以及长期压缩蠕变性能（如ISO 899-1）。对于用作密封或承载垫片的塑料，测试要求类似橡胶，但温度和变形率指标不同。

4. 医疗器械与包装行业

   • 应用：药用胶塞、输液器具、高分子包装材料。

   • 要求：除常规性能外，极度注重生物相容性和萃取物影响。测试常在121°C高温蒸汽灭菌条件模拟后进行。药用胶塞（如氯化丁基橡胶）的压缩永久变形是关键药典兼容性指标，要求极其严格（如YBB标准）。

三、 检测仪器的原理和应用

压缩变形测试的核心仪器是压缩装置与环境试验箱的组合，高端系统集成应力/应变传感器和计算机控制。

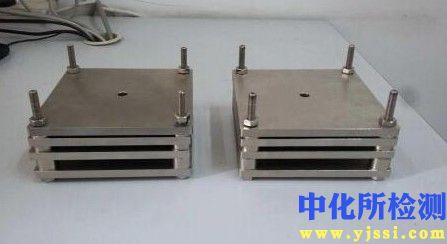

1. 基本压缩夹具（恒应变型）

   • 原理：由两块高度抛光的平行钢板和一组精确厚度的“限制器”（spacer）组成。限制器放置于试样周围，确保当紧固螺丝拧紧时，试样被压缩至预定高度（如原始高度的75%）。结构简单，成本低，适用于标准恒应力永久变形测试。

   • 应用：批量试样在环境试验箱中进行长时间高温压缩测试。为最广泛使用的装置。

2. 压缩应力松弛仪

   • 原理：在保持试样恒定位移的同时，通过高精度力传感器实时监测并记录压缩力的衰减。系统通常由伺服电机或气动装置提供恒定位移，传感器和数据采集系统记录应力-时间曲线。

   • 应用：主要用于橡胶密封材料的应力松弛研究，评估其长期密封力保持能力。符合ASTM D6147等标准。

3. 万能材料试验机（配备压缩夹具与恒温箱）

   • 原理：利用试验机的作动缸对试样施加可控的压缩载荷或位移，通过内置的载荷传感器和引伸计精确测量力与形变。可连接高低温环境箱进行温控测试。

   • 应用：

     • 压缩模量与强度测试：执行ASTM D695，通过应力-应变曲线计算模量、屈服强度等。

     • 蠕变测试：通过程序控制施加恒定载荷，长时间监测形变。

     • 压缩永久变形测试：可编程模拟压缩-保持-恢复的循环，自动化程度和精度更高。

4. 动态机械分析仪

   • 原理：对试样施加小幅振荡压缩载荷，测量材料的复数模量、损耗因子等粘弹性参数随温度、频率或时间的变化。

   • 应用：深入研究材料在压缩模式下的粘弹性行为、玻璃化转变温度（Tg）以及结构-性能关系，属于高级研究分析。

仪器选型关键参数：

• 力值范围与精度：从几牛顿（泡沫）到数万牛顿（硬质塑料）。

• 位移分辨率：通常需达到0.001mm。

• 温控范围与均匀性：常温至300°C以上，均匀性常要求±1°C或±2°C。

• 数据采集速率：对于应力松弛和蠕变测试，需要长时间稳定的低速采集能力。
