综合环境可靠性试验技术内容

综合环境可靠性试验是通过模拟产品在生命周期内可能经受的多种单一或组合环境应力，以激发潜在缺陷、评估其耐受能力和可靠性的系统化试验方法。其核心在于应用比实际使用环境更严苛但合理的应力条件，在较短时间内评估产品的长期可靠性。

一、检测项目分类及技术要点

试验项目主要分为单一环境应力试验、综合环境应力试验及可靠性强化/增长试验。

1. 单一环境应力试验

• 气候环境试验：

  • 温度试验：包括高温贮存、高温工作、低温贮存、低温工作、温度循环（考虑变温速率，如3°C/min、10°C/min、15°C/min）及温度冲击（空气-空气或液体-液体，转换时间通常≤30秒）。技术要点在于精确控制箱内温度均匀性（通常≤±2°C）和温度变化速率，避免产品因热胀冷缩产生机械故障或电气性能漂移。

  • 湿热试验：分为恒定湿热（如40°C, 93%RH）和交变湿热（在高温高湿与低温高湿间循环）。技术要点在于评估材料吸湿、绝缘性能下降、金属腐蚀及“呼吸效应”导致的内部结露。

  • 低气压试验：模拟高海拔环境（如海拔15000m对应约12kPa）。技术要点是评估空气绝缘强度下降导致的击穿、散热能力恶化及密封产品的外壳变形或泄漏。

  • 盐雾试验：分为中性盐雾（NSS）、乙酸盐雾（AASS）和铜加速乙酸盐雾（CASS）。技术要点是评估金属材料的电化学腐蚀和防护层有效性，重点关注腐蚀速率和形态，而非直接等同于实际海洋大气腐蚀时间。

  • 砂尘试验：模拟吹砂、吹尘和降尘环境。技术要点是控制砂尘浓度（如10g/m³）、颗粒尺寸分布（如≤75μm）、风速及评估产品密封性能与机械磨损。

  • 太阳辐射试验：模拟全光谱光照或重点关注紫外波段（UV）。技术要点是控制辐照度（如0.55W/m² @ 340nm）、光谱分布、黑板温度和试验周期，评估材料老化、褪色、粉化及开裂。

  • 防水防尘试验（IP代码）：依据IEC 60529标准，使用专用试验设备。技术要点包括：防水试验（滴水、淋水、喷水、溅水、强力喷水、浸水、压力浸水等）、防尘试验（防异物进入、尘密试验）。

2. 综合环境应力试验

• 温度-湿度-振动三综合试验：核心可靠性试验项目。技术要点在于同时施加温度循环（含温变率）、湿度循环（通常20%-95%RH）和随机振动（依据产品安装平台功率谱密度PSD曲线）。应力间的协同效应能更真实地激发因材料不匹配、连接器松弛、裂纹扩展等引起的故障。

• 温度-低气压综合试验：常用于航空航天及高原电子设备。技术要点是在低气压条件下进行温度循环，评估散热和绝缘在极限条件下的性能。

• 其他组合：如温度-振动、湿热-振动等，依据具体应用场景定制。

3. 可靠性强化试验与高加速寿命试验

• 高加速寿命试验（HALT）：研制阶段用于发现设计缺陷的工具性试验。通过施加步进式的极端应力（如快速温变率（>50°C/min）、宽温区（如-100°C至+200°C）、多轴随机振动、电压循环等），快速激发产品工作极限和破坏极限，以改进设计裕度。

• 高加速应力筛选（HASS/HASA）：生产阶段用于剔除制造缺陷的筛选工具。基于HALT确定的应力极限，施加略低于破坏极限但高于工作极限的应力（通常为极限的50%-80%），在短时间内暴露早期失效。

二、各行业检测范围的具体要求

不同行业因产品使用环境、失效后果和标准体系差异，对试验项目、严酷等级和判据有明确具体要求。

• 汽车电子：

  • 标准体系：以ISO 16750系列、IEC 60068-2系列及各大整车厂（如福特、通用、大众、日产）的企业标准为主导。

  • 核心要求：极度宽泛的工作温度（如-40°C至+125°C发动机舱）；耐大量化学介质（燃油、机油、清洗剂）；高强度机械振动与冲击（基于发动机和路面激励谱）；要求进行温度、湿度、振动、电源变化等多因素综合试验。如ISO 16750-4规定了电气负荷、机械负荷、气候负荷、化学负荷的综合试验要求。

  • 典型试验：冷热冲击、机械振动（随机+正弦）、盐雾、防尘防水（IP6K9K）、太阳辐射、湿热循环、抛负载试验等。

• 航空航天与军工：

  • 标准体系：MIL-STD-810H、RTCA DO-160G、GJB 150A/B、GJB 899A。

  • 核心要求：极高可靠性，覆盖极端环境。强调低气压（高空）、宽温、爆炸性大气、高强度冲击（如炮弹发射、着陆）、噪声、霉菌、流体污染、太阳辐射等。试验程序严格，通常要求功能监测与性能验证同步进行。如MIL-STD-810H强调基于产品生命周期环境剖面（LCEP）进行剪裁设计试验。

  • 典型试验：温度-高度试验、湿热/霉菌、太阳辐射、爆炸性大气、振动（声振、随机、正弦扫频）、冲击（功能性、坠撞安全）、加速度、结冰/冻雨等。

• 消费电子与信息技术设备：

  • 标准体系：IEC/EN 60068系列、IEC/EN 60950-1 (ITE安全)、GB/T 2423系列。

  • 核心要求：重点关注用户日常使用环境，如温湿度储存与工作、机械冲击（跌落、撞击）、表面划痕、汗水腐蚀、粉尘、静电放电（ESD）、盐雾（沿海地区）。试验条件相对温和，但强调外观和基本功能保持。

  • 典型试验：温湿度循环、跌落试验、按键/触摸屏寿命、线性恒加速（如硬盘）、ESD、盐雾、砂尘等。

• 工业与电力设备：

  • 标准体系：IEC/EN 60068、IEC 60721（环境条件分类）、各行业专用标准（如变电站设备）。

  • 核心要求：长寿命、高稳定性。强调耐高温（如户外机柜）、耐腐蚀性气体（H2S, SO2）、耐盐雾（沿海变电站）、耐高低温循环、机械振动（如运输和运行振动）、EMC与环境的综合影响。

  • 典型试验：交变湿热、化学气体腐蚀、盐雾、高低温循环、振动试验、外壳防护等级（IP）测试等。

三、检测仪器的原理和应用

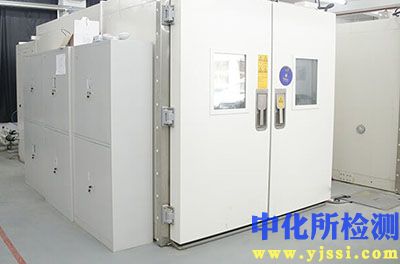

1. 气候环境试验箱

• 原理：通过制冷系统（机械压缩/液氮）、加热系统、加湿系统（蒸汽/水盘）、除湿系统及风道循环，在密闭工作室中建立并精确控制设定的温湿度环境。低气压试验通过真空泵抽气实现。

• 应用：执行高低温试验、湿热试验、温度循环、温度冲击（多箱式或吊篮式）及温湿度-低气压综合试验。关键参数包括：温度范围、均匀度、波动度、升降温速率、湿度范围及控制精度。

2. 振动试验系统

• 原理：主要由振动控制器、功率放大器、电动振动台（或液压振动台）组成。控制器生成所需振动波形（正弦、随机、冲击等）的信号，经功放放大后驱动振动台动圈产生激励力，通过夹具传递至样品。通过闭环控制，利用安装在样品或动圈上的加速度传感器反馈信号进行实时校正。

• 应用：执行正弦扫频、随机振动、经典冲击、谐振搜索与驻留等试验。三综合试验中，振动台通常集成于温湿度箱内。

3. 综合环境试验系统

• 原理：将温湿度试验箱、振动台、控制单元深度集成。振动台穿过箱体底部，样品安装在延伸至箱内工作区的振动扩展台面上。系统需解决振动传递导致的箱体结构强度、隔振、温度均匀性及动密封等技术难题。

• 应用：执行温度-湿度-振动三综合试验，是进行产品可靠性验证和故障复现的核心设备。

4. 盐雾/腐蚀试验箱

• 原理：通过压缩空气将特定浓度的氯化钠（或其他腐蚀性）溶液雾化，喷洒在密闭箱内。通过加热装置维持箱内恒定温度。根据试验类型调节溶液pH值（中性、酸性）。

• 应用：执行中性盐雾、乙酸盐雾、CASS试验及循环腐蚀试验（CCT），后者通常集成干湿交替、湿度控制功能。

5. 砂尘/防水试验箱

• 原理：砂尘箱通过鼓风机使规定浓度的试验用尘在密闭箱内循环或沉降，模拟吹尘或降尘环境。防水箱通过摆管喷头、淋雨喷头、加压水枪或浸水槽等不同装置，模拟各种水流条件。

• 应用：依据IEC 60529等标准，进行IP5X、IP6X防尘试验和IPX1至IPX9K的防水等级测试。

6. HALT/HASS试验系统

• 原理：采用液氮制冷和高温气流加热实现超快速温变率（>50°C/min）；采用多轴气动振动台（六自由度振动）或带高频响应的电磁振动台，提供宽频带（最高可达10kHz）的随机振动激励。系统结构坚固，以承受高应力。

• 应用：专用于产品的可靠性强化试验（HALT）和高加速应力筛选（HASS/HASA）。

所有试验仪器均需定期依据国家/国际标准（如JJF系列计量规范、ISO 17025）进行校准，确保应力施加的准确性与可追溯性。试验的有效性取决于对产品失效机理的深刻理解、环境应力的正确选择与剪裁，以及试验过程的精确控制和监测。
