1. 检测项目分类及技术要点
水压爆破试验是一种验证承压设备极限承载能力、整体强度和完整性的破坏性试验。核心是通过液体介质(通常为水)对试样内部加压直至破坏,获取关键性能数据。
1.1 主要检测项目
-
爆破压力(Pb): 试样发生爆破或失去压力承载能力时的最高压力。这是评价设备极限强度的核心指标。
-
屈服压力(Py/s): 通过压力-体积变化曲线或应变测量,确定试样发生整体塑性屈服时的压力。
-
压力-容积/应变曲线: 连续记录压力与进水量(反映容积变化)或关键点应变的关系曲线,用于分析材料的弹塑性变形行为、屈服现象和强化特性。
-
爆破形态分析: 观察和记录爆破口的位置、形状、大小及断口特征,用以评估材料的均质性、工艺缺陷以及结构设计的合理性。
-
容积变形率/环向应变: 计算加压过程中的容积膨胀率或最大环向应变,评估材料的塑性储备。
1.2 关键技术要点
-
介质要求: 必须使用液体,推荐为洁净水。试验前必须彻底排空设备内气体,确保介质不可压缩性,防止气体蓄能引发爆炸性破裂。
-
加压速率控制: 在弹性阶段和塑性阶段,应保持平缓、可控的加压速率,通常建议不超过0.1 MPa/s。临近预期屈服或爆破压力时,应进一步降低速率,以准确捕捉特征压力点。
-
安全防护: 必须设置坚固的防爆围挡或安全距离,远程控制加压和数据采集。试验区域严禁无关人员进入。
-
数据同步采集: 压力传感器、流量计(或位移传感器测量进水量)和应变仪的数据采集必须同步,确保压力-容积曲线等相关性分析的准确性。
-
终止条件: 当压力表指针出现峰值后发生持续下降(通常下降幅度达最高压力的10%),或试样发生明显破裂泄漏时,即为爆破终点。
2. 各行业检测范围的具体要求
不同行业标准对水压爆破试验的适用范围和合格判据有明确规定。
2.1 压力容器与管道元件
-
标准依据: 参照GB/T 15385《气瓶水压爆破试验方法》、ASME BPVC Section VIII等。
-
适用范围: 主要用于研发阶段的型式试验、新材料新工艺验证、或批量产品中抽样进行的质量监控试验。常规制造中不作为必检项目。
-
具体要求:
-
气瓶/蓄能器壳体: 实测爆破压力(Pb)不得低于设计爆破压力,通常要求Pb ≥ 1.8~3.0倍的工作压力(具体倍数取决于材料与设计规则)。爆破口应呈塑性撕裂状,无碎片。
-
管道管件: 用于验证其整体强度,实测爆破压力需满足相关产品标准规定的最小值(如SY/T 5992对石油用螺纹管件的要求)。
-
多层容器: 可验证层板间贴合程度及整体强度。
-
2.2 航空航天
-
标准依据: 参照MIL-STD-1522A、SAE AS1200等。
-
适用范围: 发动机管路、燃油液压系统管路、推进剂贮箱、生命保障系统压力容器的鉴定试验。
-
具体要求:
-
破坏压力比(Burst Pressure Ratio, BPR): 要求实测爆破压力与最大预期工作压力(MEOP)之比满足规定裕度(如BPR ≥ 2.0或更高)。
-
安全裕度(M.S.): 通过试验验证计算模型,确认在极限载荷下具有正的安全裕度。
-
泄漏先于爆破(LBB)验证: 对于某些关键部件,需验证其在完全爆破前,会出现可被监测到的塑性变形或泄漏。
-
2.3 医用介入器械
-
标准依据: 参照ISO 10555-4(血管内导管)、ISO 25539-2(血管支架)等。
-
适用范围: 球囊导管、高压注射器筒体等需要承受内部压力的器械。
-
具体要求:
-
额定爆破压力(RBP): 通过一定样本量(通常n≥25)的爆破试验,运用威布尔统计方法,确定在95%置信度下99%的样品爆破压力不低于RBP值。
-
循环疲劳后爆破: 部分产品需齐全行规定次数的压力循环,再进行爆破试验,以评估其耐久性后的强度保留率。
-
2.4 汽车行业(燃料电池汽车)
-
标准依据: 参照GB/T 24549、UN R134(氢燃料电池车辆安全法规)等。
-
适用范围: 车载高压氢燃料储气瓶(尤其是III型、IV型复合气瓶)的型式试验。
-
具体要求:
-
爆破压力要求: 实测最小爆破压力(Pb,min)必须大于等于设计爆破压力。对于公称工作压力(NWP)为35MPa的IV型瓶,设计爆破压力通常为87.5MPa(2.5倍NWP),实测值需满足此要求。
-
破坏模式: 气瓶应发生塑性爆破,不允许发生脆性断裂或沿纤维-衬里界面的分层破坏。爆破口应位于筒体圆柱段,且无碎片产生。
-
试验顺序: 爆破试验通常在极限温度循环、跌落、火烧、裂纹容限等系列环境试验之后进行,以考核最恶劣情况下的残余强度。
-
3. 检测仪器的原理和应用
试验系统的精度和可靠性是获得有效数据的基础。

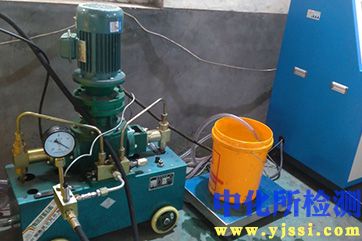

3.1 高压泵与增压系统
-
原理: 采用电动或气动液压增压器,将低压水(来自柱塞泵或供水系统)增压至试验所需超高压力。核心是大小活塞面积比产生压力放大效应。
-
应用: 提供平稳、无脉动的压力源。需根据试验要求的最高压力、容积和加压速率选择型号。通常配备高低压两级泵送系统,以提高初始填充效率。
3.2 压力传感器与变送器
-
原理: 主流采用应变式或压阻式原理。压力作用于敏感元件(膜片)产生形变,导致惠斯通电桥的电阻变化,输出与压力成正比的电信号。
-
应用: 直接测量试样内部压力。量程应约为预期爆破压力的1.5-2倍,精度不低于0.5%FS。必须定期(通常一年)进行校准,确保量值溯源至国家压力基准。
3.3 体积测量装置
-
原理:
-
高精度流量计: 如质量流量计或校准后的容积式流量计,直接测量注入试样的水量。
-
位移传感器测量柱塞位移: 在无中间泄漏的闭环增压系统中,通过高精度直线位移传感器测量增压器小活塞的位移,结合缸径计算注入体积。
-
-
应用: 用于绘制压力-容积(P-V)曲线,是确定屈服压力(通常在曲线斜率首次发生明显变化的拐点处)和塑性变形能力的关键。
3.4 应变测量系统
-
原理: 将电阻应变片粘贴在试样表面预定位置,组成测量电桥。试样变形导致应变片电阻变化,经应变仪放大和解调,输出应变值。
-
应用: 用于绘制压力-应变(P-ε)曲线,可更精确地确定材料的屈服点(如采用0.2%残余应变法),并分析局部应力集中情况。
3.5 数据采集与控制系统
-
原理: 基于工业计算机或专用控制器,通过高速A/D模块同步采集压力、体积、应变等多通道模拟信号,并输出控制信号调节增压器或比例阀。
-
应用: 实现加压速率的程序控制、试验数据的实时显示与记录、超压自动泄压保护,并自动生成试验报告和特征曲线。
