耐环境应力开裂试验详细技术内容

一、 检测项目分类及技术要点

耐环境应力开裂试验是评价材料（尤其是高分子聚合物及其制品）在特定环境介质和应力共同作用下抵抗开裂失效能力的核心方法。主要分为两大类：

1. 恒负荷/恒应变开裂试验

• 原理： 对试样施加恒定拉伸应力或使其保持恒定弯曲应变，并浸入特定的活性介质中，观测其开裂时间。

• 技术要点：

  • 试样制备： 通常采用哑铃型拉伸试样或带缺口的矩形弯曲试样。试样表面需平整、无划痕、气泡等缺陷。

  • 应力/应变水平： 应力水平通常选择在材料屈服强度的20%-80%之间，需根据材料特性及测试标准精确计算和设定。对于弯曲应变，常用固定应变夹具（如弯条夹具）产生固定的应变值（如1.0%、1.5%、2.0%等）。

  • 环境介质： 是关键变量。常用介质包括：表面活性剂（如Igepal CO-630、Tx-100）、醇类、酯类、油类、酸、碱、盐溶液等。介质浓度、温度、pH值必须严格控制。

  • 失效判据： 通常定义为试样表面或缺口根部出现肉眼可见的裂纹（长度通常≥0.25mm），或试样完全断裂。需在显微镜或特定光照条件下定时观察。

  • 数据记录： 记录每个试样从开始至开裂的失效时间（F₀）。一组平行试样（通常≥10个）的失效时间数据用于统计分析。

2. 全缺口蠕变试验

• 原理： 在哑铃型试样的有效长度内，沿宽度方向加工一排平行的锋利缺口，使其应力高度集中。在恒定载荷下浸入介质，测定其开裂时间。

• 技术要点：

  • 缺口加工： 缺口深度、间距和根部半径必须严格符合标准（如ISO 16770）。缺口根部半径极小（如≤0.025mm），以产生高度应力集中。

  • 载荷施加： 施加的载荷基于试样剩余截面积（缺口后面积）计算，应力水平通常为4.0 MPa或6.0 MPa。

  • 评价方法： 记录全缺口蠕变破坏时间。通过在不同应力水平下测试，可以绘制应力-破坏时间对数曲线，外推材料在长期低应力下的ESCR性能。

通用技术要点：

• 温度控制： 试验通常在恒温槽中进行，标准温度为50°C±0.5°C或23°C±1°C，温度波动直接影响化学反应速率和分子链活动性。

• 数据统计分析： 结果通常以失效概率-时间对数曲线表示。关键参数包括：

  • F₅₀： 50%试样失效的时间（中位失效时间）。

  • 斜率： 表征失效时间的离散程度，反映材料均匀性和缺陷敏感性。

  • 无破坏时间： 在规定时间（如500h）内未发生开裂的试样比例。

二、 各行业检测范围的具体要求

1. 聚乙烯管材及燃气管道行业

• 标准： GB/T 1842（对应ASTM D1693）、ISO 16770、GB/T 38096（80°C 全缺口蠕变试验）。

• 具体要求： 主要评价高密度聚乙烯（HDPE）和中等密度聚乙烯（MDPE）的ESCR性能。

  • 介质： 通常采用10%（v/v）的Igepal CO-630（王基酚聚氧乙烯醚）水溶液作为标准刻痕介质。

  • 样品： 压塑或注塑成型的标准试样，或从管材上裁切、加工。

  • 应变水平： 常采用100%应变（弯条夹具）或恒应力加载。

  • 评价： 对于燃气管道料，要求F₅₀大于数百甚至上千小时，是材料分级和准入的关键指标。

2. 电线电缆行业

• 标准： IEC 60811-509、GB/T 2951.41。

• 具体要求： 主要用于测试聚烯烃（如PE、PP）电缆护套和绝缘料。

  • 试样： 从成品电缆上纵向或横向截取哑铃片，或制备标准注塑试样。

  • 环境与应力： 浸入特定表面活性剂溶液（如Igepal），施加20%的拉伸应变。试验温度常为50°C。

  • 评价： 在规定时间（如48h或96h）后，检查试样开裂情况，要求无开裂。是电缆长期可靠性的重要评价指标。

3. 汽车及石化行业（燃油系统部件）

• 标准： SAE J2260、ISO 2878、各大车企内部标准（如福特、通用、大众等）。

• 具体要求： 评价尼龙（PA）、聚甲醛（POM）、氟塑料等在燃油、润滑油、刹车液、冷却液等介质下的应力开裂性能。

  • 介质： 与实际使用介质一致或模拟，如90#汽油、CE10燃料（汽油+10%乙醇）、柴油、发动机油、变速箱油、乙二醇基冷却液等。

  • 应力与温度： 采用多轴应力环或三点弯曲夹具施加不同水平的应变，测试温度范围宽（-40°C 至 120°C），模拟实际工况。

  • 评价： 不仅要观测宏观裂纹，还常结合压力衰减测试（对中空部件）或显微镜检查微裂纹。

4. 医疗包装行业

• 标准： ASTM F2138（聚碳酸酯医疗器械）、YY/T 0698.7。

• 具体要求： 评价环氧乙烷灭菌袋、输液器具、药品包装等在醇类、酯类消毒剂或药物溶剂下的应力开裂。

  • 介质： 异丙醇（IPA）、乙醇、脂类溶剂等。

  • 试样： 可以是标准哑铃片，或直接从包装产品（如袋、盖、接头）上取样。

  • 评价： 在规定浓度、温度和时间的介质暴露后，检查试样是否出现裂纹或物理性能显著下降。

三、 检测仪器的原理和应用

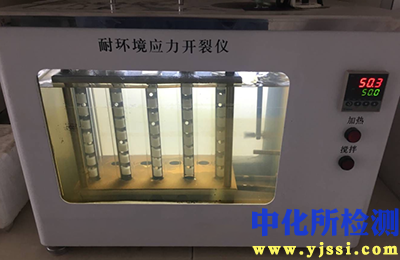

1. 恒应力/恒应变试验装置

• 原理： 由恒温介质浴、试样夹具、加载系统、计时器和观察系统组成。

  • 加载系统： 对于恒应力，通常使用砝码、杠杆系统或伺服电机驱动的恒力机构，对试样施加精确的静态拉伸载荷。对于恒应变，使用具有固定曲率半径的弯条夹具或C形环夹具，使试样产生固定的弯曲形变。

• 应用： 执行如ASTM D1693、GB/T 1842等标准的测试。一台设备可同时容纳数十个试样，进行平行统计试验。高级型号配备自动视频监测和裂纹识别系统，可减少人工观察误差。

2. 全缺口蠕变试验机

• 原理： 整合了精密缺口加工设备和恒负荷蠕变试验机。

  • 缺口加工机： 使用精密的铣刀或剃刀片，在试样上加工出一系列深度、间距一致的标准化缺口。

  • 蠕变试验机： 将带缺口试样安装在夹具上，浸入恒温介质浴，通过杠杆或直接砝码系统对试样施加基于缺口剩余面积的恒定拉伸应力。

• 应用： 专门用于执行ISO 16770标准，评估聚乙烯材料在长期、低应力下的耐慢速裂纹增长性能，特别适用于预测管材和地膜的长期寿命。

3. 多环境应力开裂试验箱

• 原理： 是一个集成化的环境模拟箱，内部包含可控制温度、介质循环/更换的多个独立测试腔室。配备多种夹具（三点弯曲、U型弯曲、拉伸等），可同时对不同形状的试样在不同介质/应力组合下进行测试。

• 应用： 广泛应用于汽车、电子、航空航天等领域，用于模拟复杂的实际使用环境，进行材料筛选和部件可靠性验证。可根据客户标准定制介质循环和温度程序。

核心仪器辅助系统：

• 恒温介质浴： 采用高性能的循环加热/制冷系统，确保介质温度均匀、稳定，精度通常需达到±0.5°C。

• 在线监测系统： 包括视频显微摄像头、激光测微计或应变计，用于实时监测裂纹的萌生和扩展，实现破坏时间的自动记录。

• 数据采集与分析软件： 自动收集失效时间数据，进行威布尔分布（Weibull）等统计分析，直接生成F₅₀、斜率及概率-时间曲线图。
