电加热测试详细技术内容

一、 检测项目分类及技术要点

电加热测试可分为性能测试、安全测试、可靠性测试及能效测试四大类。

1. 性能测试

• 输入输出特性：

  • 输入功率：在额定电压及正常工作温度下，实测功率与额定功率偏差通常要求≤10%。

  • 热效率：输出有效热能与输入电能的比值。直接测量法（量热计法）或间接计算法（测量功率与热损失），精度要求±1%以内。

  • 升温时间及温度分布：记录加热体从室温升至设定稳定温度所需时间。使用多点热电偶或热成像仪监测工作表面温度均匀性，关键区域温差通常要求≤±5°C。

• 温控特性：

  • 控温精度：稳态下，实际温度与设定温度的最大偏差，精密设备要求≤±1°C。

  • 超调量：首次达到设定温度时的最大过冲值与设定值之比，一般要求<10%。

  • 温度波动度：在稳态下，温度随时间变化的峰峰值。

2. 安全测试

• 电气安全：

  • 绝缘电阻：在500V DC下，带电部件与外壳间绝缘电阻≥2 MΩ（常态）；湿热试验后≥1 MΩ。

  • 电气强度：依据产品类别，在带电部件与易触及金属部件间施加交流电压（如1250V/1750V）1分钟，无闪络、击穿。

  • 泄漏电流：正常工作时，对地泄漏电流通常≤0.75mA（I类器具）。

  • 接地电阻：保护接地端子与可能触及金属部件间电阻≤0.1Ω。

• 热安全：

  • 非正常工作保护：模拟堵转、风扇失效、控制器故障等单一异常条件，测试期间及测试后，产品不得喷火、释放有毒可燃气体，外壳温升及部件温度不得超过标准限值（如绕组温升根据绝缘等级限定）。

  • 表面温升：在额定电压1.15倍下工作至稳定，测量外壳、手柄等可触及部位温升，一般限值：金属外壳≤45K，塑料外壳≤60K。

  • 防火阻燃：对非金属材料进行灼热丝（如550℃/750℃）、针焰测试，评估其阻燃等级。

• 机械安全：

  • 结构检查，确保无锐利边缘，发热体有充分防护。

3. 可靠性测试

• 寿命测试：

  • 工作寿命：在额定工况或加速应力（如电压波动、循环通断）下进行连续或循环工作，记录至失效的时间或循环次数。如家用加热器常进行5000次通断循环测试。

  • 温度交变循环：在高低温箱中进行温度循环（如-20°C至+85°C，循环数百次），评估材料热疲劳及连接可靠性。

• 环境适应性：

  • 依据产品应用标准，进行湿热试验（如40°C，93% RH，48h）、盐雾试验、振动与冲击测试。

4. 能效测试

• 依据具体产品能效标准（如欧盟ERP指令、中国能效标识制度），在规定测试条件下测量能效指数、待机功耗等指标。

二、 各行业检测范围的具体要求

1. 家用电器行业（如电暖器、电热水壶、电热毯）

• 核心标准：IEC 60335系列及各国衍生标准（如GB 4706）。

• 具体要求：

  • 强调防触电、防火、机械危险防护。电热毯需进行褶皱折叠状态下的温升测试。

  • 液体加热器具（如热水壶）需测试沸水断电保护功能及干烧保护性能。

  • 表面温升限制严格，特别是人手可触及部位。

  • 能效测试针对特定产品，如房间加热器的季节能效计算。

2. 工业及过程加热设备（如工业烘箱、热风枪、管道伴热带）

• 核心标准：IEC 60519系列（工业电热装置的安全）、IEC/EN 61010（测量、控制和实验室用设备安全）。

• 具体要求：

  • 重点关注在工业环境下的电气安全与防护等级（IP代码）。

  • 温度控制精度和均匀性是关键性能指标，直接关系到工艺质量。

  • 需评估在过载、冷却失效等故障模式下的保护措施。

  • 伴热带需测试其单位长度输出功率、抗弯曲老化、防爆性能（如用于危险区域）等。

3. 新能源汽车领域（如PTC加热器、电池包/座舱加热系统）

• 核心标准：ISO 6469（电动汽车安全）、GB/T 18384、各车企技术规范。

• 具体要求：

  • 高电压安全是首要考量（工作电压可达400V以上），绝缘、耐压、爬电距离要求远高于家用电器。

  • 严苛的环境可靠性测试：宽温工作（-40°C至+85°C）、高低温循环、湿热循环、防尘防水（IP67常见）、振动与冲击（模拟车载环境）。

  • 需测试加热器的启停特性对整车高压电网的冲击（电流冲击）。

  • 功能安全评估（ISO 26262）可能适用于相关的电子控制系统。

4. 医疗器械领域（如恒温箱、理疗仪、呼吸加热器）

• 核心标准：IEC 60601系列（医用电气设备安全与性能）。

• 具体要求：

  • 极高的安全冗余度，需通过“单一故障条件”测试。

  • 与患者接触部分的温度限制极其严格，防止烫伤。

  • 精度和稳定性要求高，尤其是用于培养或治疗的恒温设备。

  • 需进行生物相容性评估（若接触人体）。

  • 电磁兼容性（EMC）要求严格，避免干扰其他医疗设备。

三、 检测仪器的原理和应用

1. 电参数测量仪器

• 功率分析仪/高精度数字功率计：

  • 原理：通过同步采样电压和电流信号，计算瞬时功率，再积分得到有功功率、视在功率、功率因数等。采用宽频带采样和真有效值（True RMS）计算技术。

  • 应用：精确测量加热设备的输入功率、浪涌电流、稳态电流及能效计算。用于测试效率时，要求精度等级不低于0.5级。

2. 温度测量与记录仪器

• 热电偶与数据采集器：

  • 原理：基于塞贝克效应，两种不同导体连接形成回路，当两端温度不同时产生热电势。K型（镍铬-镍硅）和T型（铜-康铜）常用。

  • 应用：多点温度监测（如升温曲线、温度均匀性），成本低，量程广。需进行冷端补偿和定期校准。

• 电阻温度检测器（RTD，如Pt100）：

  • 原理：利用铂金属电阻随温度变化而变化的特性，关系接近线性，精度和稳定性优于热电偶。

  • 应用：作为标准温度传感器，用于高精度控温系统或作为校准参考。

• 热像仪（红外热成像仪）：

  • 原理：检测物体表面发射的红外辐射，并将其转换为温度分布图像。非接触测量。

  • 应用：快速扫描加热设备表面温度场，直观发现热点、冷区及温度分布不均匀问题，评估隔热效果。

3. 电气安全测试仪器

• 耐压测试仪：

  • 原理：产生可调的高压交流或直流电源，施加于被测绝缘体两端，监测泄漏电流是否超过设定阈值。

  • 应用：进行电气强度测试，验证绝缘系统的介电强度。

• 绝缘电阻测试仪（兆欧表）：

  • 原理：内部产生500V或1000V等固定直流测试电压，测量流过绝缘材料的微小电流，换算并显示电阻值。

  • 应用：测量常态和潮湿状态下的绝缘电阻。

• 接地电阻测试仪：

  • 原理：通常采用三线法或四线法，通过测试电流源和电压检测回路，计算接地路径的电阻，消除引线电阻影响。

  • 应用：测量保护接地端子的连续性及接地电阻。

4. 环境与可靠性测试设备

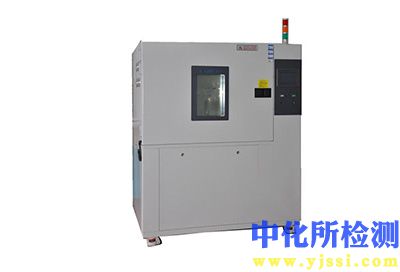

• 高低温湿热试验箱：

  • 原理：通过压缩机、加热器、加湿器及控制系统，在密闭空间内模拟设定温湿度环境。

  • 应用：进行产品的高温工作、低温启动、湿热贮存等环境适应性测试。

• 温度冲击试验箱：

  • 原理：通过两箱法（高温箱和低温箱）或液槽法，实现样品的快速高低温转换。

  • 应用：评估材料、焊点及部件在剧烈温度变化下的耐受能力。

• 振动试验台：

  • 原理：通过电动、液压或机械方式产生可控频率和幅值的振动。

  • 应用：模拟运输或使用中的振动环境，测试电加热产品结构、连接的机械牢固性。

5. 专用测试系统

• 量热计（Calorimeter）：

  • 原理：将被测加热器的输出热能完全收集在隔热良好的水套或空气中，通过测量介质温升和流量计算总热量。

  • 应用：直接、准确地测量加热器的热输出功率，是标定热效率的基准方法。

• 热流计：

  • 原理：利用热阻层两侧的温差测量通过其的热流密度。

  • 应用：贴附于加热器外壳，测量表面热损失，辅助计算热效率。
