动作温度测试详细技术内容

1. 检测项目分类及技术要点

动作温度测试是一种通过模拟实际工况，测定装置、材料或元件在受控升温环境下，其特定功能（如开关动作、阀门开启、保护器触发）被激活时的临界温度的试验方法。其主要分类及技术要点如下：

• 1.1 热敏元件动作温度测试

  • 技术要点：

    • 升温速率控制：根据标准（如GB/T 14536.1、IEC 60730-1），通常采用空气浴或液体浴，以0.5 K/min至1 K/min的速率均匀升温，避免热冲击。

    • 动作判定：精确捕捉被测元件（如双金属片、热熔断体、温控器）发生物理状态变化（如触点断开/闭合、熔体熔断）的瞬时温度。需使用高响应速度的数据采集系统。

    • 重复性与分散性：单一样品需进行多次（通常≥3次）循环测试以确定动作温度的重复性；批次样品需统计动作温度的分散带，其宽度是可靠性关键指标。

• 1.2 消防器材动作温度测试

  • 技术要点：

    • 标准工况模拟：依据GB 5135.1（洒水喷头）、GB 4716（感温火灾探测器）等，在专用风洞式试验炉或油浴中进行。测试需模拟热气流条件，而非单纯静态加热。

    • 响应时间指数（RTI）与传导系数（C）测定：这是核心参数。通过插入试验（Plunge Test）在标准温升速率（如30°C/min）的气流中，测量动作时间与气流温度、喷头（或探测器）动作温度的关系计算得出。RTI值表征热敏元件的灵敏度。

    • 额定动作温度验证：测试批量样品（如不少于25只）的动作温度，其平均值须在标准规定的公差带内（如公称动作温度的±3%以内）。

• 1.3 材料相变或软化温度测试

  • 技术要点：

    • 形变或性能拐点捕捉：如维卡软化温度（VST）、热变形温度（HDT）测试（ISO 306、ISO 75）。在恒定升温（通常50°C/h或120°C/h）下，对标准试样施加特定静弯曲应力或穿刺载荷，测定其达到规定变形量（如0.2mm或1.0mm）时的温度。

    • 载荷与支撑间距的精确性：载荷的精度（±1%）和支撑间距的偏差（±0.5mm）对结果影响显著，必须严格校准。

    • 试样状态调节：材料吸湿量会显著影响结果，测试前需按标准进行干燥和状态调节。

2. 各行业检测范围的具体要求

• 2.1 电工电子行业

  • 范围：小型断路器、热继电器、电机保护器、锂离子电池热管理系统（TSM）中的热保护元件。

  • 具体要求：

    • 标准依据：主要遵循IEC 60269、IEC 60947、UL 489、GB/T 14048等。

    • 环境条件：测试通常在无强制对流的环境试验箱中进行，以避免气流扰动。

    • 验证项目：除额定动作温度外，还需测试极限不动作温度（如1.05倍或1.1倍额定动作温度下长期不动作）和极限动作温度（如1.5倍或2倍额定电流下的动作温度及时间）。

    • 失效模式分析：动作后需检查触点是否熔焊、绝缘是否损坏等。

• 2.2 消防安防行业

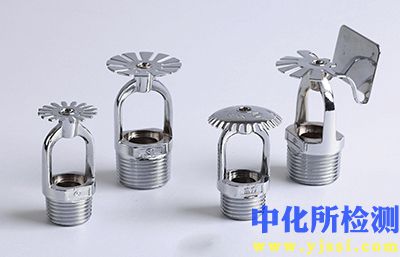

  • 范围：自动洒水喷头、感温火灾探测器（点型、缆式）、防火阀的易熔件、排烟口温控释放器。

  • 具体要求：

    • 标准依据：严格遵循GB 5135、GB 4716、UL 199、EN 54-5、ISO 10294等强制性产品标准。

    • 功能完整性：动作温度测试后，需评估其是否引发后续连锁动作（如喷头布水、阀门关闭），并检查部件结构完整性。

    • 环境适应性：部分测试要求在潮湿、腐蚀、应力负载等预处理后进行，以模拟恶劣环境下的可靠性。

    • 分类测试：洒水喷头按公称动作温度分为多种等级（如57°C、68°C、93°C等），测试需对应其颜色标识进行验证。

• 2.3 材料与化工行业

  • 范围：塑料、复合材料、橡胶、合金、热熔胶、相变材料（PCM）。

  • 具体要求：

    • 标准依据：ISO 306、ISO 75、ASTM D1525、ASTM D648等。

    • 试样制备：样品的注塑或模压工艺、退火处理、尺寸精度必须严格符合标准，否则数据无可比性。

    • 载荷选择：针对材料预期用途选择不同载荷（如HDT测试有0.45MPa和1.82MPa两种应力），以预测其在轻载或重载下的最高使用温度。

    • 数据报告：需明确报告升温速率、载荷大小、试样尺寸及达到的变形量。

• 2.4 汽车与航空航天行业

  • 范围：发动机舱内的热保护开关、燃油系统温控阀、舱体防火密封条的膨胀触发温度、航空器液压系统的热安全阀。

  • 具体要求：

    • 极端环境模拟：除基础动作温度外，常结合振动、冲击、温度循环、盐雾等复合环境应力进行测试，标准常引用MIL-STD、SAE、RTCA DO-160等。

    • 高可靠性要求：动作温度的容差范围更窄，需进行更大量的样本测试和高加速寿命试验（HALT）以验证其统计可靠性。

    • 介质兼容性：对于浸没在油、燃油或液压油中的元件，需在相应介质中进行测试。

3. 检测仪器的原理和应用

• 3.1 高精度恒温浴槽

  • 原理：采用高性能的加热器、搅拌器和PID温度控制器，使硅油、乙二醇等传热介质在测试区域内形成均匀、稳定的温度场。温度波动度通常优于±0.1°C。

  • 应用：主要用于热敏继电器、热保护器等元件的静态动作温度测试，以及材料的维卡/热变形温度测试。其介质良好的热传递性确保了试样受热均匀。

• 3.2 风洞式响应时间试验炉

  • 原理：通过精密电加热器产生稳定且可程序化控制升温速率的热气流，经整流筛网后在测试段形成符合标准要求的层流或湍流状态。配备高精度热电偶测量气流温度（T_f）和试样基部温度（T_s）。

  • 应用：是测量洒水喷头和感温探测器RTI值和传导系数（C）的专用设备。通过将试样快速插入预定温度气流中，记录T_f、T_s和动作时间（τ），依据“艾伯斯方程”进行计算。

• 3.3 热成像系统与高速数据采集仪

  • 原理：

    • 热像仪：基于红外辐射原理，非接触式测量物体表面温度分布。空间分辨率和热灵敏度（NETD）是关键指标。

    • 高速数据采集仪：同步采集多通道热电偶、热电阻信号，采样率需达每秒数十至数百次，以精确捕捉动作瞬间的温度瞬变。

  • 应用：用于分析复杂组件在动作过程中的温度场分布，定位热点；同步记录动作触发信号与多点温度数据，用于精确判定动作温度和分析热传导路径。

• 3.4 热机械分析仪

  • 原理：在程序控温环境下，对样品施加静态或动态的微小机械力，通过高精度位移传感器测量样品的形变（膨胀、收缩、弯曲、针入）与温度/时间的关系。

  • 应用：主要用于材料科学领域，精确测定高分子材料、合金等的玻璃化转变温度（T_g）、软化点、热膨胀系数以及模拟维卡软化测试，提供比传统方法更灵敏和多元的数据。
