道路模拟试验技术内容

道路模拟试验是通过实验室设备复现车辆在实际道路行驶中承受的多轴随机振动、载荷及环境条件，用于评估整车、系统及零部件的疲劳耐久性、可靠性和性能。其核心在于通过室内加速试验，精确再现路谱载荷，缩短试验周期，控制试验条件的一致性。

1. 检测项目分类及技术要点

道路模拟试验主要分为以下几类，每类均有其特定的技术要点：

1.1 整车耐久性试验

• 技术要点：

  • 路谱采集与迭代：在标准强化道路（如比利时路、卵石路、扭曲路等）上安装传感器（加速度、位移、力传感器），采集车轮六分力（垂直、侧向、纵向力及力矩）或车身关键点加速度信号作为目标信号。通过迭代算法（如时域波形再现、频域响应函数法）在台架上复现该信号。

  • 多轴协同加载：通常采用四立柱（或更多）液压伺服系统，每个激振器需独立精确控制，并考虑各通道间的耦合与解耦。

  • 载荷谱编辑与加速：基于损伤等效原理（如Miner线性累积损伤准则），通过删除低损伤段、提高载荷幅值或频次进行试验加速，同时需避免引入非真实的过高载荷导致失效模式改变。

  • 监控与诊断：全程监控关键部位应变、位移及异响，定时进行车辆功能检查（如底盘螺栓扭矩、间隙测量）。

1.2 零部件与总成疲劳试验

• 技术要点：

  • 边界条件模拟：精确模拟被测件在整车上的安装状态和相邻部件的力学特性（通过夹具与作动器模拟）。

  • 载荷输入：输入载荷可为从整车路谱中分解得到的部件连接点载荷（力/力矩），或直接使用道路测量加速度作为驱动信号。

  • 多轴载荷试验：对于副车架、悬架等部件，需采用多轴试验机，同时施加垂直、纵向和侧向的复杂载荷序列。

  • 失效判据：以结构出现可见裂纹、刚度衰减达到预定值或功能失效作为试验终点。

1.3 道路模拟与环境复合试验

• 技术要点：

  • 环境舱集成：将道路模拟振动台置于高低温、湿热、盐雾环境舱内。

  • 同步控制：实现机械载荷（振动）与热载荷（温度循环、湿度）的精确同步与异步加载，以考察两者耦合效应（如材料特性变化导致的应力集中）。

  • 密封与防护：试验设备需适应恶劣环境，并考虑试件在温变条件下的热胀冷缩对夹具和连接的影响。

1.4 平顺性与异响（BSR）评价

• 技术要点：

  • 低量级精确复现：使用高精度作动器和低噪声基础，复现城市道路、高速公路等平滑路面的微弱振动信号。

  • 异响侦测：借助人工听觉评价或声学传感器、加速度传感器结合，在特定频率段（如20-2000Hz）内识别由零部件摩擦、撞击产生的异响。

  • 诊断与改进：通过试验定位异响源，并对改进方案进行快速验证。

2. 各行业检测范围的具体要求

2.1 汽车行业

• 乘用车/轻型商用车：执行标准如ISO 16750-3、企业标准等。整车试验通常要求完成相当于实际道路行驶10万至24万公里等效损伤的台架试验，周期压缩至2至6周。需覆盖所有典型路面和驾驶工况。

• 商用车（重卡、客车）：重点考核底盘车架、悬挂、动力总成悬置的耐久性。载荷谱更为严酷，需考虑满载、部分载荷等多种载重状态。试验等效里程要求更高，常达50万公里以上。

• 新能源汽车：除传统机械结构外，重点增加：

  • 电池包与电驱系统：在振动载荷下考核其结构完整性、电气连接可靠性（如接插件松动）、冷却系统密封性。需参照GB/T 31467.3、ECE R100等标准进行振动测试。

  • 高压安全：在耐久振动过程中及结束后，需监测绝缘电阻、电压，并进行耐压测试。

2.2 工程机械与农业机械

• 要求：模拟越野、作业场地等极端不平路面。试验需考虑高静态载荷与动态冲击的复合，如挖掘机的挖掘工况、收割机的田埂通过工况。重点关注车桥、回转支承、工作装置铰点等部位。遵循ISO 10896、SAE J109等系列标准。

2.3 轨道交通（机车车辆）

• 要求：模拟轨道不平衡、道岔、弯道等引起的振动。试验对象包括转向架、车体、悬挂部件。需符合EN 13749、GB/T 21563等标准。试验频率范围相对较窄，但位移幅值大，注重低频高能量载荷的精确模拟。

2.4 航空航天（起落架、机载设备）

• 要求：模拟飞机滑跑、起飞、着陆、转弯等地面操作载荷。起落架落震试验是核心，需精确模拟着陆冲击能量。遵循MIL-STD-810G方法 516.8、RTCA DO-160等标准，对载荷精度和控制动态响应特性要求极高。

3. 检测仪器的原理和应用

3.1 多轴液压振动台（四立柱/多立柱系统）

• 原理：由伺服液压作动器、伺服阀、油源、高刚性框架及MTS、IST等品牌的高性能控制器组成。采用闭环伺服控制，控制器基于目标信号与实测反馈信号的差异，实时调整输出至伺服阀的指令电流，控制作动器缸体的运动。

• 应用：是整车和大型总成耐久试验的核心设备。齐全的系统具备远程参数控制（RPC） 和时域波形再现（TWR） 功能，能精确复现复杂的多通道随机路谱。

3.2 多轴协调道路模拟机

• 原理：在液压振动台基础上，集成齐全的数字控制系统和迭代软件（如MTS RPC、IST SimCoder）。通过初始驱动信号驱动系统，比较系统响应（如轮毂加速度）与目标路谱，计算传递函数，并不断修正驱动文件直至响应与目标在容差范围内一致。

• 应用：用于高保真度的整车耐久性开发试验，可模拟对称、非对称及扭转等多种复杂路况。

3.3 电液伺服疲劳试验系统

• 原理：采用伺服阀控制的高动态响应作动器，对试件施加受控的力或位移。系统由作动器、负载框架、液压源及控制器组成。可用于静态、动态和疲劳测试。

• 应用：广泛用于零部件（如连杆、转向节、车桥）的拉伸、压缩、弯曲及疲劳试验。可进行程序载荷或随机载荷谱试验。

3.4 数据采集与传感器系统

• 原理：

  • 力传感器（轮力传感器）：基于应变原理，测量车轮六分力，是路谱采集的关键。

  • 加速度/位移传感器：压电式或压阻式加速度计，用于测量车身、底盘响应；LVDT或激光位移传感器用于精确测量相对位移。

  • 应变片与数据采集系统：将应变片的电阻变化转化为微应变值，用于测量结构局部应力。

• 应用：在道路数据采集、台架迭代和试验监控全过程使用，是连接真实道路与实验室的桥梁。

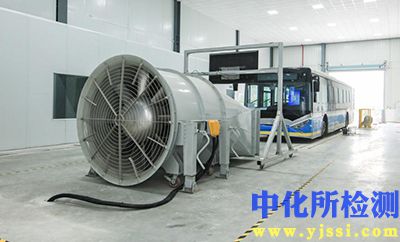

3.5 环境仓

• 原理：通过制冷机组、加热器、加湿器、喷淋系统等，在密闭空间内创造并精确控制温度（如-40°C至+120°C）、湿度（10%至95%RH）及气候条件。

• 应用：与道路模拟振动台集成，进行温湿度-振动综合耐久试验，考核热机械疲劳。
