直角撕裂负荷检测技术详述

直角撕裂负荷检测是评价薄膜、片材、纺织品、橡胶、塑料及复合材料等柔性或薄型材料抗撕裂扩展能力的关键力学测试方法。该方法通过在特定形状试样上预制切口，并施加垂直撕裂方向的力，测量其扩展撕裂所需的最大力值，以此表征材料的韧性、耐用性和抗损伤性能。

一、 检测项目分类及技术要点

根据试样形状、加载方式和适用标准，主要分为两类：

1. 直角形撕裂法

• 试样与夹具： 试样为矩形，在试样短边中心预制一个直角切口（通常为90°）。测试时，试样未切开的两翼分别夹持于材料试验机的上下夹具中。

• 加载方式： 拉力方向与切口线垂直，使撕裂从切口尖端开始沿试样长度方向扩展。

• 技术要点：

  • 试样制备： 必须使用标准裁刀精确切割，确保切口无毛刺、无缺陷。试样边缘需平滑，避免应力集中。

  • 对中与夹持： 确保试样两翼完全对称地夹入夹具，且撕裂方向与拉力方向严格垂直。夹持力需均匀适中，防止试样打滑或夹持部位过早损坏。

  • 数据处理： 记录整个撕裂过程中的最大力值（峰值力），通常以牛顿（N）为单位报告。对于某些非均匀材料，可能需要计算多个试样的力值平均值，并报告标准偏差。

  • 标准依据： 广泛遵循ASTM D1004（塑料薄膜和薄片）、GB/T 529（硫化橡胶或热塑性橡胶）等。

2. 裤形撕裂法（与直角撕裂相关的重要变体）

• 试样与夹具： 试样为长条矩形，中间有预制切口，形成两条“裤腿”。

• 加载方式： 将两条“裤腿”分别夹持于上下夹具，拉力方向平行于试样长度方向，使撕裂沿预制切口线扩展。

• 技术要点：

  • 撕裂类型： 主要测量撕裂扩展所需的力，而非撕裂起始力。需要计算撕裂过程中的平均力。

  • 适用性： 尤其适用于纺织品、无纺布、涂层织物、纸张等。不适用于在撕裂过程中发生显著拉伸变形的材料。

  • 标准依据： 常用ASTM D1424（纺织品）、ASTM D2261（无纺布）、ISO 4674（涂覆织物）等。

通用技术要点：

• 环境调节： 所有试样必须在标准实验室环境（如23±2°C， 50±10% RH）下调节至少24小时，并在该环境下测试。

• 速度控制： 拉伸速度是核心参数。常见速度范围为200 mm/min至500 mm/min，必须严格按照相关产品标准执行。

• 结果表达： 通常报告直角撕裂强度（N）或撕裂强度（kN/m）。对于厚度均匀的材料，有时需计算单位厚度的撕裂力。

二、 各行业检测范围的具体要求

1. 塑料与薄膜工业

• 范围： 聚乙烯（PE）、聚丙烯（PP）、聚氯乙烯（PVC）、聚酯（PET）等单层或多层复合膜、农用薄膜、包装袋、购物袋。

• 要求： 通常执行ASTM D1004或GB/T 16578.1。试样厚度一般小于1mm。重点评估薄膜的抗撕裂传播性，这对包装材料的抗刺穿和抗破损性能至关重要。对于双向拉伸薄膜，需区分机器方向（MD）和横向（TD）的撕裂性能。

2. 橡胶工业

• 范围： 硫化橡胶、热塑性弹性体（TPE）、轮胎帘布、橡胶输送带、密封制品。

• 要求： 遵循GB/T 529、ISO 34-1（采用直角形或裤形试样）。测试时需关注橡胶配方的差异（如填充剂、硫化体系）对撕裂性能的影响。对于高强度橡胶，可能需使用量程更大的传感器。

3. 纺织品与无纺布工业

• 范围： 机织物、针织物、无纺布（如纺粘、熔喷、水刺）、帐篷布、帆布、安全气囊织物。

• 要求： 广泛采用裤形撕裂法（ASTM D1424的埃尔门多夫落锤法也常用，但原理不同）。测试需考虑织物的经纬向差异。对于涂层织物，需评估涂层对基布撕裂强度的增强或削弱作用。

4. 复合材料与齐全材料

• 范围： 纤维增强聚合物基复合材料薄板、柔性显示材料、锂离子电池隔膜。

• 要求： 测试方法需根据材料特性调整。对于各向异性显著的复合材料，需测试不同纤维取向的撕裂性能。电池隔膜等高性能材料对测试精度、夹具的平滑性及防污染要求极高。

5. 纸制品工业

• 范围： 包装纸、牛皮纸、装饰纸、特种纸。

• 要求： 多采用裤形撕裂法（如TAPPI T414标准）。湿度对纸张撕裂强度影响显著，环境调节必须严格。

三、 检测仪器的原理和应用

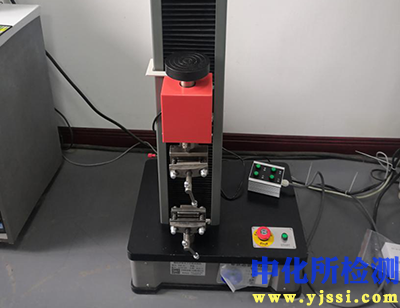

1. 核心仪器：万能材料试验机

• 原理： 系统由加载框架、伺服电机或步进电机驱动的精密滚珠丝杠、力传感器（称重传感器）、位移编码器及计算机控制系统组成。测试时，电机驱动横梁移动，通过夹具对试样施加速度恒定的拉伸，力传感器实时测量试样承受的力，位移编码器测量横梁位移（即试样延伸或撕裂长度）。力-位移数据被同步采集并生成曲线。

• 应用： 是执行直角形撕裂和裤形撕裂测试的主要设备。通过更换相应的薄膜夹具、织物夹具等，可满足不同材料的夹持需求。其高精度（力值精度通常可达±0.5% FS）和可编程控制能力，使其能够严格复现标准测试条件。

2. 关键部件与附件

• 力传感器： 根据预期力值范围选择合适量程（如50N， 200N， 1kN）。过载保护功能是必要的。

• 夹具： 气动平推夹具或手动螺旋夹具是标准配置，确保夹持面平整、均匀、防滑。对于薄膜测试，夹具表面通常衬有细砂纸或橡胶垫以增加摩擦力。

• 伸长计或视频引伸计： 在需要精确测量撕裂特定区域的应变时使用，但在常规直角撕裂测试中非必需。

• 环境箱（可选）： 集成于试验机框架，用于进行高低温条件下的撕裂测试，评估材料在不同使用环境下的性能。

3. 数据采集与处理软件

• 功能： 控制测试参数（速度、限位等）、实时显示力-位移/时间曲线、自动识别并计算最大撕裂力、平均力（对裤形撕裂）、生成统计报告、导出数据。

• 应用： 软件算法需能准确识别撕裂曲线的峰值，并能对裤形撕裂曲线中因纤维逐根断裂产生的周期性波动进行有效平均处理。

4. 专用设备：埃尔门多夫撕裂度仪

• 原理： 主要用于纸张、薄膜和纺织品（裤形撕裂法）。基于摆锤势能转化原理。试样撕裂时消耗摆锤的部分势能，通过指针或光电传感器测量摆锤剩余的摆动角度，间接计算撕裂所消耗的能量，并换算为平均撕裂力。

• 应用： 在纸张和纺织行业质量控制中应用广泛，测试快速简便，但通常不如万能材料试验机功能全面和精确。

综上所述，直角撕裂负荷检测是一项高度标准化的力学测试。其技术要点的精准执行、对行业特定要求的深入理解，以及高精度检测仪器的正确使用，共同构成了获得可靠、可比性数据的基础，为材料研发、质量控制和产品选型提供关键依据。
