点着温度测定技术内容

点着温度，又称自燃点或引燃温度，是指在规定条件下，可燃性物质在空气中无需外部明火或火花即可自行燃烧并持续燃烧的最低温度。它是评估物质火灾危险性、制定安全生产与储存规范、设计防爆电气设备分类的核心参数。

1. 检测项目分类及技术要点

点着温度的测定主要依据物质形态和反应机制进行分类，不同类别的测试条件和判定标准有显著差异。

1.1 液体点着温度测定

• 技术标准：通常遵循ASTM E659、ISO 871、IEC 60079-20-1等。

• 技术要点：

  • 样品量：通常为少量（如20-200 µL），注入预先加热至一定温度的耐热玻璃烧瓶（如500mL球形烧瓶）中。

  • 测试气氛：静态或动态空气。静态法应用更广，通过注射器将样品注入热反应容器；动态法则让空气流经加热的样品表面。

  • 判定依据：观察到容器内出现火焰，且温度至少上升一个预设值（如60K），或火焰持续至少5秒。记录发生燃烧的最低初始温度（烧瓶壁温）为点着温度。

  • 关键控制：烧瓶的清洁度、注射速度、温度测量精度（±1°C内）、观察延迟时间（通常<2秒）对结果重复性至关重要。需进行空白试验和标准物质（如正庚烷，点着温度约225°C）校准。

1.2 固体点着温度测定

• 技术标准：常用GB/T 4610（塑料）、ASTM D1929等。

• 技术要点：

  • 样品制备：需研磨至规定粒径（如≤0.5mm），并严格控制水分含量。粉状、颗粒状或片状样品需均匀铺于样品皿中。

  • 加热方式：将装有样品的敞口皿置于已预热的加热炉（如Godbert-Greenwald炉、马弗炉）中，炉内空气保持循环。

  • 判定依据：以样品表面或上方出现有焰燃烧或炽热燃烧（无焰燃烧）时的最低炉温作为点着温度。两者通常分别记录。

  • 关键控制：样品质量、堆积密度、分散均匀性、炉内气流速度（通常1-2 m/s）影响显著。固体分解产生的气体可能先于固体本身着火。

1.3 气体与蒸气点着温度测定

• 技术标准：主要依据IEC 60079-20-1，用于防爆电气设备分类。

• 技术要点：

  • 测试容器：使用特定形状和容积的耐热反应烧瓶（如200mL球形或梨形烧瓶）。

  • 混合与加热：将已知浓度的可燃气体/蒸气与空气的混合物，持续或间歇地通入加热至恒定温度的烧瓶中。

  • 判定依据：在不同温度下测试，找到混合物能发生燃烧（火焰传播至整个容器）的最低烧瓶壁温。通常需测试多个浓度以找到最易点燃的浓度（最小点着温度，MIT）。

  • 关键控制：混合气的浓度精度、在烧瓶内的停留时间、点火延迟时间、烧瓶表面材质和积碳情况必须严格规范。

1.4 粉尘云点着温度测定

• 技术标准：依据ISO/IEC 80079-20-2、ASTM E1491等，是粉尘防爆安全的关键参数。

• 技术要点：

  • 分散系统：使用Godbert-Greenwald炉或类似装置。将一定量（如0.1-1.0g）粉尘样品储存在储粉室内，用压缩空气将其瞬间喷散（形成“粉尘云”）入垂直的预热管式炉中。

  • 判定依据：观察到粉尘云在炉管内出现火焰时的最低炉壁温度，即为粉尘云点着温度。

  • 关键控制：喷散压力、粉尘浓度、粉尘粒径分布、湿度、炉内湍流程度对结果有决定性影响。必须多次测试以确定可重复的最低值。

1.5 粉尘层点着温度测定

• 技术标准：同粉尘云标准，评估粉尘堆积状态的热自燃风险。

• 技术要点：

  • 样品布置：将粉尘在指定尺寸（如直径100mm，厚5mm或更薄）的金属或不锈钢圆环内铺成均匀厚度的粉尘层，置于已预热的加热板上。

  • 判定依据：记录粉尘层内部温度发生急剧上升（热失控）或观察到阴燃/有焰燃烧时的最低加热板温度。

  • 关键控制：粉尘层厚度、堆积密度、加热板材质和温度均匀性是关键参数。较厚粉尘层因热量更易积聚，点着温度显著降低。

2. 各行业检测范围的具体要求

2.1 石油化工与化学品行业

• 液体化学品：对所有闪点低于93°C的易燃液体、中间体及溶剂必须测定点着温度，用于风险评估和工艺温度设定（通常要求操作温度低于点着温度至少50-100°C）。

• 气体与蒸气：用于工厂区域的防爆分区（Zone划分）和电气设备选型（T1-T6温度组别）。例如，氢气点着温度约560°C属T1组，二硫化碳点着温度约90°C属T6组（要求设备最高表面温度≤85°C）。

2.2 塑料与聚合物行业

• 固体颗粒/粉末：评估原材料（如聚乙烯、聚丙烯粉料）和产品在干燥、造粒、输送过程中的热自燃风险。通常要求干燥器热风温度远低于点着温度。

2.3 食品、制药与农产品加工行业

• 有机粉尘：面粉、奶粉、淀粉、砂糖、饲料等粉尘必须测定粉尘云和粉尘层点着温度。例如，小麦粉尘云点着温度约380-470°C，但其粉尘层点着温度可能低至160-200°C，直接决定了干燥、烘烤设备的温度上限。

2.4 煤炭与金属行业

• 煤炭：煤粉的点着温度与挥发分含量密切相关，是煤磨系统安全运行的核心参数，通常范围为140-350°C。

• 金属粉尘：铝、镁、钛、锆等金属粉尘点着温度较低（如铝粉约640°C），且燃烧剧烈，是打磨、抛光工艺中爆炸防护设计的依据。

2.5 锂电池行业

• 电解液：测定碳酸酯类有机电解液的点着温度（通常>400°C），评估电池热失控时电解液蒸气的引燃风险。

2.6 电力与电气行业

• 绝缘油：变压器油等矿物绝缘油的点着温度是评估其老化程度和火灾危险性的指标之一，通常要求>300°C。

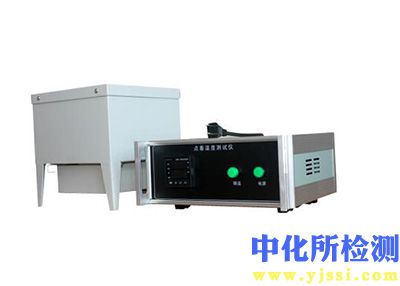

3. 检测仪器的原理和应用

3.1 基本原理
所有点着温度测定仪的核心原理均为可控温加热单元与观察判定单元的组合。通过精密控温装置将测试环境（烧瓶、炉体、加热板）加热至预设温度，引入样品后，通过视觉传感器、光电倍增管或温度传感器（监测温升）自动检测燃烧事件的发生。

3.2 主要仪器类型及应用

• 液体/气体点着温度测试仪（烧瓶法）：

  • 原理：采用耐热玻璃反应烧瓶，外部由均热块或熔盐浴精确加热。配备高速注射器、气体进样系统和光电火焰探测器。

  • 应用：适用于ASTM E659、ISO 871标准，用于测定液体化学品和气体/蒸气的MIT。

• 固体/粉尘点着温度测试炉（Godbert-Greenwald炉）：

  • 原理：核心为竖直的管式加热炉，炉壁温度均匀可控。配备粉尘分散系统（储粉室和压缩空气喷头）和位于炉管底部的火焰观察器或光电探测器。

  • 应用：专门用于测定粉尘云的点着温度，符合ISO/IEC 80079-20-2标准。

• 热板式粉尘层点着温度测试仪：

  • 原理：采用电加热的圆形热板，表面温度高度均匀。配有放置粉尘层的标准圆环和插入粉尘层中心的热电偶，用于监测内部温升。

  • 应用：用于测定粉尘层和薄层固体材料的点着温度。

• 同步热分析-质谱联用仪（STA-MS）：

  • 原理：在程序控温下，同时测量样品的热流（DSC）和重量变化（TG），并与质谱联用分析释放的气体。通过检测释放可燃气体产物和对应的放热峰起始温度，间接评估点着倾向。

  • 应用：主要用于研发阶段，研究材料的热分解动力学和早期火灾行为，作为筛选和辅助手段。

3.3 仪器选型与数据可靠性关键

• 标准符合性：仪器设计必须严格符合目标测试标准对容器尺寸、加热速率、样品量、观察方法等所有细节规定。

• 温度校准：定期使用标准物质（如纯金属熔点标准品、已知点着温度的化学品）对温度测量系统进行校准，确保全量程精度。

• 自动判定与记录：现代仪器普遍采用高灵敏度光电传感器和高速数据采集系统，自动记录燃烧事件和温度，减少人为观测误差。

• 重复性与验证：任何点着温度数据必须基于多次重复测试（通常至少3-5次有效结果），并通过测试参考物质进行方法验证，确保实验室间数据的可比性。
