静曲强度测试技术内容

1. 检测项目分类及技术要点

静曲强度测试，又称弯曲强度测试，是评价材料在弯曲载荷下抵抗破坏能力的关键力学性能试验。主要检测项目包括：

• 1.1 主要检测项目

  • 静曲强度 (MOR， Modulus of Rupture)：试样在弯曲断裂前所能承受的最大弯曲应力。技术要点在于准确记录断裂瞬间的峰值载荷。

  • 弹性模量 (MOE， Modulus of Elasticity)：材料在弹性变形范围内，应力与应变的比值，表征材料抵抗弹性弯曲变形的能力（即刚度）。技术要点在于精确测量载荷-挠度曲线初始线性段的斜率，通常使用引伸计或高精度位移传感器。

  • 载荷-挠度曲线：全过程记录载荷与跨中挠度的关系曲线，用于分析材料的弹性、塑性、屈服及破坏行为。

• 1.2 测试技术要点

  • 试样制备：试样尺寸需严格符合相应标准（如长、宽、厚）。边缘应平整无毛刺，纹理方向与受力方向关系明确（如木材顺纹测试）。

  • 加载方式：最常用三点弯曲和四点弯曲。三点弯曲最大应力集中于跨中单点；四点弯曲在两点间形成等弯矩纯弯段，能更真实反映材料本身性能，避免局部压痕影响。

  • 加载速率：必须采用恒定的加载速率，以确保测试的准静态条件。速率依据标准规定，通常使试样在60±30秒内破坏。过快会导致结果偏高，过慢则可能偏低。

  • 跨距设定：跨距与试样厚度之比需符合标准规定（通常为15:1或20:1），以确保试样发生弯曲破坏而非剪切破坏。

  • 支撑与加载头半径：半径尺寸需标准化，防止试样产生应力集中或局部压溃。

  • 环境条件：对于木材、人造板、复合材料等吸湿性材料，测试前必须在规定的温湿度条件（通常为温度20±2°C，相对湿度65±5%）下进行状态调节，直至质量恒定。

2. 各行业检测范围的具体要求

不同行业因其材料和应用差异，对静曲强度测试有具体化的标准和要求。

• 2.1 木材与人造板行业

  • 标准：主要遵循ISO 13061、ASTM D143、GB/T 17657等。

  • 具体要求：

    • 试样尺寸：典型尺寸为长度300mm（跨距240mm）、宽度20mm、厚度20mm（具体因产品厚度而异）。

    • 纹理方向：明确区分顺纹（载荷平行于木纹）和横纹（载荷垂直于木纹）测试，两者强度值差异巨大。

    • 含水率校正：测试结果常需校正至标准含水率（通常为12%）下的数值，有明确的数学校正公式。

    • 产品分级：测试结果直接用于结构材（如规格材、胶合木）的强度分级。

• 2.2 金属材料行业

  • 标准：主要遵循ISO 7438、ASTM E290、GB/T 14452等。

  • 具体要求：

    • 适用范围：主要用于测试脆性金属或在一定条件下（如低温）呈现脆性的金属的弯曲性能，也用于评估焊接接头的弯曲塑性（正弯、背弯、侧弯）。

    • 弯曲压头直径：根据产品规格和材料预期延展性，明确规定弯曲压头直径与试样厚度的倍数关系（如2t, 3t, 4t）。

    • 弯曲角度：直至试样断裂或达到规定角度（如180°），检查试样表面是否出现裂纹。

• 2.3 塑料与复合材料行业

  • 标准：主要遵循ISO 178、ASTM D790、GB/T 9341。

  • 具体要求：

    • 试样类型：可使用注塑成型的标准哑铃型试样或从板材切割的矩形试样。

    • 应变速率敏感：塑料的MOE和MOR对加载速率极为敏感。标准严格规定试验速度（通常为1mm/min, 2mm/min或基于应变率计算）。

    • 大变形处理：对于高韧性塑料，可能不会断裂，需测定在规定挠度下的弯曲应力（如挠度s=1.5h时的弯曲应力）。

• 2.4 建筑材料行业（陶瓷、石材、水泥制品）

  • 标准：主要遵循ISO 10545-4（陶瓷砖）、ASTM C880（石材）、GB/T 17671（水泥胶砂）等。

  • 具体要求：

    • 试样状态：通常需测试干燥状态和水饱和状态下的强度，以评估水对材料性能的影响。

    • 跨距调整：陶瓷砖等薄型材料跨距较小，且支撑为圆柱形金属棒。

    • 结果表征：常以一组试样的平均断裂强度及最小值来评价。

3. 检测仪器的原理和应用

• 3.1 核心仪器：万能材料试验机

  • 原理：通过伺服电机驱动滚珠丝杠（电子万能试验机）或液压伺服系统（液压万能试验机），精确控制活动横梁的移动，对安装在夹具上的试样施加弯曲载荷。载荷由高精度载荷传感器测量，变形由引伸计或横梁位移编码器测量。

  • 应用：是实现三点、四点弯曲加载的核心平台。通过更换不同规格的支撑座和加载头，可满足从塑料薄膜到结构木材的各类材料测试需求。

• 3.2 关键附件

  • 弯曲夹具：

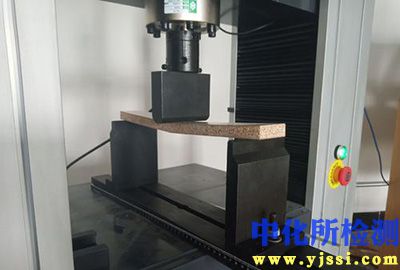

    • 三点弯曲夹具：由两个平行支撑辊和一个加载辊组成。

    • 四点弯曲夹具：由两个下支撑辊和两个上加载辊组成，两个加载辊间的距离即为等弯矩段。

  • 引伸计：

    • 原理：通常为接触式，刀口直接接触试样跨中部位两侧，精确测量试样在弯曲过程中的微小挠度变形。

    • 应用：是精确测定弹性模量（MOE） 的必备装置，测试完成后需在试样断裂前卸除，以防损坏。

• 3.3 数据采集与控制系统

  • 原理：实时采集来自载荷传感器和引伸计的模拟信号，将其转换为数字信号，并由计算机软件处理。

  • 应用：实时绘制载荷-挠度曲线，自动计算并输出静曲强度（MOR）、弹性模量（MOE）、规定挠度下的应力等关键参数。软件控制整个测试流程，包括预加载、恒速率加载、数据采样频率和测试终止条件。

• 3.4 行业专用设备

  • 人造板万能试验机：通常配备大型弯曲夹具和大吨位载荷传感器，专门用于测试大幅面人造板。

  • 数显木材万能试验机：集成度高，操作界面针对木材行业常用测试项目（静曲、顺纹抗压、横纹抗压等）进行优化。
