沾锡性测试技术内容

沾锡性测试是评估金属表面（特别是电子元器件引线、焊盘、PCB铜箔等）被熔融焊料润湿能力的关键技术。其结果直接关系到焊接工艺的可靠性和电子组件的长期稳定性。该测试通过量化分析润湿过程的力-时间曲线，对表面可焊性进行客观评价。

1. 检测项目分类及技术要点

沾锡性测试主要分为定量测试和定性测试两大类。

1.1 定量测试 - 润湿平衡法
此为最精确和客观的方法，遵循 IEC 60068-2-54, IPC J-STD-002/003, GB/T 2423.32 等标准。

• 原理与过程：将试样以规定角度和速度浸入特定温度的熔融焊锡槽，并保持规定时间。高灵敏度传感器实时测量试样在浸入、停留和退出过程中所受的垂直方向力，生成“润湿曲线”。

• 技术要点与关键参数：

  • 焊料槽成分与温度：通常为Sn96.5Ag3.0Cu0.5 (SAC305) 或 Sn63Pb37，温度范围为235°C±5°C至250°C±5°C（根据标准）。

  • 助焊剂：必须使用标准化的松香基助焊剂，如非活性（R）、弱活性（RMA）或活性（RA）。不同活性等级的助焊剂对应不同的清洁度要求。

  • 浸入参数：浸入深度通常为2-5mm，浸入速度10-25mm/s，浸渍时间通常为5-10s。

  • 关键判定数据：

    • 润湿时间 (T0)：从试样接触焊料到力曲线达到理论润湿力三分之二所需的时间，应≤1秒（典型要求）。

    • 最大润湿力 (Fmax)：曲线达到的最大正向力，应接近或达到理论润湿力。

    • 润湿力曲线形状：理想的曲线应快速上升至稳定平台。曲线起泡、抖动或上升缓慢均表明润湿不良。

  • 试样准备：测试前需按规定进行加速老化（如蒸汽老化8小时，155°C干热老化4/16小时），以模拟存储后的可焊性。

1.2 定性测试

• 浸渍测试法：将试样浸入焊锡槽后取出，通过目视或显微镜检查焊料在表面的覆盖面积和连续性。根据 IPC J-STD-002，覆盖面积需达到95%以上为合格。

• 焊球法：主要用于元器件引线。将规定直径的焊球置于涂有助焊剂的引线下，加热焊球至熔化，测量焊球在引线上的铺展高度或直径。

• 边缘浸渍法：适用于PCB。将PCB边缘垂直浸入焊锡槽，评估焊料在导通孔和焊盘上的爬升高度和覆盖率。

2. 各行业检测范围的具体要求

不同行业和组件类型对沾锡性有差异化的标准和要求。

2.1 印制电路板行业

• 检测对象：裸铜焊盘、镀锡/镀银/镀金焊盘、化学镍钯金/沉锡/沉银表面处理层、导通孔。

• 标准：IPC J-STD-003。

• 具体要求：

  • 表面焊盘：定量测试润湿时间通常要求≤1秒，润湿力需达到理论值的某一高比例（如≥80%）。定性评估要求焊料覆盖面积≥95%。

  • 导通孔：要求焊料完全填充孔洞，或爬升高度达到板厚的特定比例（如75%），且无吹孔、空洞等缺陷。

2.2 电子元器件行业

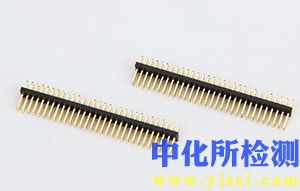

• 检测对象：轴向/径向元件引线、SMT端子（QFP、BGA焊球、芯片电阻端电极等）、连接器引脚。

• 标准：IPC J-STD-002。

• 具体要求：

  • 引线/端子：润湿平衡测试是首选。对于表面贴装元件，要求润湿时间极短（常≤0.5s），以确保回流焊时快速形成焊点。

  • BGA焊球：需测试其与PCB焊盘的兼容性，以及焊球本身的抗老化能力。通常要求焊球在高温老化后仍能保持光滑、明亮的表面，无严重氧化。

  • 加速老化条件：元器件通常要求更严苛的老化条件（如155°C，16小时或更长），以验证其长期储存后的可焊性。

2.3 线缆及连接器行业

• 检测对象：铜合金线材、接线端子、触点镀层。

• 标准：常参考 IEC 60068-2-54 及客户特定标准。

• 具体要求：重点关注焊料在导线绞合处的毛细爬升能力，以及端子镀层（如镀锡厚度）对可焊性的影响。要求焊料均匀涂覆，无缩锡现象。

2.4 半导体封装行业

• 检测对象：焊框、内引脚、芯片贴装焊盘等。

• 标准：除通用标准外，常遵循 MIL-STD-883 或企业内部更严格的标准。

• 具体要求：对洁净度和氧化控制要求极高。沾锡性测试常用于评估等离子清洗、激光清洗等表面处理工艺的有效性。要求零缺陷润湿。

3. 检测仪器的原理和应用

3.1 润湿平衡测试仪

• 核心原理：基于阿基米德原理和界面张力理论。仪器通过传感器测量试样在浸入过程中受到的浮力和表面张力合力。理论润湿力 $F_{theory}$Ftheory​ 计算公式为：$F_{theory} = -ρgV + γ_L \cosθ \cdot P$Ftheory​=−ρgV+γL​cosθ⋅P，其中 $ρ$ρ 为焊料密度，$g$g 为重力加速度，$V$V 为排开焊料的体积，$γ_L$γL​ 为焊料表面张力，$θ$θ 为接触角，$P$P 为试样周长。

• 系统构成：

  • 高精度力值传感器：分辨率可达0.01 mN，是数据准确性的核心。

  • 精密位移机构：控制浸入深度和速度的稳定性。

  • 恒温焊料槽与控温系统：确保焊料温度和成分均匀。

  • 助焊剂涂敷系统：确保助焊剂涂覆的一致性和可重复性。

  • 数据采集与分析软件：自动记录曲线，计算T0、Fmax等关键参数，并与标准限值比较。

• 应用：用于所有需要定量评价可焊性的场合，是研发、来料检验和工艺监控的核心设备。

3.2 其他辅助仪器

• 可焊性测试炉：为浸渍测试等定性方法提供稳定的焊料槽环境。

• 立体显微镜/视频显微镜：用于定性评估焊料铺展形态、覆盖面积及缺陷观察。

• 表面分析仪器：当沾锡性失败时，常用扫描电子显微镜/能谱分析、X射线光电子能谱等设备分析表面污染、氧化膜成分与厚度，以追溯失效根源。

3.3 仪器校准与维护
为确保测试结果可靠，必须定期：

• 用力值标准砝码校准传感器。

• 用标准温度计校准焊料槽温控系统。

• 定期清理和更新焊料槽内的焊料，防止金属杂质累积改变其表面张力和熔点。

• 使用标准参考样品进行日常校验，确保系统整体重复性和再现性。
