温度梯度测试

温度梯度测试技术内容

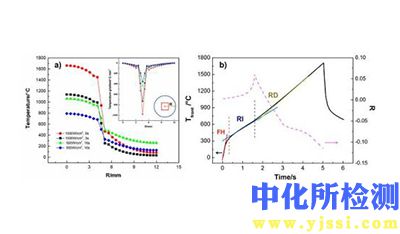

温度梯度测试是评估材料、部件或系统在非均匀温度场中性能与可靠性的关键实验方法，其核心在于精确测量和控制空间上的温度差异（∆T/∆x）及其随时间的变化。

1. 检测项目分类及技术要点

1.1 稳态温度梯度测试

• 技术要点：建立并维持一个稳定的、可重复的空间温度分布。关键在于温区的稳定性控制、梯度线性度验证以及测试样品达到热平衡的判定。通常要求梯度区内任一点温度波动不超过设定值的±0.5°C，梯度线性度偏差小于±10%。

• 主要项目：

  • 导热系数与热阻测定

  • 材料热膨胀系数（CTE）匹配性评估

  • 电子元器件结壳热阻（Rθjc）测量

  • 结构件热应力分布分析

1.2 瞬态/循环温度梯度测试

• 技术要点：模拟温度梯度随时间快速变化或循环交变的环境。重点在于梯度变化速率（°C/min）、高低温极端值、循环次数及驻留时间的精确控制。需监控样品因不同材料CTE不匹配引发的周期性机械应力。

• 主要项目：

  • 热疲劳寿命测试

  • 功率循环测试（如IGBT、CPU）

  • 环境适应性验证（如航空航天设备穿越不同大气层）

  • 焊接点可靠性评估

1.3 复合环境温度梯度测试

• 技术要点：在温度梯度基础上，叠加其他应力条件，如湿度、振动、电负载等。需解决多物理场耦合下的测量干扰与控制协同问题，确保各参数独立可控、数据同步采集。

• 主要项目：

  • 高低温湿热梯度试验

  • 温度-振动综合应力试验

  • 带载热测试（如通电状态下的电路板温度分布）

2. 各行业检测范围的具体要求

2.1 半导体与微电子行业

• 范围：芯片封装体、PCB板、散热模组、功率模块。

• 要求：

  • 梯度精度高：芯片表面测温要求±0.1°C内，常用红外热像仪或精细热电偶。

  • 空间分辨率高：需检测微米至毫米级尺度的热点。

  • 测试标准：遵循JEDEC JESD51系列、MIL-STD-883、GJB 548等，详细规定结温、热阻的测试方法。

2.2 航空航天与国防工业

• 范围：机身/蒙皮结构、机载设备、光学窗口、推进系统部件。

• 要求：

  • 极端温度范围：常模拟-55°C至+125°C甚至更宽（如-65°C至+200°C）的梯度环境。

  • 高可靠性：测试周期长，要求耐受数千次热循环。

  • 环境模拟：需结合高度（压力）、太阳辐射等条件。标准如RTCA DO-160、MIL-STD-810，对温度变化速率和梯度有明确规定。

2.3 汽车工业

• 范围：电池包、电机控制器、发动机部件、车载显示屏。

• 要求：

  • 聚焦功能性安全：如电池模组内部温差监测，通常要求≤5°C（具体值依设计而定）以确保性能和寿命。

  • 动态工况模拟：模拟实际行驶中的快速升降温，如从高温行车到低温驻车。

  • 标准：遵循ISO 16750-4、LV 124、GB/T 28046等，对部件在温度梯度下的性能与耐久性有分级要求。

2.4 建筑材料与土木工程

• 范围：墙体、屋面、玻璃幕墙、保温材料。

• 要求：

  • 梯度尺度大：测试样件尺寸大（可达数平方米），需建立大空间线性梯度场。

  • 长期稳定性：测试周期可达数天至数周，评估保温、防结露性能。

  • 标准：如ASTM C518（热流计法测导热）、ISO 8990（防护热板法），关注稳态热传递性能。

2.5 新能源与电力设备

• 范围：光伏组件、储能系统、变流器、变压器。

• 要求：

  • 高电压隔离：带电测试时，测温系统需具备高绝缘和抗电磁干扰能力。

  • 效率评估：测试温度梯度对发电效率（如光伏组件）或充放电效率的影响。

  • 安全测试：如电池热失控传播测试，监测热扩散的梯度与速度。

3. 检测仪器的原理和应用

3.1 温度梯度生成设备

• 原理：

  • 多温区试验箱：通过独立控制多个加热/制冷单元，在腔体内形成阶梯式或线性温度场。

  • 冷板/热板系统：利用两个或多个控温平板夹持样品，在其厚度方向建立一维温度梯度。

  • 红外辐射加热系统：通过一个或多个独立控温的红外辐射器对样品不同区域进行非接触式加热，形成表面温度梯度。

• 应用：用于所有需要可控梯度环境的稳态和循环测试。

3.2 温度测量仪器

• 接触式测温：

  • 热电偶：原理基于塞贝克效应。T型（铜-康铜）、K型（镍铬-镍硅）常用，成本低，需接触良好并补偿冷端。适用于固定点测量，但可能干扰微小区域的温度场。

  • 热电阻（RTD）：如铂电阻（Pt100），利用电阻随温度变化的特性。精度和稳定性通常优于热电偶，适用于需要高精度测量的基准点。

• 非接触式测温：

  • 红外热像仪：原理基于探测物体表面的红外辐射强度，通过斯蒂芬-玻尔兹曼定律换算温度。可获取整个表面的二维温度分布图，空间分辨率高，不干扰被测物。需已知或设定表面发射率，且无法测量内部温度。

  • 光纤光栅温度传感器（FBG）：利用光纤光栅中心波长随温度变化的特性。抗电磁干扰，可分布式多点埋入材料或结构内部，测量内部温度梯度，适用于复合材料、大型结构健康监测。

3.3 数据采集与控制系统

• 原理：采用多通道高精度数据采集卡（DAQ），同步采集来自各传感器的信号（电压、电阻等）。通过PID（比例-积分-微分）或更齐全的算法（如模糊控制、模型预测控制）实时调节加热/制冷器的功率输出，实现梯度场的精确建立与稳定。

• 应用：是整个测试系统的核心，负责执行测试剖面、监控过程、记录数据并确保实验条件符合规范要求。现代系统集成了热分析软件，可实时显示温度云图、曲线并进行热阻等参数计算。
