当前位置：首页 > 材料检测 > 性能检测

蠕变疲劳试验

发布时间：2026-01-13 18:27:15 点击数：2026-01-13 18:27:15 - 关键词：蠕变疲劳试验

实验室拥有众多大型仪器及各类分析检测设备，研究所长期与各大企业、高校和科研院所保持合作伙伴关系，始终以科学研究为首任，以客户为中心，不断提高自身综合检测能力和水平，致力于成为全国科学材料研发领域服务平台。

立即咨询

网页字号：【大中小】 | 【打印】【关闭】微信扫一扫分享：

联系中析研究所

价格？周期？相关检测仪器？

想了解检测费用多少？

有哪些适合的检测项目？

检测服务流程是怎么样的呢？

蠕变疲劳试验是模拟构件在高温循环应力和持续静应力共同作用下失效行为的综合试验。主要检测项目可分为以下几类：

1.1 蠕变-疲劳交互作用试验

技术要点：
- 波形选择：典型波形包括拉伸保持型、压缩保持型或对称保持型。保持时间（通常为1分钟至数小时）和波形形状对寿命有决定性影响。
- 应变控制与应力控制：通常采用应变控制模拟热应力导致的机械约束，控制总应变范围（Δεt），并将其分解为塑性应变范围（Δεp）和蠕变应变范围（Δεc）。应力控制则更直接模拟机械载荷。
- 交互作用评估：通过比较纯疲劳、纯蠕变与蠕变疲劳复合条件下的寿命，量化交互损伤。常用方法为基于时间分数和循环分数的线性累积损伤法则（如Robinson-Taira法则）及其非线性修正模型。
- 环境控制：高温炉需提供均匀、稳定的温度场（±1-3°C），并常配备真空或保护气体（如氩气）环境，防止试样氧化。

1.2 应力松弛试验

技术要点：
- 在恒定总应变下，监测应力随时间衰减的过程。是评估高温紧固件、密封件性能的关键。
- 初始应变速率、温度和初始应力水平是核心控制参数。试验需高精度位移测量和载荷保持系统。

1.3 保载疲劳试验

技术要点：
- 在循环载荷的峰值或谷值施加长时间的恒定载荷。重点研究载荷保持期间的应力松弛行为和微结构演化。
- 需精确区分循环相关损伤和保持时间相关损伤。

1.4 关键测试参数与数据采集

2.1 航空航天

材料：镍基/钴基高温合金（如Inconel 718, Rene N5）、钛合金（如Ti-6Al-4V）。
标准：常遵循ASTM E2714、E606、E2368，以及NASA、ESA专用规范。
要求：
- 温度范围极宽（涡轮盘/叶片材料：650°C - 1100°C）。
- 强调低周疲劳（LCF）与蠕变的交互，模拟起飞-巡航-降落循环。
- 对缺口试样和薄壁气冷结构试样有特殊测试要求。
- 需进行细致的断口分析和氧化损伤评估。

2.2 能源电力（火电、核电、燃气轮机）

材料：耐热钢（如P91/P92、304/316H不锈钢）、镍基合金（如Alloy 617）。
标准：ASTM E2714、ISO 12106、ASME BPVC Section III, Division 5，以及EN、RCC-MRx标准。
要求：
- 火电/核电：温度范围550°C - 750°C，侧重超长时试验（数千至数万小时），模拟调峰运行中的启停循环。
- 核电：需考虑辐照环境模拟（在热室中进行）对蠕变疲劳性能的影响。
- 燃气轮机：地面燃机部件要求数万至十万小时级长寿命数据。
- 关注焊缝、热影响区的性能，是设计评估的关键。

2.3 石油化工

材料：奥氏体不锈钢、双相钢、铬钼钢。
标准：API 579/ASME FFS-1（适用性评价）、NACE MR0175/ISO 15156（涉及腐蚀环境）。
要求：
- 温度范围中等（300°C - 600°C），但环境复杂。
- 重点评估在H2S、CO2等腐蚀性介质与高温载荷协同作用下的裂纹萌生与扩展行为（环境辅助开裂）。
- 对催化裂化、加氢反应器等在热循环和压力波动下工作的设备进行寿命评估。

2.4 汽车（发动机及排气系统）

材料：铝合金、铸铁、奥氏体耐热钢（如5Cr21Mn9Ni4N）。
标准：SAE J1099、各企业内控标准。
要求：
- 温度相对较低但循环频率高（排气歧管：室温-900°C快速热循环）。
- 侧重热机械疲劳（TMF），即温度与应变/应力循环存在相位差（同相、反相、非比例）。
- 试验周期要求短，需快速提供设计数据。

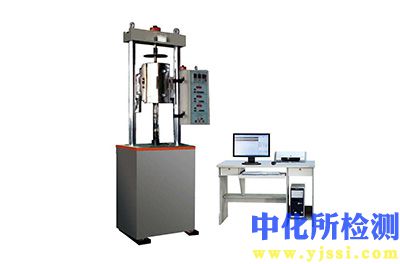

3.1 核心主机：电液伺服或电动伺服疲劳试验机

原理：采用闭环伺服控制系统。电液伺服系统通过伺服阀精确控制液压油流量和方向驱动作动缸；电动系统通过伺服电机和滚珠丝杠产生直线运动。两者均通过载荷、位移或应变传感器反馈实现高精度控制。
应用：
- 载荷能力：通常为10kN至1000kN，满足从薄片到构件模拟件的测试。
- 动态响应：需满足不同波形（正弦、三角、方波、自定义波形）和保持指令的要求。电液伺服在大力值、高频率下优势明显；电动伺服在中低频率、高精度位移控制中更洁净、易维护。

3.2 高温环境模拟系统

原理：
- 电阻炉：最常见，采用MoSi2或SiC加热元件，配合多段PID控温，在标距段内形成均温区。
- 感应加热：利用电磁感应涡流效应快速对试样局部加热，适用于TMF和高频循环，温度梯度控制复杂。
- 辐射加热：采用卤素灯或红外加热器，升温速率快，多用于TMF研究。
应用：
- 炉体通常配备水冷夹层。温度测量必须使用经过校准的R型（铂铑-铂）或K型（镍铬-镍硅）热电偶，并直接焊接或紧密捆绑在试样标距段。
- 真空或保护气体系统用于防止氧化，真空度通常需达到10^-3 Pa量级。

3.3 应变测量系统

原理：
- 高温轴向引申计：核心设备。采用耐热合金刀口和S型传感器或LVDT结构，通过石英或陶瓷延伸杆将试样的变形传递至室温下的传感器。标距通常为12.5mm或25mm。
- 非接触式测量：激光测距或视频引伸计，适用于脆性材料或无法接触的试样，在极高温度下受限。
应用：引申计是应变控制试验的关键，需定期在试验温度下进行校准（如通过校准杆），以消除热膨胀带来的误差。

3.4 控制系统与数据采集系统

原理：基于工业计算机或专用控制器，运行数字闭环控制算法。软件可编程复杂的波形序列（如疲劳循环中嵌入保载阶段）。
应用：
- 实现多通道同步高速采集（载荷、位移、多路温度、循环数等）。
- 实时显示应力-应变滞后环、应力/应变-时间曲线、循环硬化/软化曲线。
- 具备安全连锁保护功能（如载荷超限、断样、温度超差、冷却水故障等）。
