珩磨机检测：精密加工的质量守护者

核心目的：保障珩磨工艺的精度与稳定性

珩磨作为精加工的关键工序，其质量直接影响着工件（如缸套、液压阀体、轴承孔等）的最终性能与寿命。珩磨机检测并非孤立环节，而是贯穿设备状态监控、过程能力验证与成品质量把关的系统性工作。其核心价值在于：

1. 验证加工精度： 确保珩磨后的工件尺寸公差、几何精度（圆度、圆柱度、直线度等）、表面粗糙度及微观形貌（如珩磨网纹角、深度）满足严苛的技术要求。
2. 监控设备状态： 及时发现并诊断珩磨机主轴精度、往复运动直线度、旋转精度、夹具稳定性、砂条磨损或油石性能劣化等关键问题，预防批量性不良。
3. 优化工艺参数： 为调整进给压力、旋转速度、往复速度、冲程长度、冷却液参数等提供数据支持，实现工艺的持续改进。
4. 保障过程稳定性： 实施统计过程控制，确保珩磨过程长期处于稳定受控状态。

核心检测对象与内容

珩磨机检测主要围绕设备本身和加工结果（工件）两大方面展开：

• 设备性能检测：

  • 主轴系统： 主轴径向跳动、轴向窜动、回转精度。
  • 往复运动机构： 运动直线度、平行度、定位精度、重复定位精度、速度稳定性。
  • 进给系统： 进给力精度与稳定性、位移分辨率。
  • 夹具系统： 定位精度、重复夹紧精度、刚性及稳定性。
  • 冷却润滑系统： 流量、压力、温度、清洁度、过滤效果。
  • 砂条/油石涨缩机构： 涨缩均匀性、响应速度。

• 工件质量检测：

  • 尺寸精度： 孔径、长度、关键位置尺寸等。
  • 几何精度： 圆度、圆柱度、直线度、平行度、垂直度等。
  • 表面质量：
    • 表面粗糙度： Ra, Rz, Rmax 等参数，评估微观不平度。
    • 表面形貌： 珩磨网纹角、网纹深度、纹理均匀性、有无划伤、烧伤等缺陷。
  • 材料特性变化（可选）： 表层显微硬度、残余应力（在特定要求下检测）。

关键检测技术与方法

针对不同的检测对象和精度要求，需采用相应的检测手段：

• 几何精度检测：

  • 高精度坐标测量机： 综合测量孔径、位置度、圆度、圆柱度、直线度等形位公差。是几何精度检测的“金标准”。
  • 气动量仪/电子塞规： 快速、高精度测量孔径，常用于生产线在线或批量抽检。
  • 圆度仪/圆柱度仪： 专用于高精度测量工件的圆度、圆柱度、同轴度等。
  • 激光干涉仪： 用于检测珩磨机主轴回转精度、导轨直线度、定位精度等关键设备几何精度，精度可达亚微米级。

• 表面粗糙度与形貌检测：

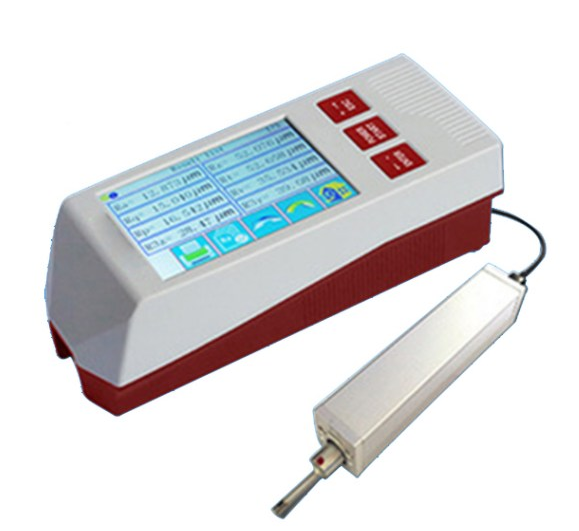

  • 接触式粗糙度仪： 使用金刚石触针在工件表面移动，直接测量Ra, Rz等粗糙度参数。可描绘轮廓曲线。

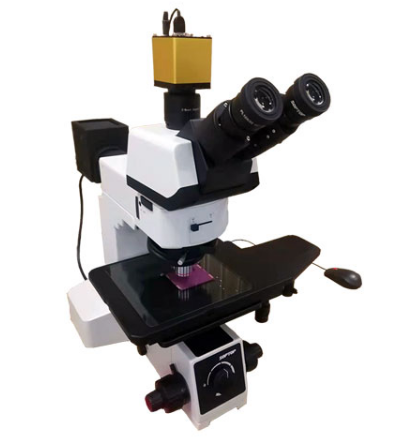

  • 非接触式粗糙度仪（白光干涉仪/共聚焦显微镜）： 利用光学原理，无接触测量粗糙度及微观三维形貌，尤其适合检测珩磨网纹结构、深度及均匀性，避免划伤软质表面。
  • 表面轮廓仪： 结合接触与非接触技术，可测量较大范围内的表面轮廓和粗糙度。

• 设备运动性能检测：

  • 激光多普勒测振仪： 非接触测量主轴、导轨等关键运动部件的振动频谱，诊断不平衡、不对中、轴承磨损等故障。
  • 动态力传感器： 安装在主轴或进给机构上，实时监测珩磨过程中的切削力变化，反映砂条状态、材料去除率及过程稳定性。
  • 编码器与光栅尺： 内置或外置于运动轴，提供高分辨率的位置和速度反馈，是闭环控制和精度验证的基础。

• 过程监控与数据分析：

  • 传感器网络： 集成力、振动、声发射、温度、流量、压力等多种传感器，实时采集加工状态数据。
  • 数据采集系统： 将传感器信号转换为可处理的数据。
  • 统计分析软件： 应用SPC（统计过程控制）方法，分析尺寸、粗糙度等关键质量特性的波动趋势，判断过程是否受控。
  • 预测性维护算法： 基于设备运行数据（振动、电流、温度等）建立模型，预测关键部件（如主轴轴承、导轨）的剩余寿命，提前安排维护。

检测数据的应用与价值

精确的检测数据是驱动珩磨工艺优化和设备维护决策的核心依据：

1. 质量判定与追溯： 严格依据标准判定工件合格与否，建立完整质量档案，实现问题追溯。
2. 设备预防性维护： 基于精度检测和状态监测数据，制定科学的维护计划，更换磨损部件（如主轴轴承、导轨滑块、密封件），校准关键参数，避免突发故障停机。
3. 工艺参数调优： 分析不同参数组合下工件的尺寸、粗糙度、网纹效果等，找到最优加工窗口，提升效率与质量稳定性。
4. 砂条/油石管理与更换： 根据工件表面质量变化（如粗糙度上升、网纹不清晰）和加工力变化，判断砂条磨损程度，确定最佳更换时机。
5. 新工艺开发验证： 在新材料、新结构工件或新珩磨方案导入时，通过系统检测验证其可行性与效果。

挑战与发展趋势

尽管检测技术不断进步，珩磨机检测仍面临挑战：

• 在线实时检测： 高精度几何尺寸和表面形貌的在线实时测量仍是难点，尤其在严苛的生产节拍下。
• 复杂内孔检测： 深孔、小孔、异形孔的全面高精度检测对传感器和测量方法提出更高要求。
• 多源数据融合： 如何有效整合设备状态数据、工艺参数数据与工件质量数据，构建更精准的工艺模型和预测模型。
• 智能化与自动化： 检测设备的自动化上下料、程序自动生成、AI辅助缺陷识别与判定是发展方向。

未来，珩磨机检测将朝着更高精度、更高效率、更强智能化的方向发展：

• 集成化测量系统： 在珩磨机上或线旁集成多功能测量站，实现工件关键参数的快速自动测量。
• AI驱动分析： 利用机器学习分析海量检测数据，实现更精准的质量预测、工艺优化和设备故障诊断。
• 数字孪生应用： 构建珩磨机和加工过程的数字模型，结合实时检测数据，实现虚拟调试、工艺仿真和预测性维护。
• 新型传感器应用： 如更高灵敏度的微力传感器、更高速的光学传感器等，提升检测能力和效率。

结语

珩磨机检测是确保精密孔加工质量不可或缺的基石。从设备关键性能的精密校准，到工件最终质量的严格把关，再到工艺过程的深度优化，系统化、高精度的检测贯穿始终。随着传感技术、数据处理能力和人工智能的飞速发展，珩磨机检测将变得更加智能、高效和深入，为高端制造业持续提供更可靠、更精密的质量保障，推动珩磨技术不断迈向新的高度。持续投入和关注检测技术的升级与应用，是提升珩磨加工核心竞争力的关键所在。
