氧化铝陶瓷检测：质量与性能的精密把控

为何检测至关重要？

氧化铝陶瓷凭借其卓越的硬度、高强度、优异的耐磨性、出色的电绝缘性、良好的化学稳定性以及耐高温特性，在航空航天、电子电力、机械化工、生物医疗等尖端领域扮演着不可替代的角色。然而，原材料纯度、配方差异、成型工艺的精细度、烧结温度曲线的控制以及后续加工的精度，都会显著影响最终产品的性能与可靠性。因此，贯穿于研发、生产及应用的每一环节，系统、精准的检测是保障氧化铝陶瓷制品满足严苛应用需求的基石。

核心检测维度与方法

• 物理与力学性能检测：

  • 密度与孔隙率： 阿基米德排水法是测定体积密度和表观孔隙率的标准方法。高密度和低孔隙率通常关联着更优异的力学强度和耐久性。

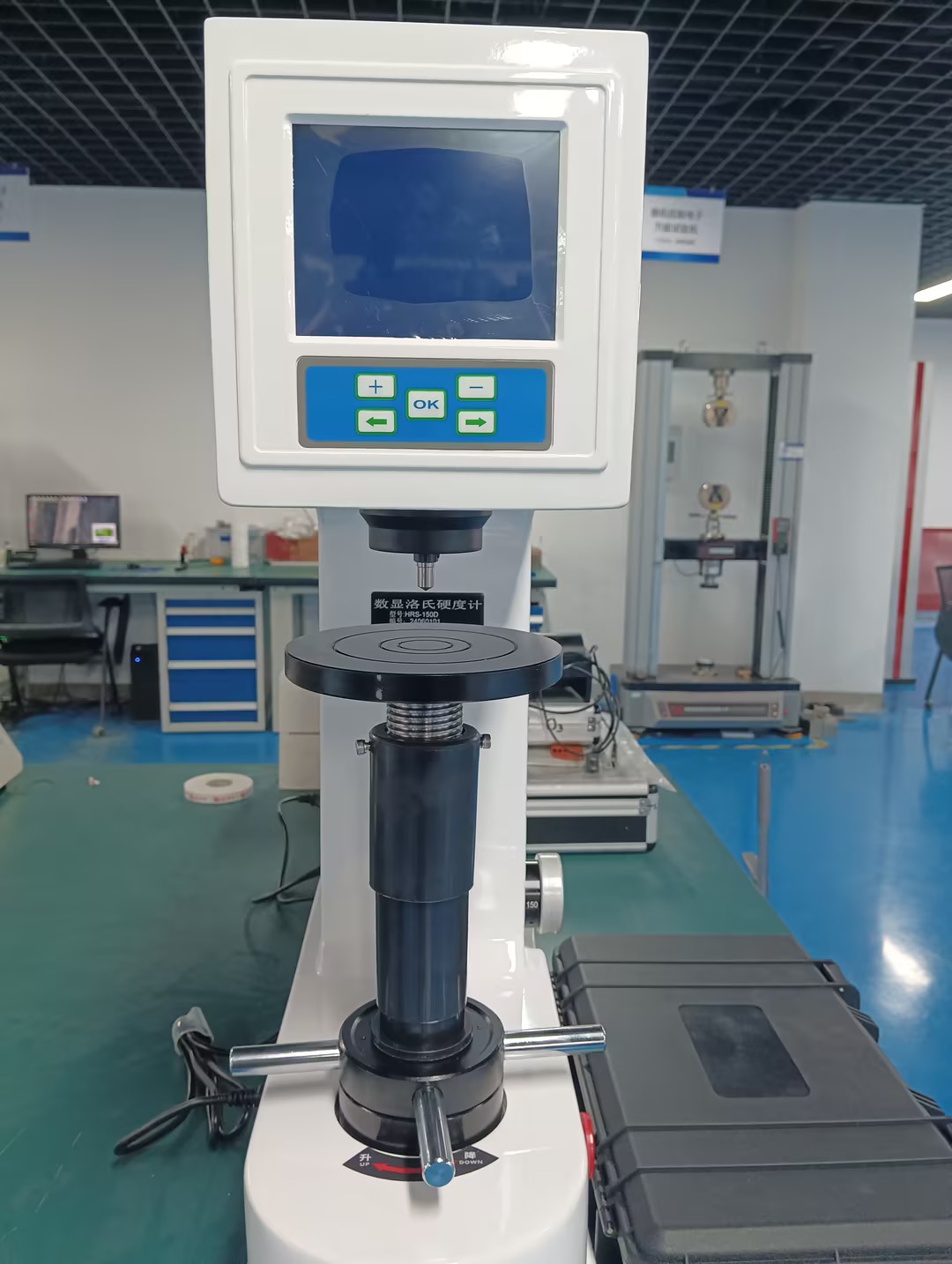

  • 硬度： 维氏硬度或洛氏硬度测试广泛用于评估材料的抵抗局部塑性变形能力，硬度值是其耐磨性的重要指标（典型值 > 16 GPa HV）。
  • 抗弯强度： 三点或四点弯曲试验是测量材料抵抗弯曲断裂能力的关键手段，反映其结构承载潜力（典型范围 300 - 600 MPa）。
  • 断裂韧性： 单边切口梁法等技术用于量化材料抵抗裂纹扩展的能力（K_IC值），对评估脆性陶瓷的抗冲击和抗热震性能至关重要（典型范围 3 - 5 MPa·m^1/2）。
  • 弹性模量： 通过声速法或弯曲试验的载荷-位移曲线计算获得，表征材料的刚度（典型值 300 - 400 GPa）。
  • 热学性能： 热膨胀系数、导热系数、比热容以及抗热震性（急冷急热循环试验）对高温应用器件尤为关键。

• 化学成分与相组成分析：

  • 主成分与杂质分析： X射线荧光光谱是快速测定氧化铝及常见添加元素（如MgO、SiO₂、CaO等）含量的首选方法。
  • 痕量元素分析： 电感耦合等离子体发射光谱或质谱能精准检测ppm甚至ppb级别的微量有害杂质（如Na、K、Fe等），这些杂质对高温绝缘性等有显著负面影响。
  • 氧化铝晶相鉴别： X射线衍射是区分α-Al₂O₃（最稳定、性能最优）与其他过渡相（如γ, θ相）的最可靠手段，确保烧结工艺达到预期相变。

• 微观结构与形貌表征：

  • 晶粒尺寸与分布： 利用金相显微镜或扫描电子显微镜观察抛光腐蚀后的样品表面，测量晶粒尺寸。细小均匀的晶粒结构通常带来更高的强度和韧性。
  • 气孔与缺陷观察： 扫描电子显微镜能清晰揭示内部气孔的形状、尺寸、分布（是否团聚）以及微裂纹、夹杂物等微观缺陷，这些都是潜在的失效起源。
  • 断面分析： 观察断裂后的断面形貌（穿晶断裂还是沿晶断裂），为分析失效机理和改进工艺提供依据。
  • 表面形貌与粗糙度： 光学轮廓仪或原子力显微镜用于测量精密陶瓷部件（如密封环、基板）的表面粗糙度，这对摩擦磨损和密封性能至关重要。

• 微观结构与形貌表征：

  • 晶粒尺寸与分布： 利用金相显微镜或扫描电子显微镜观察抛光腐蚀后的样品表面，测量晶粒尺寸。细小均匀的晶粒结构通常带来更高的强度和韧性。
  • 气孔与缺陷观察： 扫描电子显微镜能清晰揭示内部气孔的形状、尺寸、分布（是否团聚）以及微裂纹、夹杂物等微观缺陷，这些都是潜在的失效起源。
  • 断面分析： 观察断裂后的断面形貌（穿晶断裂还是沿晶断裂），为分析失效机理和改进工艺提供依据。
  • 表面形貌与粗糙度： 光学轮廓仪或原子力显微镜用于测量精密陶瓷部件（如密封环、基板）的表面粗糙度，这对摩擦磨损和密封性能至关重要。

• 电学性能测试：

  • 体积电阻率与表面电阻率： 高阻计在特定温湿度下测量，是绝缘材料的关键指标（通常要求>10¹⁴ Ω·cm）。
  • 介电常数与介质损耗： 在特定频率下测量，对电子基板和封装材料极其重要，影响信号传输速度和能量损耗。
  • 介电强度： 测量陶瓷在强电场下的绝缘击穿强度（kV/mm），反映其耐受高电压的能力。

• 无损检测技术：

  • 超声波检测： 利用高频声波探测内部裂纹、分层、大尺寸气孔等缺陷，适用于结构部件。
  • X射线/工业CT检测： 可透视材料内部，清晰呈现三维结构、孔隙分布和缺陷形态，精度高，适用于复杂形状工件。
  • 荧光渗透检测： 用于检测开口于表面的微小裂纹等缺陷。

检测标准与挑战

氧化铝陶瓷的检测遵循一系列国际（如ISO、ASTM）、国家（如GB）及行业标准。这些标准详细规定了测试样品制备、试验条件、操作步骤和结果判定方法，确保测试结果的可比性与权威性。

面临的挑战主要包括：

1. 高精度要求： 超细晶陶瓷或高性能基板对晶粒尺寸、表面粗糙度的检测精度要求达到亚微米甚至纳米级别。
2. 痕量分析灵敏度： 对影响绝缘性能的关键杂质元素（如碱金属）的检测限要求极高。
3. 复杂形状工件检测： 异形件内部缺陷的无损检测需要更高分辨率的技术（如微焦点CT）。
4. 性能关联性： 精确建立微观结构特征（如晶界相、气孔形态）与宏观性能（如断裂韧性、长期可靠性）之间的定量模型仍是研究热点。

应用案例驱动的检测决策

• 机械密封环： 核心检测包括高精度尺寸/形位公差、表面粗糙度、高硬度、高抗弯强度、优异的耐磨性以及严格的无损探伤（确保无内部缺陷导致突发失效）。
• 电子陶瓷基板： 关注焦点在于极高的表面平整度与光洁度、精确控制的介电常数/损耗、超高的体积电阻率与介电强度、优异的热导率和匹配的热膨胀系数、严格的金属化层结合强度测试。
• 耐磨衬板/球磨介质： 主要检测高硬度、高耐磨性、良好的抗冲击强度（或断裂韧性）以及足够的体积密度。
• 生物陶瓷植入体： 除力学性能外，还需进行生物相容性测试（按医疗器械标准）、高纯度检测（控制有害离子溶出）、特定的表面特性表征。

展望未来：智能与精准化

氧化铝陶瓷检测技术正朝着自动化、智能化、原位/在线化方向发展。机器视觉应用于表面缺陷自动分拣，人工智能算法辅助显微图像分析以提高晶粒统计效率和准确性，高分辨率原位测试技术则在模拟服役条件下实时研究材料微观结构的演变规律。多尺度、多信息融合的综合表征方法将更深入地揭示材料性能的本质，为设计开发更高性能、更可靠的氧化铝陶瓷产品提供强大的科学支撑。

精密、系统的检测是氧化铝陶瓷从实验室走向成功应用不可或缺的环节。通过对物理、化学、微观、电学等多维度性能的严格把关，结合齐全的无损检测手段，不仅能有效控制产品质量，更能为工艺优化和新材料研发指明方向。随着检测技术的持续进步与智能化水平的提升，氧化铝陶瓷的材料潜能将得到更充分的发掘，从而在更多尖端科技领域展现其非凡价值。
