石墨轴承检测：保障自润滑部件可靠运行的关键环节

引言：特殊材料，特殊要求

石墨轴承凭借其独特的自润滑性、耐高温、抗化学腐蚀等优异性能，广泛应用于高温、高速、真空、腐蚀性介质等严苛工况，如化工泵、压缩机、高速纺机、真空设备等。其性能表现直接影响设备的运行效率、寿命和安全性。因此，建立系统、科学的石墨轴承检测体系至关重要，这是确保其满足设计和使用要求的核心保障。

一、 石墨轴承的特性与检测挑战

与传统金属轴承相比，石墨轴承在检测上面临独特挑战：

1. 材料特性： 石墨质地相对较软（肖氏硬度通常在40-90 HSD范围）、易碎。常规的金属轴承检测方法（如高载荷硬度测试、剧烈冲击测试）可能不适用或造成损伤。
2. 结构多样性： 形态包括整体烧结件、镶嵌件、浸渍金属/树脂复合材料等，不同结构需针对性检测方案。
3. 性能侧重不同： 除基本尺寸精度外，其自润滑性能（摩擦系数、磨损率）、导热性、导电性、气密性（真空应用）、化学稳定性等成为关键考核指标。
4. 工况模拟需求： 性能测试往往需要在模拟实际工况（如高温、真空、特定介质）下进行，才能获得真实可靠的数据。

二、 石墨轴承核心检测项目与方法

一套完整的石墨轴承检测体系通常涵盖以下核心内容：

1. 外观与几何尺寸检测：

   • 目视检查： 检查表面是否存在裂纹、崩边、气孔、夹杂物、疏松、划伤、掉块、浸渍不均等明显缺陷。颜色均匀性也可作为初步判断依据。
   • 尺寸精度： 使用精密量具（如卡尺、千分尺、高度规）或影像测量仪、三坐标测量机（CMM）精确测量内径、外径、宽度（长度）、圆度、圆柱度、平行度、垂直度、倒角尺寸等关键几何参数。需注意测量力控制，防止损伤软质石墨表面。
   • 形位公差： 特别是对于镶嵌式轴承，需检查石墨件与金属基体的配合间隙、镶嵌深度及相对位置精度。

2. 物理性能检测：

   • 密度： 采用阿基米德排水法（液体静力称量法）或气体置换法测量。密度直接影响材料的强度、导热性和气密性，是判断烧结致密度和浸渍效果的重要指标。

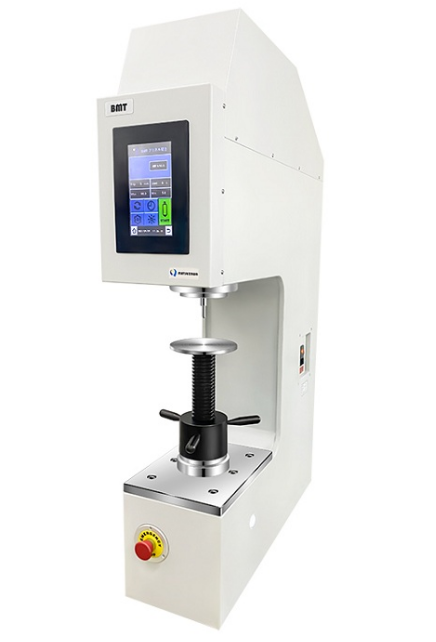

   • 硬度： 通常采用肖氏硬度计（如邵D硬度）或洛氏硬度计（HRE或HRM标尺）进行测量。硬度值能间接反映材料的抗压强度和耐磨性。需注意测试压头选择及载荷大小，避免压碎材料。
   • 抗压强度： 在万能材料试验机上对试样进行压缩测试，直至破坏或达到规定变形量，获取压缩强度极限和弹性模量。这是评估轴承承载能力的关键指标。
   • 抗弯强度： 对于特定形状或需要评估脆性的石墨件，进行三点或四点弯曲测试。
   • 冲击强度： 使用摆锤式冲击试验机测量材料的韧性（抵抗冲击破坏的能力）。对于易碎的石墨轴承尤为重要。

3. 摩擦学性能检测（核心）：

   • 摩擦系数： 在摩擦磨损试验机上模拟轴承运行状态（如环块、销盘、止推等形式），测量石墨轴承与对磨件（通常是钢或特定合金）在一定载荷、速度、温度和环境（如空气、真空、油、水等）下的动、静摩擦系数。典型石墨轴承的干摩擦系数在0.04-0.15之间。
   • 磨损率： 在摩擦试验后，精确测量石墨轴承和对磨件的质量损失或体积损失，计算磨损率。这是评估轴承寿命和自润滑效果的直接依据。
   • PV值验证： 在特定工况下测试轴承能承受的最大载荷(P)与速度(V)的乘积极限值，为设计选型提供依据。

4. 特殊性能检测（按需）：

   • 导热系数： 使用激光闪射法或热线法等测量材料导热性能，对散热要求高的应用至关重要。
   • 电阻率/导电性： 使用四探针法或低电阻测试仪测量，应用于需要导电或防静电的场合。
   • 气密性/漏率： 对用于真空或密封环境的轴承，采用氦质谱检漏仪等高灵敏度设备检测其泄漏率，确保满足真空度要求。
   • 化学稳定性： 将试样浸泡在特定介质（酸、碱、溶剂等）中一定时间后，检测其质量变化、尺寸变化、强度变化及介质污染情况，评估耐腐蚀性。
   • 高温性能： 在高温炉中测试高温下的尺寸稳定性（热膨胀系数）、强度保持率、摩擦磨损性能变化等。石墨轴承常用温度可达350°C以上，特殊类型可达500°C甚至更高。

5. 内在质量检测：

   • 金相分析： 制备试样截面，在显微镜下观察石墨颗粒大小及分布、孔隙结构（大小、形状、分布）、浸渍剂填充情况、结合界面状态等微观结构，分析材料均质性及制造工艺优劣。
   • 成分分析： 通过X射线荧光光谱仪（XRF）、元素分析仪等确定材料中石墨、粘结剂、浸渍剂（如金属、树脂）、添加剂等的种类和含量是否符合要求。

三、 检测流程与质量控制

1. 来料检验： 对进厂的石墨原材料或半成品进行关键指标（如粒度、纯度、灰分、挥发分）检测。
2. 过程检验： 在压制、烧结、浸渍、机加工等关键工序设置检验点（如尺寸抽检、外观全检），监控工艺稳定性。
3. 成品检验： 制造完成后，依据产品技术标准或客户规范，进行全面的尺寸、外观、物理性能（如密度、硬度、强度）检测，通常为抽样或全检。
4. 型式试验/性能验证： 定期或在新品开发、工艺变更时，按标准或协议要求进行全面的摩擦学性能、特殊性能等测试，以验证设计及批量生产的符合性。
5. 出厂检验： 对即将交付的产品进行最终的外观、关键尺寸和必要性能项目的复检，并出具检验报告。

四、 检测的意义与价值

严谨、专业的石墨轴承检测不仅是判定产品合格与否的手段，更具有深远意义：

• 保障性能与可靠性： 确保轴承在实际工况下具备预期的自润滑性、承载能力、寿命和稳定性，防止因轴承失效导致的设备停机或安全事故。
• 优化设计与选型： 准确的检测数据为设计工程师提供选材和结构设计的依据，帮助选择最适合特定工况的石墨轴承类型和规格。
• 控制生产工艺： 通过检测反馈，及时发现原材料、配方或工艺参数的问题，驱动生产工艺的持续改进和质量提升。
• 建立用户信任： 提供客观、可追溯的检测报告，增强客户对产品质量的信心，提升市场竞争力。
• 推动技术进步： 深入的材料与性能研究，有助于开发性能更优异的新型石墨轴承材料和应用领域。

结语：精益求精，驱动未来

石墨轴承作为关键的基础零部件，其检测工作融合了材料科学、摩擦学、精密测量等多学科知识与技术。随着高端装备制造业对高性能、长寿命、高可靠性的不懈追求，对石墨轴承检测也提出了更高要求：更精密的测量仪器、更贴近实际的工况模拟方法、更智能化的数据分析手段。只有坚持科学严谨的检测态度，不断精进检测技术，才能为石墨轴承的卓越性能和广泛应用奠定坚实的基础，从而有力地推动相关产业技术水平的持续进步与发展。
