防腐涂层检测：原理、方法与应用实践

一、引言

在工业生产、基础设施建设与日常生活中，金属材料因优异的力学性能被广泛应用，但腐蚀始终是其使用寿命的“隐形杀手”。据国际腐蚀工程师协会（NACE）数据，每年因腐蚀造成的经济损失约占GDP的3%-4%，远超自然灾害与事故的总和。防腐涂层作为抑制腐蚀的最有效手段之一，通过在金属表面形成物理屏障或电化学保护层，阻断腐蚀介质（水、氧气、盐雾等）与基底的接触。然而，涂层在使用过程中会因老化、机械损伤或施工缺陷出现裂纹、剥落、孔隙等问题，若不及时检测与修复，将导致基底金属腐蚀加速，甚至引发结构失效。因此，防腐涂层检测作为保障涂层有效性的关键环节，直接关系到设备安全、使用寿命与经济成本。

二、防腐涂层检测的核心原理与主要方法

防腐涂层的检测目标是评估其完整性（是否存在缺陷）、性能稳定性（是否保持防护功能）与与基底的结合力（是否易剥落）。根据检测目的与技术特点，主要分为以下几类：

1. 外观与物理缺陷检测：直观评估涂层状态

外观检查是最基础的检测方法，通过肉眼或放大镜观察涂层表面是否存在裂纹、起泡、剥落、褪色、粉化等现象。例如，钢结构桥梁的涂层若出现“鱼鳞状剥落”，通常是由于施工时基底处理不当（如未除油、除锈不彻底）导致附着力下降；而户外设施的涂层粉化则是紫外线老化的典型表现。
孔隙率检测用于排查涂层的微小漏洞（如针孔、微孔），这些缺陷是腐蚀介质渗透的主要通道。常用方法包括：

• 湿海绵法：将浸有酚酞试液的海绵擦拭涂层，若存在孔隙，基底金属（如钢铁）腐蚀产生的碱性物质会使酚酞变红；
• 电火花检漏法：利用高压电源在涂层表面扫描，当遇到孔隙时，电流击穿缺陷产生电火花，同时发出警报（适用于厚涂层或导电基底）。

2. 厚度检测：确保涂层防护能力的基础

涂层厚度不足是导致腐蚀的常见原因之一（如环氧富锌底漆要求厚度≥80μm才能有效发挥阴极保护作用）。常用的厚度检测方法包括：

• 磁吸力法：适用于磁性金属基底（如钢铁），通过测量探头与基底间的磁吸力变化计算涂层厚度（精度±5μm）；
• 涡流法：适用于非磁性金属基底（如铝、铜），利用涡流效应检测涂层厚度（精度±3μm）；
• ** ultrasonic法**：通过超声波在涂层与基底间的反射时间计算厚度（适用于厚涂层，如聚脲、玻璃钢）。

3. 附着力检测：评估涂层与基底的结合强度

附着力是涂层能否长期保持防护功能的关键指标。若附着力不足，涂层易在机械应力（如振动、冲击）或热应力（如温度变化）下剥落。常用方法包括：

• 划格法：用划格刀在涂层表面划十字格（如1mm×1mm网格），然后用胶带粘贴撕拉，根据涂层脱落面积评级（GB/T 9286-2021标准分为0-5级，0级无脱落为最优）；
• 拉开法：将标准试块用胶粘剂粘在涂层表面，通过拉力试验机测量涂层与基底分离时的拉力（单位：MPa），适用于要求高的工业涂层（如化工储罐内壁）。

4. 性能老化与耐候性检测：模拟长期使用环境

涂层的防护性能会随时间推移因老化（紫外线、温度、湿度、化学介质）而下降。为评估其长期稳定性，需通过加速老化试验模拟真实环境：

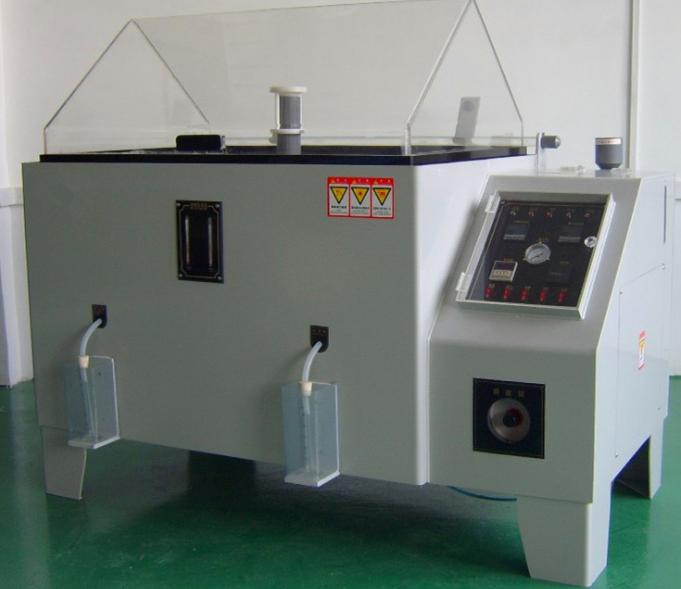

• 盐雾试验（GB/T 10125-2012）：将试样置于35℃、5%NaCl溶液的盐雾箱中，定期检查涂层腐蚀情况（如红锈出现时间），适用于海洋、沿海地区的设备；
• 湿热试验（GB/T 2423.3-2016）：在40℃、90%-95%相对湿度环境中，测试涂层的抗潮湿能力（如是否起泡）；
• 紫外线老化试验（GB/T 16422.3-2014）：用紫外线灯模拟太阳光，结合冷凝循环，评估涂层的褪色、粉化程度（适用于户外建筑涂层）。

5. 电化学检测：无损监测腐蚀状态

电化学方法是一种无损、实时的检测技术，通过测量涂层的电化学参数（如阻抗、极化曲线）评估其防护性能。常见方法包括：

• 电化学阻抗谱（EIS）：向涂层施加小幅度交流信号，测量阻抗随频率的变化，通过等效电路分析涂层的孔隙率、腐蚀介质渗透速度（适用于科研与高端设备监测）；
• 线性极化电阻（LPR）：测量涂层表面的极化电阻，电阻越大，腐蚀速率越低（适用于现场实时监测，如油气管道）。

三、防腐涂层检测的典型应用场景

1. 工业设备与管道：保障生产安全

化工、电力、油气行业的储罐、管道（如原油储罐、蒸汽管道）长期接触腐蚀性介质（如酸、碱、高温蒸汽），涂层损坏可能导致介质泄漏、爆炸等事故。例如，某炼油厂的柴油储罐因涂层针孔未及时检测，导致罐壁腐蚀穿孔，造成柴油泄漏，直接经济损失达数百万元。此类场景需定期进行厚度检测（每1-2年一次）、孔隙率检测（施工后必做）与电化学监测（关键设备实时监控）。

2. 建筑与基础设施：延长使用寿命

桥梁、钢结构建筑（如体育馆、高层建筑）的涂层需承受户外环境（紫外线、雨水、冻融循环）的考验。例如，某城市跨江大桥的防腐涂层因施工时厚度不足，使用5年后出现大面积剥落，导致钢梁腐蚀，修复成本是初始涂层成本的3倍。此类场景需重点检测外观（每年一次）、附着力（每3-5年一次）与紫外线老化性能（施工前抽样测试）。

3. 海洋工程：应对极端腐蚀环境

船舶、海上平台、码头钢结构处于高盐、高湿度环境，腐蚀速率是陆地的5-10倍。例如，某货轮的船底涂层因孔隙率超标，导致海水渗透至钢板，造成船底腐蚀减薄，增加了燃油消耗（每腐蚀1mm，燃油消耗增加5%-10%）。此类场景需严格执行盐雾试验（施工前验证）、电火花检漏（施工后100%检测）与定期水下检测（每2-3年一次）。

4. 汽车行业：提升车辆耐久性

汽车车身、底盘的涂层需抵抗石子冲击、 road salt（融雪剂）与潮湿环境的腐蚀。例如，某品牌汽车因底盘涂层附着力不足，在北方冬季使用1年后出现大面积锈蚀，引发消费者投诉。此类场景需检测划格附着力（生产线上100%抽样）、盐雾试验（标准要求≥1000小时无红锈）与冲击试验（模拟石子撞击，评估涂层抗损伤能力）。

四、防腐涂层检测的未来发展趋势

随着技术的进步，防腐涂层检测正朝着智能化、非接触、实时化方向发展：

• 非接触式检测：利用激光、红外、无人机等技术，实现大型结构（如桥梁、储罐）的快速检测（如激光扫描可在1小时内完成1000㎡涂层的厚度与缺陷检测）；
• 智能化识别：结合AI图像识别技术，自动分析外观缺陷（如裂纹、剥落），提高检测效率（比人工检测快5-10倍，准确率达95%以上）；
• 实时监测系统：将传感器（如腐蚀传感器、湿度传感器）嵌入涂层，通过物联网（IoT）实现远程实时监控（如油气管道的涂层状态可在中控室实时查看）；
• 绿色检测：开发无溶剂、低污染的检测方法（如水性酚酞试液替代传统有机溶剂，减少挥发性有机物（VOC）排放）。

五、

防腐涂层检测是预防腐蚀、保障设备安全与延长使用寿命的关键环节。从基础的外观检查到高端的电化学监测，不同的检测方法适用于不同的场景与需求。随着智能化、非接触技术的普及，检测效率与准确性将进一步提升，为工业生产、基础设施与日常生活提供更可靠的腐蚀防护保障。未来，防腐涂层检测将不仅是“事后修复”的手段，更将成为“事前预防”的核心工具，助力实现“零腐蚀”的目标。
